此文借由动画视频的形式，直观地对飞机舵机怎样把飞行员的操纵指令转变为舵面偏转运动予以讲解，不需要专业背景，结合经常见到的飞行情景（像是起飞拉杆、滚转压盘），引领你全方位地去了解舵机内部的工作流程以及核心部件。
飞机舵机，是执行机构，它连接飞行控制系统跟气动舵面，气动舵面包括副翼、升降舵以及方向舵。它会接收低功率电信号，这电信号来自驾驶杆、脚蹬或者飞控计算机。它把接收到的电信号放大，还将其转化成强大的机械力。凭借这机械力推动舵面偏转，进而改变飞机姿态。
关键功能为，指令进行转换，也就是从电信号转变为机械位移，并且实现力的放大，以此来克服气动负载。
下面就以最为平常的中大型飞机液压舵机当作例子，结合动画视频的关键镜头来作出解析。
1. 信号输入时，飞行员推动驾驶杆，比如说向后拉杆，之后传感器把位移转化成电信号，也就是0 10V或者PWM脉冲，并且动画里会展示控制线路电流的变化。
2. 在伺服控制当中，电信号会进入到伺服阀，也就是电液伺服阀。动画常常运用颜色对比来进行展示，其中蓝色代表低压回油，红色代表高压供油。电磁力矩马达会依据输入电流的大小，来移动挡板或者阀芯，进而打开高压油路通向作动筒的通道。
3. 这是一个关于驱动舵面工作原理相关的内容，我们来进行改写：高压液压油，常见压力有3000 psi或者5000 psi，它进入作动筒的一侧伟创动力舵机，推动活塞杆伸出或者收回。舵面上连接着活塞杆的摇臂，活塞杆的动作会驱动舵面发生偏转。与此同时利用反馈杆，或者是LVDT传感器，将活塞位置送回到伺服阀那里，以此形成闭环控制，最终确保舵面能够停在，和指令相对应的精确角度位置。
典型案例呈现，某客机行进至进近阶段时遭遇风切变状况，飞行员随后果断地向前推动操纵杆。动画进行展示，升降舵舵机于零点二秒的时间内接收指令，进而驱动水平尾翼舵面向上偏转，致使机头向下俯倾并加速从而脱离危险。所经这一过程充分体现出舵机具备高速响应以及力大的特性。
当你观看动画视频时，请重点捕捉以下细节：
在依据动力源不一样的状况下，被划分成三种主要的流行形式，在动画里会将各自的结构差别进行展现：
被应用最为广泛的液压舵机，波音737、空客A320等绝大多数民航客机都采用它，它依赖于飞机液压系统，而该系统是由发动机驱动泵或电动泵构成的，其常见故障情景为，单发失效之后，另一台由发动机驱动的液压泵仍然能够正常供压，通过动画展示可知舵机依旧有力地做出响应。
采用电传操纵以及电动舵机（EMA）的情况是，部分先进公务机像本田Jet这类，还有电动垂直起降飞行器（eVTOL）会用到。其特点是没有液压管路，是电机直接驱动着滚珠丝杠。关于动画的优势在于，能够清楚地看到电机转动以及丝杠直线运动的转换。
存在这样一种情况，是关于机械推拉杆以及钢索的，针对采用此类装置的老旧飞机而言，其中有小型通用飞机，比如说塞斯纳172，这里的飞行员驱动力全靠亲自付出体力，在一些动画里面常常能看到钢索环绕着鼓轮以及滑轮组的情景。先来看一个案例，飞行学员在侧风的状况下蹬舵以此修正方向，在这个过程中钢索会把脚蹬力直接传递到方向舵舵机，由此导致助力极小，进而让学员体验到那种“重脚感”。
依赖众多学习者所给出的反馈，下面这些概念是最容易出现混淆状况的，在动画讲解期间主动去进行分辨：
错，误解一：舵机被认为是“电机”。对，事实是：飞机的主舵机绝大多数是液压作动筒（不存在电机），唯有小调整片或者全电飞机具备电机式。
有一种错误的理解是，认为舵机仅仅只有“转”这样的动作，然而实际情况是，直线运动也就是活塞的推拉，会借助摇臂或者连杆从而转换成为舵面的旋转，而且在动画里，摇臂转动的角度才是舵面的偏角！
误区三被误解为：舵机始终跟随着驾驶杆。而实际情况是：自动驾驶仪或者飞控计算机能够直接向舵机发送信号（在这个时候驾驶杆处于不动的状态），动画会展示出“指令源切换”的示意。
1. 通过在B站，或是，又或是航空教学网站去搜索“飞机液压舵机3D动画”，以及搜索“飞行控制伺服阀工作原理”。优先挑选出带有剖视图，还有油路流动着色情况的视频，时长需要在3至8分钟之间，这样的视频是最佳的。
2. 观看步骤：
第一遍：全屏跟随解说，不暂停，建立整体流程印象。
第二遍，逐帧进行暂停，对照本文所列出的“三个看点”，在动画里亲手去指出，①哪一个是伺服阀，②高压油是从什么地方来的，③反馈装置处于哪里。
第三遍：关闭声音，自己尝试口述每一帧对应的物理过程。

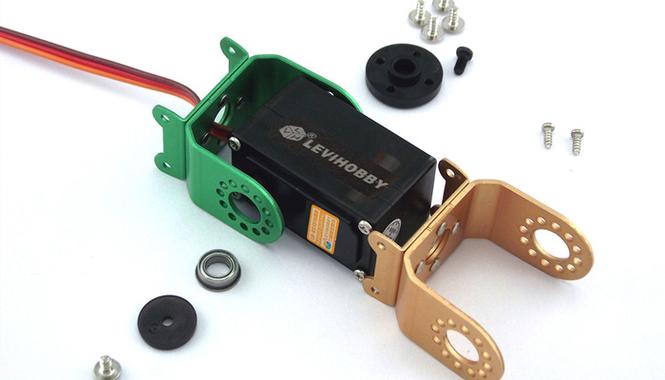

3. 依实践来检验，以手机拍摄自家航模舵机，或者拆解报废的舵机，此过程要留意安全，之后对比动画里的内部结构，也就是电机、减速齿轮以及电位器，进而找出其中的差异点，并且做好笔记。
重申核心观点：飞机舵机并非单纯的“电机转动”情形，它属于液压功率放大以及闭环位置控制的精密系统。不管是何种机型，其本质都是“小信号去驱动大力量，精确停止在指令角度”的状况。一旦理解这一闭环，那么你便掌握了飞行控制执行层的所有精要。
此刻提议马上开启一个存有伺服阀慢动作以及油路红蓝流动状况的高清动画视频伟创动力，依据上述三个步骤去开展拆解学习。三十分钟过后你就会发觉，原本那种抽象的原理变得如同自行车链条传动那般清晰可辨能够看见。
