舵机接线方法详解：三根线怎么接？

一、核心接线规则：识别三根线功能

引出三根导线的标准舵机，其颜色一般情况下是棕色、红色、橙色，要不然就是黑色、红色、白色或者黄色，需要严格依照以下对应关系去连接。

关键操作结论，您唯一要记住的规则是，棕色或者黑线去接地，红线连接电源，橙线、白线、黄线接信号。要反复进行核对，地线与电源线接反会立刻损坏舵机内部电路。

二、分步接线操作流程（适用所有常见场景）

下面这些步骤，适用于连接到 开发板，适用于连接到树莓派开发板，适用于连接到 STM32 开发板等各式各样的这些板子呀，同样也适用，适用于连接 RC 接收机，还同样适用于连接舵机测试仪呢。

1. 确认供电电压：

标准舵机，其额定工作电压处于 4.8V 至 6.0V 的范围之内，其中常见的是 5V。

除非舵机有着明确的支持高压显示标注，不要直接去连接到7.4V以及比7.4V还要更高的锂电池，或者是12V的电源，因为过压这种情况会将舵机控制板烧毁。

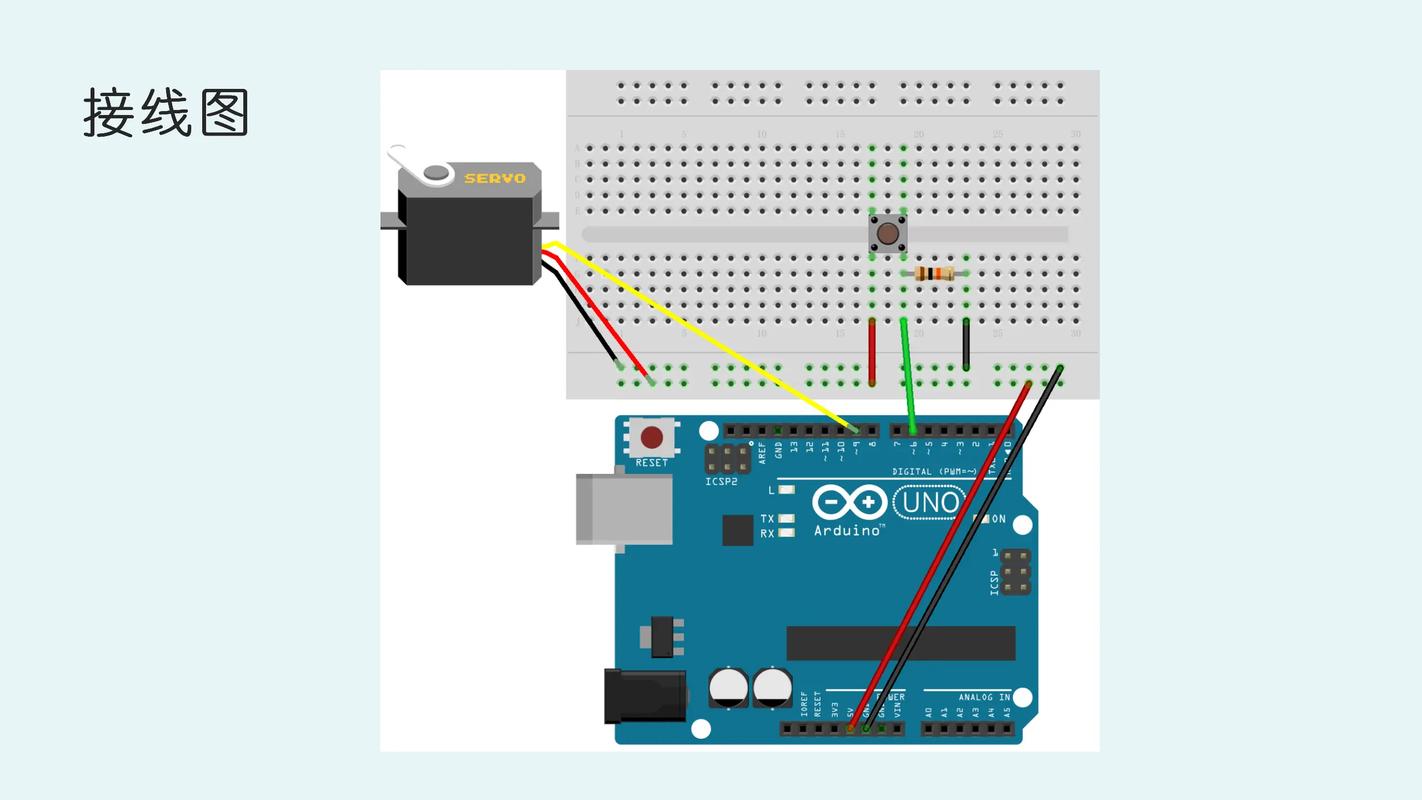

2. 物理连接：

任用杜邦线（母对母或者母对公情况下），或者让专用舵机延长线发挥作用，把舵机的棕色线或者黑色线，插入控制板的GND引脚，或者插入接收机的GND引脚。

将舵机红色线插入 5V 或 VCC 引脚。

把舵机橙色以及白色线，插入那指定的信号控制引脚，比如说的D9引脚。

3. 独立大电流供电（关键提醒）：

在舵机处于负载这般状况之际，这儿的负载比如说转动机械臂这种情况，此时瞬时电流能够达到500mA至2A这个范围。平常所常见的开发板，像这类的，其板载5V输出能力一般是不足够的。

行动给出的建议是，把舵机的红线跟黑线连接至外部的5V稳压电源，像降压模块的那种，或者是4.8V电池组，并且要保证这个电源的地线跟控制板的地线进行共地连接，也就是去让外部电源的GND跟开发板的GND实现连通。

三、常见接线问题与

问题现象 根本原因 （可独立执行） |

: : : |

舵机完全不转，无反应 1. 电源未接通

2. 将出现接触不良状况的地线（呈现棕色或者黑色），进行查看， 核查红色线以及棕色线的两端，有没有稳固地插入。 使用万用表的直流电压档，去测量红色线与棕色线之间的电压：这个电压应该是处于4.8 6.0V的范围。 |。

舵机出现抖动、卡顿以及转动无力的状况，是因为供电电流不足，要断开开发板供电，采用外部5V/2A及以上电源直接给舵机供电伟创动力，还要把该电源的GND与信号源GND进行短接。

舵机转向一个极尽位置且卡死，信号线没接收到有效 PWM 信号，或者引脚定义有误，确认信号线插的是支持 PWM 输出的引脚（不是纯数字 I/O），检查控制代码里的脉冲宽度范围（标准是 500μs 至 2500μs）。

舵机发热严重且有异味 1. 电压过高

2. 当机械负载超出额定扭矩之时，要马上进行断电操作。接着去测量红、棕线之间的电压值，以此来确认其是否没有超过6.0V。随后要对舵机臂上所承担的负载予以减轻。

地线（棕）跟电源线（红）互换接反后，已无反应，内部驱动芯片已击穿，这是不可逆损坏，要更换舵机，操作前再次核对颜色顺序。

四、接线完成后的测试方法

完成接线后，请按以下顺序执行快速验证，避免无谓的故障排查：

1. 针对手动居中进行测试：在条件为不加载任何控制信号的情形下，品质上乘的舵机理应自动维持于当前所处位置，或者存在轻微程度可凭借手进行拧动的状况。要是手拧时所遭遇的阻力极强，或者出现无法转动的情况，那就需要对齿轮组是否处于卡死状态展开检查。

2. 开启信号发送操作：借助信号发生器、单片机或者其他类似设备发送特定周期的信号，具体为脉宽为1.5ms的50Hz PWM信号，此为90°位置对应的信号。舵机需要调整至物理中位，并且保持稳定状态，不能出现抖动现象。

3. 进行全行程测试，先发送脉宽为0.5ms且对应角度为0°的信号，接着发送脉宽是2.5ms且对应角度为180°的信号，然后观察转动范围是不是完整的、平滑的，且没有异常声响。

与最终行动建议

需重复记忆核心观点，标准舵机三根线里，棕色或者黑色那根线必定要接地，红色那根线一定要接5V 电源正极，橙色或者白色那根线接PWM 信号线。地线与电源线接反是致使舵机永久损坏的首要原因，不是原因呢。

关于行动的建议是，在您展开任何焊接或者上电之前，要去执行“三次核对方法”，其一，查看颜色的顺序为何，是棕、红、橙，其二，对照接口的定义，是GND、5V、，其三，测量一下供电的能力，总电流需要大于所有舵机堵转电流的总和。对于负载的应用而言，一定要使用外部独立的电源并且要共地。遵循以上这些规则，您能够确保100%正确地完成舵机接线，进而让其稳定可靠地进行运行。
