有种设备叫舵机测试仪，它能独立检测、调试舵机工作，核心功能是输出控制舵机转动角度的信号。不管您是航模爱好者，还是机器人开发者，亦或是维修人员，知晓舵机测试仪输出来的具体信号参数，是正确拿该设备用并判断舵机工作是否正常的前提。
本文直接给出，舵机测试仪输出的信号类型是什么，关键参数有哪些，以及使用期间常见情况的处理办法。
通常所见到的舵机测试仪，不管是那种手动旋钮样式的，还是属于自动模式的，其输出的关键控制信号，都是PWM信号，而PWM信号的全称为脉宽调制信号。
信号的定义是，PWM信号用于传递位置指令，它是通过改变高电平持续的时间宽度来达成这一目的的，而这个高电平持续的时间宽度也就是脉宽了。
信号周期方面情况是这样的，标准周期设定为 20ms，此标准周期所对应的频率是 50Hz。而这是眼下绝大多数舵机，其中涵盖航模舵机、机器人舵机等等的标准控制协议标点符号。
适用对象，是适用于那所有接收标准PWM信号的舵机，这其中涵盖了模拟舵机以及数码舵机，而数码舵机一般情况下是向下兼容PWM信号的。

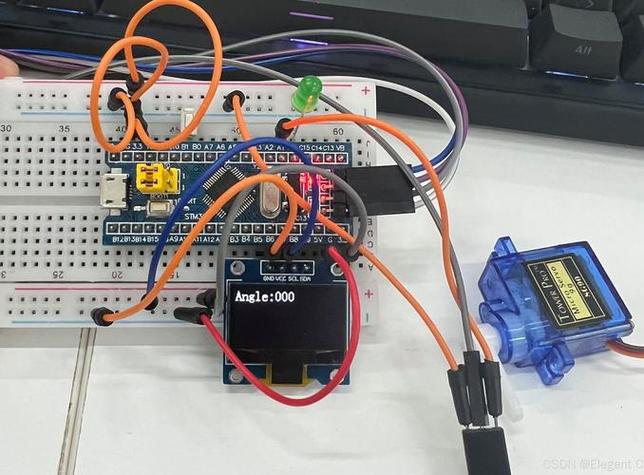

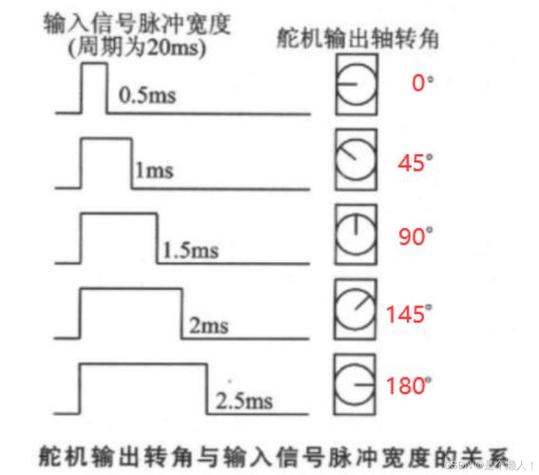

高电平脉宽时长，在舵机测试仪输出的PWM信号那当中，直接决定着舵机摇臂应该转到的角度位置。以下是标准的脉宽与角度对应关系，它跟舵机制造商的技术规范是一致的：
重要说明：
不同品牌的舵机，其角度范围存在多种可能，分别是90°、180°、270°或者360°，然而脉宽范围一般情况下依旧遵循0.5ms 2.5ms的标准。比如说，有一个处于270°范围的舵机，当输出1.5ms脉宽的时候，则对应的是135°中位。
存在这样一种状况，即舵机实际转动的范围，与脉宽并不对应，比如出现了0.5ms对应90°这种情形，这属于个别品牌所具有的特殊映射伟创动力，而测试仪输出的标准参数，是不会发生改变的。
除了脉宽周期，以下两个参数同样关键：
1. 输出信号电压
标准值是，测试仪输出信号的高电平电压有着两种情况，一种是3.3V，另一种是5V，其中常见的情况是5V。
确切实际影响表现为：此信号电压具备可被绝大多数舵机内部电路予以识别的充足程度。要是舵机未作出响应，其缘由一般并非信号电压方面的问题，而是存在供电不足的状况或者舵机自身出现了损坏。
2. 占空比
计算公式：占空比 = 脉宽时间 ÷ 周期时间 × 100%
示例计算：
脉宽1.5ms ÷ 周期20ms = 7.5%占空比
脉宽2.5ms ÷ 周期20ms = 12.5%占空比
依循实际运用里的反馈，下面是您于使用舵机测试仪之际或许会碰到的情形以及验证方式：。
情况1：舵机在中位信号（1.5ms脉宽）下无法静止，出现抖动或异响
原因剖析，舵机内部的电位器存在误差，或者控制电路出现误差，致使那1.5ms信号所对应的实际角度并非精准的中立位，进而舵机不断反复调整，最终产生抖动。
故障解决办法：并非测试仪自身存在毛病。要选用具备 “信号中位微调” 功能的测试仪，或者借助遥控器、单片机逐个对脉宽值进行微调（像试着调整为1.52ms），以此找出舵机实现稳定状态的实际中位。
情况2：连接舵机后，旋钮从最小转到最大，舵机只转动很小范围
原因剖析：最为常见的缘由是，舵机自身被设定成“连续旋转模式”，（此情况常见于某些标准舵机经改动达成），在这种时候，脉宽的控制对象不再是角度，而是转速以及方向。另外存在的一个原因是，舵机行程受到软件的限制。
解决办法是，先去确定一下舵机是不是普通角度的舵机，要是是的话，试着拿另外一个已经知道是正常的舵机去连接同一个测试仪，然后比较测试出来的结果。
情况3：自动模式下，舵机只在中间区域摆动，未摆满全行程
分析，测试仪的“自动模式”，大多被设计成，在中间脉宽附近进行往复摆动，比如从1.0ms摆动至2.0ms，其目的是用于简单测试，并非是对0.5ms至2.5ms的全范围进行扫描。
解决办法是：要是需要去测试整个行程，那就切换到“手动模式”，接着把电位器从起始的一端慢慢地转动到末尾那一端，而后观察舵机是不是完整地覆盖了从0°到180°的范围。
为了确保您能高效、准确地完成舵机测试，请遵循以下步骤：
1. 优先进行信号验证：把万用表切换到频率档，让红笔去触碰舵机测试仪能输出信号的引脚（一般是白色或者黄色的线），再将黑笔连接GND（也就是地线，通常是棕色或者黑色的线），进而确认输出的是50Hz的PWM信号。
2. 预检中位信号：要把测试仪的旋钮放置到那种设在中点的位置（一般就是物理中心有着卡位感觉的地方），这个时候输出结果需要是1.5ms脉宽。在连接上舵机之后，正常的舵机摇臂指向标签上面的中立位标记。
3. 做行程对比测试时，把一个已确认是完好的标准舵机接入测试仪，记录下它在旋钮处于最小位置时的实际物理角度，记录下它在旋钮处于中点位置时的实际物理角度，记录下它在旋钮处于最大位置时的实际物理角度。之后以这些记录下来的角度为标准，去和被测试的舵机进行对比。
4. 甄别故障的归属情况：要是舵机于测试仪之上运作时出现异常状况，然而在您的飞控或者机器人主控方面运作时却是正常的，那么问题有可能在于测试仪输出参数出现偏差，或者主控输出信号不符合标准（比如信号周期并非20ms）。相反的话，那么舵机自身便是有可能存在故障的。
周期性为20ms（也就是50Hz），高电平脉宽在0.5ms至2.5ms之间的标准PWM信号，是由舵机测试仪输出的，这里面脉宽1.5ms所对应的位置是舵机中位。这是用于判断舵机测试仪输出情况是否正常的仅有基准。
行动给出的建议是：于取到一台全新的舵机测试仪之后伟创动力舵机，暂且不要去连接舵机。要运用示波器或者能够测量脉宽的万用表，径直去测量输出信号是不是契合上述那些参数。要是脉宽偏差超出了±0.05ms（比如说1.55ms才对应着中位），那么这个测试仪已然不具备精准测试的条件了，建议去更换设备；要是参数全部都合格，接着连接舵机开展测试，在这个时候任何异常现象都能够判定是舵机自身或者连接线路所存在的问题。请一定得养成这样一个习惯：要去测量信号 ，随后再去测量舵机 ，这可是防止出现误判最为有的方法。
