若您察觉到舵机于无信号情形下，或者输入中立信号之际，其输出轴没办法精准地回归到预先设定好的中心位置，比如说向左或者向右偏离了几度，这般状况通常就表明内部反馈电位器的“零位”出现了偏移。调整零位乃是借助微调电位器的物理位置或者电路参数，使得舵机再度对准机械中位。本文给出一套通用且可操作的手动调整流程，它适用于大多数带有反馈电位器的标准舵机。
出现以下任一情况，即可判定需要调整：
当给舵机输入1.5ms脉宽这个标准中立信号时，摇臂出现了偏离中心线的情况，且超出了2度。
舵机往一个方向转动角度正常，反向转动时行程明显不对称。
手动进行回中操作之后，轻轻地拨动摇臂，舵机自己回到的那个位置，和机械的中位之间，存在着固定的偏差。
有这样一个案例，一台已经使用了半年时间的标准舵机，在处于悬空状态时，输入了中立信号，然而其摇臂却始终停留在正中线右侧大约5度的位置。经过多次进行重启操作，以及更换信号源，结果均无效，这便是典型的零位漂移现象。
小型十字/一字螺丝刀（取决于舵机外壳螺钉类型）
塑料撬棒或尖头镊子
输出稳定1.5ms脉宽PWM信号的舵机测试仪，或者遥控器，又或者PWM发生器。
放大镜（可选，用于观察微型电位器）
第一步：断开所有负载和电源
把舵机从设备那儿拆掉，要保证输出轴不受到外部力量。将舵机的信号线拔掉，舵机处于不通电的状态。
第二步：识别舵机上是否自带零位调节孔
存在这样一种情况，即有着调节孔，部分舵机于标签或者外壳侧面留存有一个圆孔伟创动力舵机，该圆孔直径大约在2至3mm之间，在这个孔的内部能够看到一个微型十字或者一字电位器旋钮，然后直接进入第四步。
没有调节孔的情况：要将外壳打开，把底部的4颗螺钉拧下来，谨慎细心地把上下盖分离，留意千万别扯断内部的导线，去找到电路板上一个小型的可调元件，它通常标记为“VR1”、“ADJ”或者是一个带有齿轮的蓝色/白色方形元件。

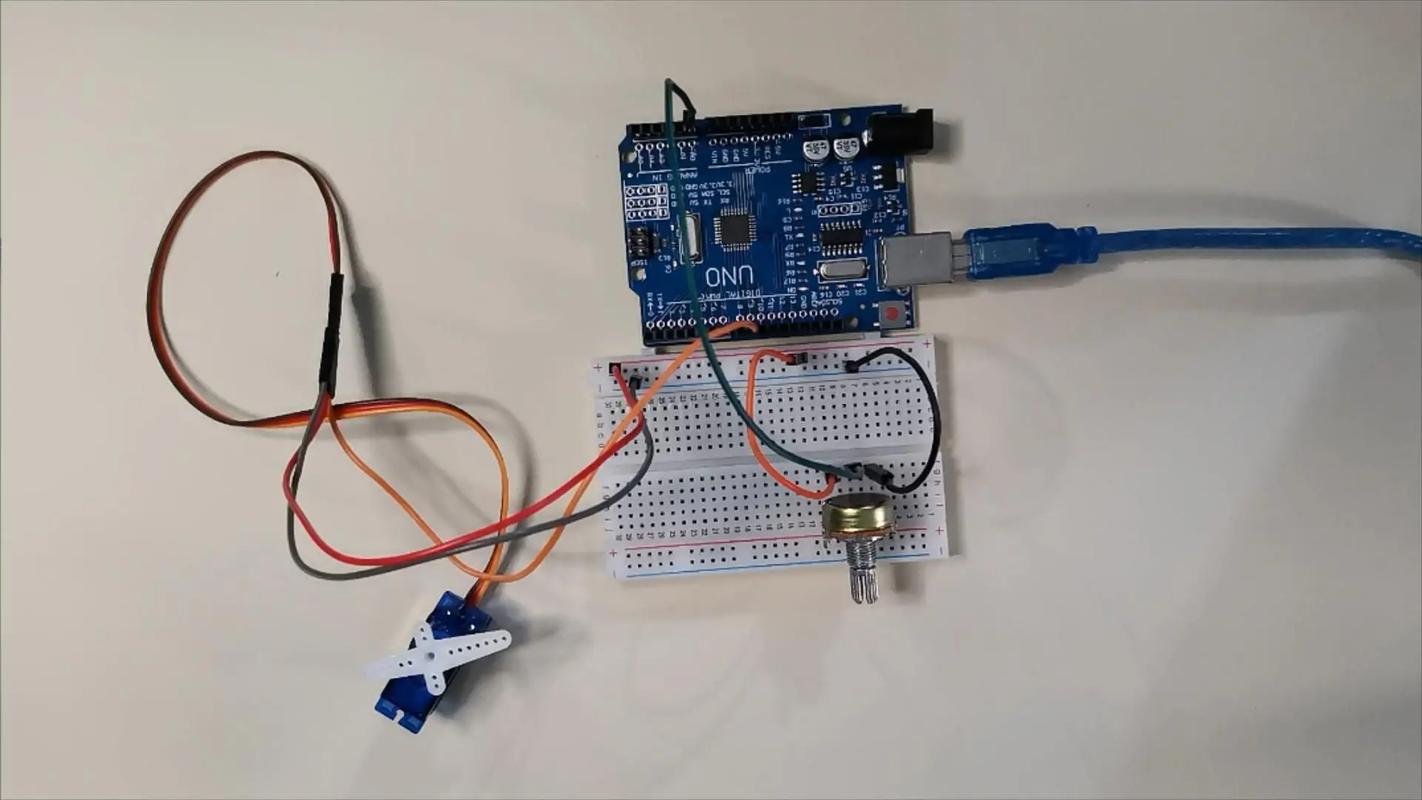

第三步：连接信号并通电
将舵机信号线与舵机测试仪（或者接收机）相连，对测试仪进行输出设置，使其输出处于1.500ms 加减 0.001ms范围的PWM信号（频率为50Hz）。为舵机供应电能（电压依据舵机标称值，一般是4.8 7.4V）。
第四步：微调电位器
运用恰当的微型螺丝刀，或者陶瓷调笔，缓缓地转动电位器，每一次转动不超出5度，等候1至2秒，去观察输出轴的变化。
转动方向如下：要是舵机的中位偏向左边伟创动力，那就得朝着能让输出轴按顺时针方向转动的那个方向去旋转电位器（反过来也是这样的情况）。因不同品牌的设计存在不一样的地方，你只要记住：旋转之后输出轴朝着偏离位置的相反方向移动的话，那这个方向就是正确的方向。
不断地进行反复的细微调整，一直到输出轴能够稳定处于机械中心线的位置，而这一位置的确定可以借助量角器，或者是参照外壳之上标注的0°刻度线。
第五步：锁定与验证
对于带有调节孔的舵机而言，电位器自身带有防松胶，并不需要进行额外的固定操作，只需将孔塞装回就行。
给打开了外壳的舵机，调好后要让电位器保持不动，然后合上外壳并且把螺钉拧紧才行。再次进行上电检测，看看中位是否有偏移；要是出现了轻微变动，那就得松开螺钉去做0.5度的补偿。
有些新型的数字舵机，并未设置物理的零点电位器，其零位是借助内部的来进行存储的，在这样的情况下，运用编程卡或者上位机软件去写入全新的中点值，操作流程如下：
1. 将舵机连接到对应的编程器（如USBlink）。
2. 提取当下的参数，寻觅到“中点微调（ ）”这一项。
3. 输入偏移值（例如+5或5），写入后测试。
留意，这类法子依靠厂商专门的工具，此指南不开展具体品牌的步骤。要是没办法得到编程工具，提议送回去维修。
长期运行后，舵机反馈电位器零位偏移成为常见现象，借助硬件微调或者软件校准，便可恢复准确回中。调整的关键之处在于这些：输入精确的中立信号，即1.5ms，运用匹配工具缓慢进行操作，调整完毕后加以多次验证。不要尝试使用遥控器上的“微调（Trim）”来替代物理零位调整，毕竟那仅仅能临时改变信号值，还会牺牲一侧的最大行程。
1. 立刻进行检查，给您所用的舵机输入处于中立状态的信号，查看摇臂是不是对准外壳中心的刻线，要是偏差超出肉眼能够分辨开的范围，也就是大约1到2度，那就请依照本文当中的步骤去调整。
2. 定期维护：每工作200小时或剧烈撞击后，重新校准一次零位。
3. 当处于无法解决的状况时，要是依照上述步骤依旧没能恢复，那么应优先考虑替换同规格的电位器，这种电位器成本低，不过焊接需要具备基础能力，而不是直接更换整个舵机。要注意对于一体式且没有电位器的数字舵机，需直接联系专业的维修人员来处理。
依照此指南，您能够于15分钟里达成一回标准的零位校准，进而恢复舵机那原本的精度。
