民用无人机舵机输出行程怎么调？常见角度范围与设置指南

01输出行程的物理定义与测量

舵机输出行程的本质，是摇臂或者输出花键的角位移范围，在无负载状态时，给舵机发送最小以及最大脉宽信号，测量摇臂中心线所转过的夹角就是总行程，常见的误差范围是±2°，比如说标称90°的舵机，其实际行程有可能在88°至92°之间，利用舵机测试仪或者遥控器配合量角器，就能精确测量当前的实际行程。

02民用无人机常见场景的行程需求

不同的任务，对于输出行程有着明确的要求，下面的表格，是典型的配置，这是基于行业通用规范的：

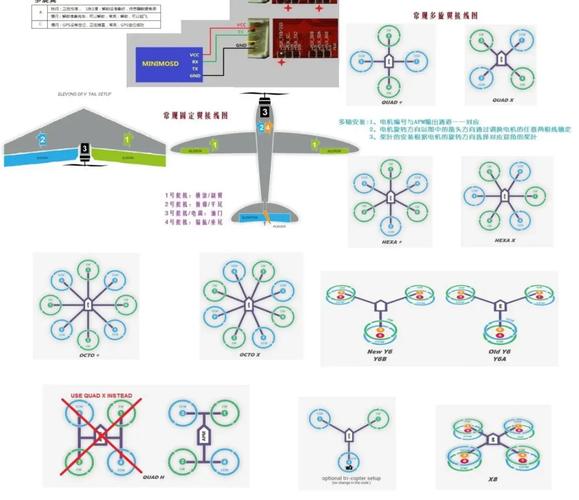

03输出行程设置标准步骤（以常见无人机飞控或遥控器为例）

按照以下流程操作，可避免99%的行程相关故障：

步骤1：确认舵机标称行程

查出舵机产品规格书当中的“角度行程”参数，要是没办法得到，那就默认把90°作为起点来进行测试。

步骤2：手动摇臂至机械极限

将舵机电源断开，把摇臂通过手拨到两个方向之处的机械止点，像连杆球头或者结构限位的地方，用量角器把总角度记录下来。这个角度是绝对不可以超越的安全边界。

步骤3：设置电子行程为机械行程的80%90%

在遥控器名叫“End Point”的那个端点菜单里，或者在飞控的名为“Servo ”的参数当中，把对应通道的最小行程值设定为，同时把对应通道的最大行程值也设定为：

先设为机械行程的50%，通电观察运动方向是否正确。

徐徐递进增至机械行程的百分之九十，留存百分之十当作安全余量，比如说机械极限是一百°， 行程设定为九十°。

要是设备不存在电子行程调节功能，那么就一定要借助改变舵机摇臂长度或者球头位置来实施机械限位。

步骤4：全行程测试

操控遥控器摇杆，或者依据飞控指令，从最小状态开始，缓慢地朝着最大状态推动，以此来检查摇臂在任意的位置上，是不是会与周边的结构产生干涉现象。要是出现不正常的响声，或者产生抖动情况，那就马上减小电子行程。

04常见输出行程故障及

故障现象 A：舵机动作不到位，最大角度明显小于需求

原因：电子行程值设置过低，或遥控器端点未调至100%。

处理办法如下：先进入遥控器的“End Point”菜单伟创动力，接着把对应通道两端的数值，从默认的100%开始，逐步地增加到120%至150%，（具体的数值要依据舵机的支持范围来确定），与此同时，使用舵机测试仪去验证信号脉宽是否能够达到1000μs以及2000μs。

故障现象 B：舵机发出“嗡嗡”声且发热，摇臂卡在极限位置

原因：电子行程超过了机械极限，舵机进入堵转状态。

进行解决：马上实施断电操作，将电子行程值予以减小，直至不会出现堵转声才停止。这属于最为常见的炸机之前兆情况，要优先去进行处理。

故障现象 C：摇臂归中不准，每次停止位置偏差超过±2°

因素在于，输出行程跟舵机内部电位器线性区域不相匹配，或者舵机齿轮有存在虚位的情况。

来处理：去查验1500μs信号是不是与物理中点相互对应，要是这个中位是精准无误的，那么就替换高精度数码舵机，数码舵机归中精度一般是±0.5°。

故障现象 D：连续旋转舵机无法停止

缘故是，错误地把标准舵机设定成了360°模式，或者，持续转动舵机时缺少停止信号占空比。

处理：接连不断旋转着的舵机，其输出的行程乃是没有尽头的圈数，它的控制办法是转速上的把控，并非角度方面的控制。要是并非任务有着相应需求，对于民用的无人机而言，选择的是角度舵机。

05行动建议与核心原则重申

关键要点重复：舵机输出行程的实质是角度范围，在民用无人机百分之九十的场景之中采用九十度或者一百二十度的标准行程。正确设定行程的重要准则是：确定机械极限，接着把电子行程设置为机械极限的百分之九十以内。在任何情形下，都不许可电子行程大于或者等同于机械极限。

立即执行的行动清单：

1. 每次安装新舵机或更换摇臂后，手动旋转摇臂检查机械干涉。

2. 借助舵机测试仪，或者示波器，去验证飞控输出的PWM信号范围，此范围是1000到2000μs，还要验证接收机输出的PWM信号范围，同样是1000到2000μs。

3. 试飞前首次通电时，要开展全行程往复地面测试，测试次数至少为10次，以此来确认没有异常声响，不存在过热情况，并且不会出现不归中现象。

4. 对于关乎飞行安全至关重要的舵机——像副翼、升降舵这类伟创动力舵机，要把电子行程再度削减到机械极限的百分之八十，并且每周都检查一回行程终点有没有变化，这是因为齿轮磨损有可能会致使实际行程增大。

按照上述指南来做，你那民用无人机的舵机输出行程设定就能全然契合行业安全规范，切切实实地防止因行程不合适而致使的失控状况或者结构损坏。
