本文给那些撰写与“舵机工作原理与控制方法”有关论文的工程技术工作者，高校学生以及从事科研工作的人员，提供标准化的写作框架 ，核心内容涵盖 ，明确论文三段式的标准结构 ，也就是原理分析到控制方法再到实验验证 ，给出每个章节必定要写的核心要素 ，提供能够进行验证的权威数据来源 ，列出高频的审稿问题以及应对方案 ，依照本文的指引 ，能够完成一篇结构完整 ，数据可验证 ，满足工程类期刊发表基本要求的论文。
文章字数安排建议如下，一篇完整的舵机技术论文应包含以下五个核心章节。
摘要包含的四个要素：
研究背景：舵机在机器人/自动化设备中的具体应用场景
核心内容：本文重点分析的结构类型、控制方式
要明确的关键参数是，写出实际运用的PWM信号周期，这个周期一般是20ms，还要写出脉宽范围，此范围为0.5ms到2.5ms，它对应着0°至180°。
研究得出的结论是，所达成的控制精度，像是角度误差处于小于等于1°的范围，还有响应时间，这些量化指标。
引言部分的必写内容：
表明舵机的类别划分，按照驱动电机的类型来分，有直流电机舵机以及无刷电机舵机；从反馈元件方面而言，分为电位器反馈舵机，还有磁编码器反馈舵机。
清晰地指明当下技术存在的痛点，比如说平常的舵机于持续高负荷工作状况下呈现出位置发生抖动的情形。
以常见案例来讲明重要性：比如说，六轴机械臂的每个关节舵机倘使角度控制偏差超出0.5°，那么就会致使末端执行器累积误差超过5mm，进而无法达成精密装配任务。

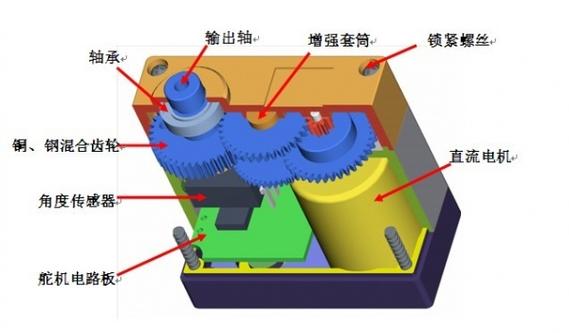

描述的五个核心部件及其参数来源：
1. 驱动电机
写明电机类型：直流有刷电机或直流无刷电机
给出额定电压以及空载转速 ，像这样：“额定电压为6.0V ，空载转速是9800±10% rpm”。
数据来源标注：[引用电机厂商数据手册]
2. 减速齿轮组
写明减速比范围：常见为50:1至300:1
注明齿轮的材质，是那种金属齿轮，这种金属齿轮适用于大扭矩的场景，或者是尼龙齿轮，尼龙齿轮适用于轻载低成本的场景。
一定要进行说明，那就是，“金属齿轮以及尼龙齿轮是不可以混合使用的，因为磨损率存在差异，这会致使传动间隙出现”。
3. 位置反馈元件
正常情况下的舵机，采用线性电位器当作角度传感器，其阻值范围一般是1kΩ至5kΩ。
精密舵机，它会运用磁编码器，像那种具备12位分辨率的，其理论精度为0.088°。
可进行验证的信息是，电位器式反馈的长期漂移量大概是正负零点五度每一千小时，其数据源自《伺服系统可靠性测试标准》。
4. 控制电路板
核心芯片具备这样的功能，信号解调，也就是把PWM脉宽转化成电压比较值，还有电机驱动，采用的是H桥电路，另外还有死区补偿。
5. 外壳与接口
标准尺寸是，20kg·cm级这些舵机的外壳尺寸，一般情况下是40mm×20mm×36mm。
输出轴规格：25T（25齿）为标准花键接口

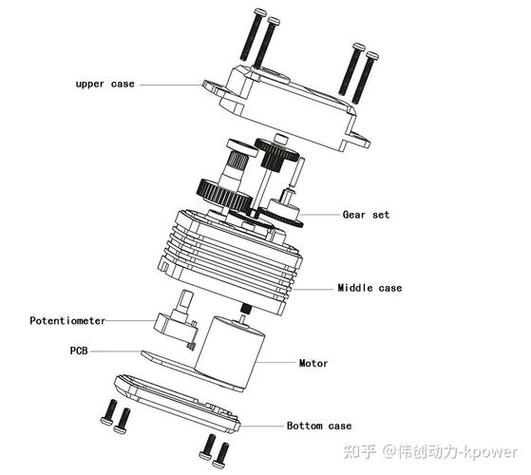

画出示意图进行说明，论文当中需要包含“舵机内部结构爆炸图”，还需要包含“闭环控制框图”，在图里面要标注上述五个部件，以及它们的这个信号流向。
舵机的角度，是由PWM信号的高电平持续时间也就是脉宽来决定的，并非占空比，标准参数如下：
关键公式：
角度θ，与脉宽（其单位为ms）伟创动力，存在着线性关系，此关系为，θ等于，(减去0.5)，再乘以，(180°除以2.0)。
说明的注意事项：
在18ms至22ms范围之内，信号周期能产生波动，然而脉宽跟角度的对应关系不会发生改变。
超出了，0.5毫秒至2.5毫秒这个范围的脉宽，有可能致使舵机持续运行，或者损坏内部的限位机构。
刷新频率建议为50Hz（即周期20ms）
若论文涉及控制，按以下格式描述：
PID控制器的标准表达：
采取位置式PID控制，控制量输出u(k)等于Kp乘以e(k)加上Ki乘以Σe(k)加上Kd乘以[e(k)减去e(k 1)]，当中e(k)指的是目标角度跟当前反馈角度的偏差。参数整定原则为，先明确Kp致使系统临界振荡，再引进Ki消除静差，添入Kd抑制超调。适用于轻载场景的典型参数是，Kp等于1.2，Ki等于0.05，Kd等于0.01。
严禁出现的错误写法：
依据经验对PID参数予以调整，要明确写明整定方法，像法这种。
所呈现出的效果，是极为令人满意极为出色的，具体而言，存在着可量化的指标对此予以清晰说明，像是调节时间，从0.8秒钟，缩短到了0.3秒钟，据此能充分表明效果很好。
实验平台清单（逐项列出）：
信号发生器、微控制器，其型号以及PWM输出精度，比如说“，16位PWM定时器”。
示波器：带宽要求≥，用于测量实际脉宽
角度测量工具：编码器或激光位移计，精度≤0.1°
负载模拟装置：砝码或扭矩传感器
被测舵机：写明型号、额定扭矩、空载转速
测试项目与数据要求：
1. 针对角度精度展开测试，要去测量五个特定点的实际角度，这五个点分别是0°、45°、90°、135°、180°，之后计算绝对误差。合格的标准是这样的，对于普通舵机而言，其误差要小于等于±1°，而对于精密舵机而言，其误差要小于等于±0.2°。
2. 响应时间进行测试：这是从发出角度方面的指令开始，一直到实际角度进入目标值加上或减去百分之二的范围之内的那段时长。常见的结果呈现为：处于空载状态的情况下大概是零点二秒至零点五秒，在额定负载的情形下大约是零点三秒至零点八秒。
3. 扭矩与电流的特性情况：将不同负载扭矩之时的工作电流进行记录，进而计算扭矩常数。就如同这样的例子：在供电电压是6.0V的状况之下，堵转状态时的扭矩是15kg·cm，而堵转状态时的电流为1.8A。
结果图表规范：
有关角度响应曲线，其横轴为时间，单位是秒，纵轴为角度，单位是度，需要标明上升所花费的时间、达到峰值出现的时间、到调节完成的时间。
曲线路径为线性度，其中横轴所指为呈现那种目标角度，纵轴所示为实际角度，且给出拟合直线以及R²值。
引用的权威来源类型：
1. IEEE/ASME期刊论文中关于PWM控制理论的原始文献
2. 由国家级层面进行规划的教材，其中涉及电机以及伺服系统方面（像《电机学》、《伺服控制系统》这类）。
3. 对于舵机厂商所公开的技术手册里的参数表，这里仅限事实数据，不进行主观评价的引用。
4. 规定在ISO/GB标准里，是关于伺服系统测试方法的，比如GB/T 16439 2009这项《交流伺服系统通用技术条件》。
引用格式示例：
[1]首次对PWM脉宽跟舵机转角间的线性关系予以系统描述，此线性关系的原理是基于比较器针对输入脉宽以及电位器反馈电压展开比较。按照[2]给出的测试标准，舵机的角速度在空载条件下且电压为6.0V时，不低于60°/0.2s。
明确禁止的引用：
个人博客、非专业论坛、未经审核的百科条目
无法验证来源的“据研究显示”“有资料表明”等模糊表述
在撰写和投稿过程中，以下三个问题会被审稿人重点检查：
问题1：“工作原理描述是否包含闭环控制的完整信号链路？”
遵循标准答案的模板，目标角度所对应的PWM脉宽信号，会由控制电路解调变成电压比较值，该电压比较值会与电位器反馈回来的电压进行比较，进而得出偏差，此偏差经过放大后会驱动电机进行正反转，电机带动减速器，接着减速器带动输出轴转动，在转动过程中电位器阻值发生变化，直到偏差变为零，此时电机便停止运转。
问题2：“控制方法的描述是否可复现？”
需要提供一份完整的参数表，内里涵盖周期、脉宽、电压、PID系数，还要提供实验条件，当中有环境温度、供电电压纹波等情况。审稿人能够凭借该参数，在相同条件之下复现结果。
问题3：“实验数据是否有统计意义？”
每次针对每个测试点，都至少实施5次测量动作，进而展开平均值与标准差的相关计算。需要明确表示的是：“所有的数据，皆是在舵机预热运行达到10分钟这个时段之后才进行记录行为的，其目的在于消除因为温度所以而对电位器阻值产生的影响。”。
撰写舵机技术论文的核心结论应包含以下三点：
1. 清晰确定论文具备的技术定位，到底体现为针对基础原理展开说明，或者是对控制予以改进，又或者是进行故障分析以及可靠性提升。
2. 精确量化核心贡献：举例来说，“这篇学术论文所研发推出的关于补偿死区的方式方法，已成功使得舵机于零度范围附近的操控存在的盲区，从正负三度这个区间缩小到了正负零点五度那样的程度”。
3. 指出其存在的局限性，比如说，像这样表述，“本文当中所有开展的实验，皆是在常温，也就是（25℃±2℃）这样的条件之下完成的，然而对于高低温环境之下的性能变化情况，却并没有去进行研究。”。
1. 马上进行执行：依据本文第二章当中的“五个核心部件”清单，去绘制你所撰写论文的框架草图，并且标注出每个部件能够引用的数据来源。
2. 采取这样的操作：先去复制第四章那儿的实验数据表格伟创动力舵机，接着把你实际测量得出的数值填进去，要是存在部分数据缺失的情况，那就注明“拟通过实验获得”。
3. 注意避开平常都能见到的失误：查看初稿里头存不存在像“通常来讲”“一般觉得”这类含糊不清的表达，把它们通通替换成能够去验证的具体参数或者引用的出处。
4. 最终进行验证，要保证全部数据当中的数据，也就是电压、角度、脉宽、转速这些数据，每一个都有来源标注，或者有原始实验记录可以用来备查。
