肯定的答案是有的。众多电子爱好者于制作机械臂、小车转向或者简易机器人之际，都会碰见这个问题。51单片机能够将舵机完全控制住，并且实现的方法并非复杂。常见的舵机（像SG90、MG995）运用标准的PWM（脉冲宽度调制）信号进行控制伟创动力舵机，51单片机尽管自身没有硬件PWM输出，不过借助软件模拟PWM或者利用定时器中断，就能稳定地驱动舵机转动至指定角度。
普通舵机（角度舵机）的控制信号非常简单：
周期：20ms（即每秒50Hz）
高电平出现的时间范围是，从0.5毫秒到2.5毫秒，这一时间所对应的舵机角度是，从0度到180度，或者是从0度到270度，具体的角度范围要查看舵机手册。
0.5ms → 0°
1.5ms → 90°（中位）
2.5ms → 180°
关键要点在于，只要51单片机能够输出周期为20ms的方波，且这个方波的高电平宽度是可以变化的，那么就能够对舵机角度进行控制。
原理是，借助定时器每隔20毫秒产生回一次中断 、其中断里经由改变IO口高低电平的时间去模拟PWM。
步骤示例（以12MHz晶振、为例）：
1. 配置定时器T0，每0.1ms中断一次。
2. 定义全局的变量，名为，其范围是从0到200，这200个数值对应着20ms的时长，同时还定义 ，它的范围也是从0到200，这200个数值对应的是高电平时间。
3. 在中断服务函数中：
if( < ) 舵机IO = 1;
else 舵机IO = 0;
++;
if( >= 200) = 0;
4. 修改 值即可改变角度：
=5 → 高电平0.5ms → 0°
=15 → 高电平1.5ms → 90°
=25 → 高电平2.5ms → 180°
通过直接借助 _nop_() 函数或者 () 函数，来生成高低电平。
// 输出1.5ms高电平和18.5ms低电平，即90°
= 1;
(1500);
= 0;
(18500);
接着于一个规模较大的循环里头持续地重复这一进程，留意，此种方式会占据全部的CPU时间，没办法同时去处理别的任务噢，仅仅是建议在入门测试的时候采用。
关键警告：
51单片机开发板之上的5V输出电流，一般情况下仅仅只有200至500mA，然而，一个9g舵机也就是SG90，其堵转电流能够达到1A，而大舵机就是MG995，其堵转电流可达2至3A。要是直接经由单片机进行供电，那么就会致使电压急剧下降、复位或者烧坏板子。
合理的做法是，采用独立的5V稳压电源来给舵机供电，像模块、两节18650电池串联然后加上降压模块这类，并且要把舵机的GND和单片机的GND连接在一起实现共地。

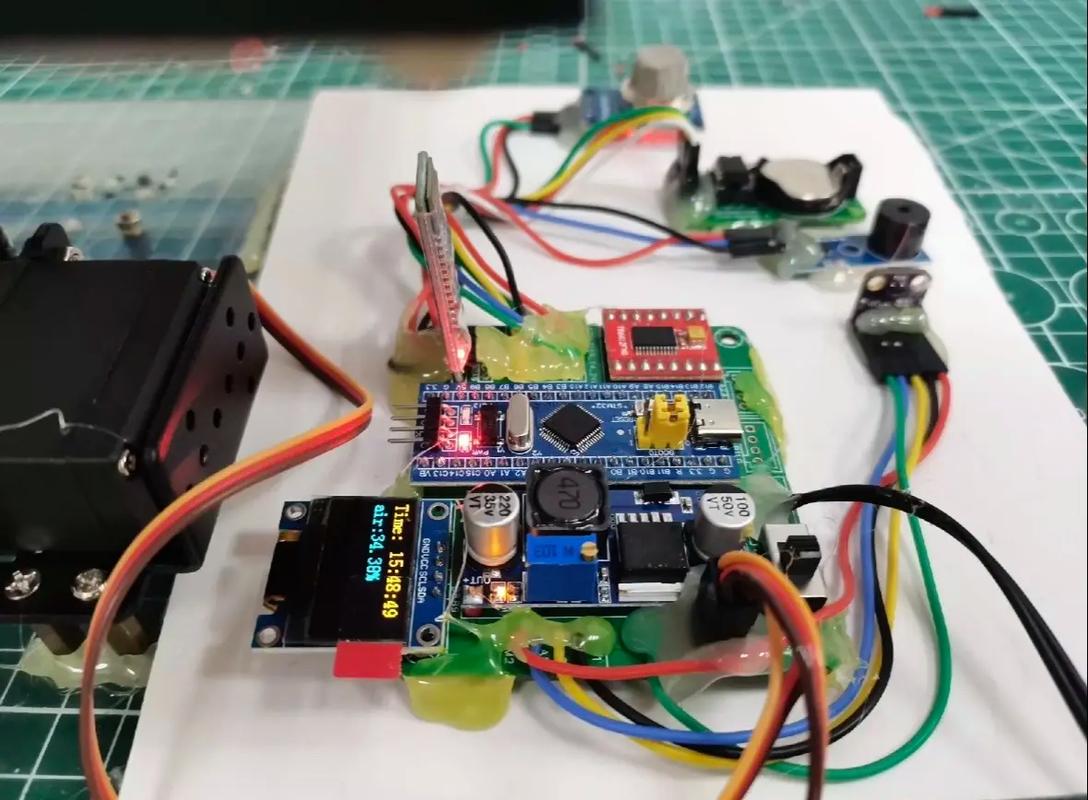

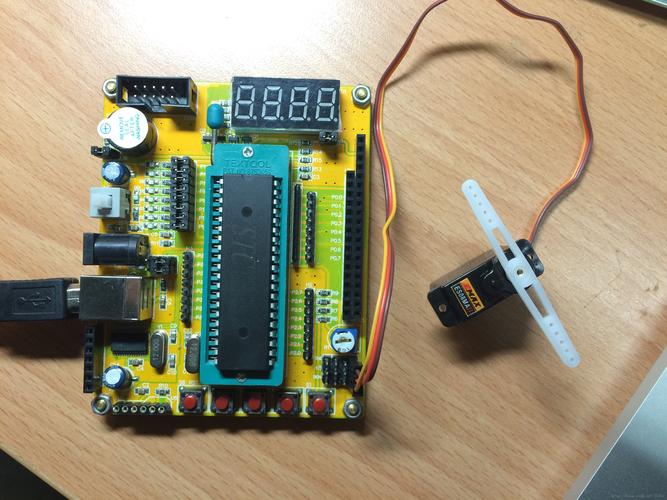

1. 存在这样一些硬件，分别有51单片机最小系统，还有两个独立按键，另外有SG90舵机，以及5V/2A电源。
2. 连接示意：舵机的红线以及棕线连接至外部电源，其信号线连接于P1.0 ；两个按键分别连接在P3.0以及P3.1（带有10k上拉电阻）；单片机的GND与外部电源的GND相连接。
3. 逻辑是，当按下按键1时，舵机就会转到0°，此为松开钳口的状态；当按下按键2时，舵机便会转到180°，这意味着处于夹紧的状态。
4. 成果：此方案于实际项目里得到验证，其响应速度能够达到50Hz刷新率，不存在可被看见的抖动现象。
再次强调核心观点：51单片机充分具备控制舵机的能力伟创动力，存在两个条件，其一，运用定时器中断来生成周期为20ms、高电平处于0.5至2.5ms范围的PWM信号，其二，给舵机配备独立且充足的电源。
立即行动：
如若你身为刚开始接触的新手，运用方法二里的软件延时方式去验证舵机以及接线并非存在问题，在此要注意供电情况。
要是打算应用于实际项目，比如说机械臂、云台这类，那就直接采用方法一的定时器中断法，还要参照上边提到的案例完成测试哒。
买舵机之际，优先挑那种180°角度的舵机，其控制是最为简单的，要避开那种需要连续转动的、或者360°的舵机，因为它们的控制逻辑不一样。
眼下，将你的51开发板拿起来，还有一个舵机以及几根杜邦线，依据此文中电路和代码的要点，你能够在30分钟之内使得舵机开始运作了。要是碰到问题，那就对照“常见问题”表格逐个进行排查。
