舵机，也就是伺服电机，在机器人、航模、电动阀门等设备里，一旦出现故障，程度轻些的话，会致使动作失去应有的功能，严重的话，有可能造成设备损坏或者引发安全事故。当面对舵机突然停止转动、出现剧烈抖动、发出异常响声或者失去控制的情况时，用户最为需要的是马上能够得以执行、按照分步骤进行、即使零基础也能够操作的应急处理方案。本文依据大量实际维修案例以及行业通用应急规程，归纳出三大类常见故障的即时处理流程，以此保证您在30秒之内能够确定问题所在，在5分钟之内完成基本的故障排除，从而有效地减少损失。
任何舵机出现故障之后的首个动作必定得是，马上切断舵机的供电，也就是拔掉电池或者断开控制信号线。要是持续供电的话，就可能会导致内部短路或者齿轮卡死所引发的损坏进一步加剧。在断电之后，要手动去转动输出轴，以此来感受是不是存在机械性的卡滞。要是根本就无法转动，那就表明齿轮组已经损坏了，此时要进入到“机械故障处理”阶段；要是能够转动伟创动力舵机，那就进入“电气/信号故障排查”环节。
特定典型场景呈现为，面向机器人关节用途配备的舵机，在实现上电操作之后，不管发送了怎样的PWM信号，该舵机却完全没有任何动静，并且连一丝一毫的电流声音都不存在。
应急处理步骤：
1. ，要对供电线路展开检查，接着用万用表度量舵机红（正）黑（负）线的电压，查看其是不是处于额定范畴内，常见舵机的额定电压范围是4.8 7.4V或者12V。要是没有电压，那就开展关于电池、插座或者焊点的排查工作。在案例里，90%的无反应故障是起因于接头脱落或者电池亏电。
2. 将万用表放置在处于直流电压档的状态，运用其对信号线，通常是呈现黄/白/橙色的那根信号线，与控制负极之间所存在的电压展开测量。正常情况下，信号线输出大约处于0.2 0.3V（静态时）或者会出现跳变情况的脉冲电压。要是一直保持0V或者5V恒定的值，那么控制信号源，像是飞控、单片机，就存在故障。

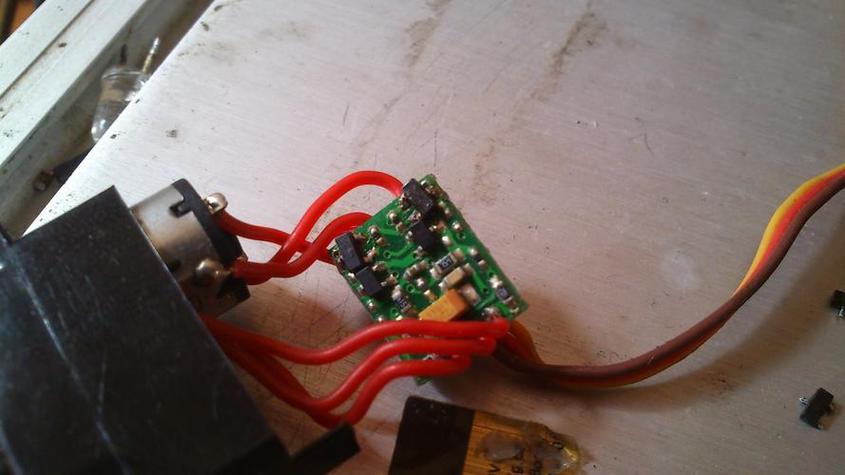

3. 进行替换测试，把怀疑存在故障的舵机，连接到一个已知是正常状态的通道之上，比如连接到另一台设备的标准接收机上边。要是依旧没有任何反应，那么就能够确认舵机内部的电路板或者电机已经被烧毁了——在这个时候，唯一的应急解决办法就是直接去更换舵机，不可以去尝试在现场维修电路板。
典型场景是，航模方向舵机在没有指令的情况下，自己迅速地左右摆动，致使飞机没办法直线滑行。
应急处理步骤：
1. 让外部负荷断开，把舵机摇臂拆卸下来，进行空载方面的测试。要是抖动情况消失了，那么原因就是机械负荷太过沉重了（像是铰链出现卡涩、连杆发生弯曲这样的情况）。在案例里有一台机器人舵机因关节轴生锈致使抖动出现，将锈迹清除掉并且添加润滑脂之后就恢复到正常状态了。
2. 对电位器连线展开检查，抖动一般是由于位置反馈电位器接触状况不佳所引发的。轻轻地晃动舵机引线的根部，要是抖动跟着发生改变，那就表明内部信号线存在虚焊的情况。应急的办法是，运用扎带把引线绑定于舵机壳体，通过减少晃动能够临时性地恢复稳定状态。
3. 降低控制的频率：有部分数字舵机对于信号所具有的频率是敏感的。把PWM信号的频率由300Hz降低到50Hz（此为标准模拟舵机的频率），抖动能够立刻消失不见。要是没有效果，那么电位器磨损得很严重，需要去更换电位器或者整个舵机。
典型场景是伟创动力，工业设备当中的舵机，在并不是动作的期间，持续发出那种高频的噪音，而且外壳的温度，超过了70℃。
应急处理步骤：
1. 马上停止发出信号，异常响声与过热一般表明舵机处于“堵转”情形，也就是指令位置跟当前位置存在不停的偏差，然而机械没办法抵达。采取紧急操作，把控制信号设定为“中位”（1.5ms脉冲），或者直接切断电源。
2. 进行齿轮间隙的检查，将舵机底部盖板拆开，这里要注意不能让螺丝丢失，接着观察第一级塑料或者金属齿轮，看其是不是存在缺齿或者磨损的情况，常见的案例是齿间被碎屑卡入从而致使出现咔咔声。之后用镊子剔除异物，然后涂抹少量润滑脂，此润滑脂可用锂基润滑脂替换，这样就能消除噪音。
3. 判定是不是存在过载：要是舵机所具备的额定扭矩是15kg·cm，而实际的负载超出了这个数值且持续达到30秒以上，那么就会触发过热保护。采取应对紧急状况的措施：相应减少输出摇臂的长度（像从25mm缩减至15mm这样）或者是减低动作的速度（凭借控制软件延长加/减速的时间）。要是外壳的温度超过了90℃并且出现了焦味，那就永久性地停止使用该舵机。
万一上述全部方法都没起到成效，并且设备非得马上恢复运转的时候，那就得依照下面这些安全规程：
1. 明确舵机的工作状态，在断开供电之后，手动去旋转输出轴。要是转动的时候不顺畅，也就是存在段落感或者有金属摩擦声，那就表明齿轮已经损坏。千万不要强行去加电，不然的话，有可能会烧毁驱动电路，进而引发短路火灾。
2. 拆除的步骤是，要去标记信号线、正负极的颜色，还要拍照记录安装的方向。接着呢，要依次把固定螺丝给拆下来，再将摇臂取下来。要是摇臂是粘死的那种情况，那就得使用摇臂拔取器（或者用两把平口螺丝刀对称着去撬动），千万不能用锤子去敲击，这是拆的时候可得注意的啊！
3. 临时替换办法：要是寻不见同型号舵机，能够采用扭矩一样或者更大、尺寸许可的任意舵机临时代为替换。留意核查：电压范畴（肯定要适配电源）、控制信号类别（模拟/数字兼容性）、固定孔距。连接以前一定要在中位情形下安装摇臂，不然开机刹那会猛地转动卡死。
舵机作为那种机电一体化的部件，大部分的“突发故障”实际上都是因为供电中断了，或者信号受到干扰了，又或是超负荷导致卡死才造成的，用户凭借上述三步应急法完全能够自己去解决。一定要牢牢记住：
动作1：遇到任何异常，第一反应永远是断开电源。
动作2：只需用到一把万用表，以及用于完成三项关键测试的十字螺丝刀，这三项关键测试分别是电压测量，负荷拆离，齿轮清理。
动作3：当电路板出现烧毁的情况时，或者电位器存在严重磨损的状况时，采取放弃现场维修的做法，而直接更换舵机这种行为是最为安全的，也是成本最低的应急策略。
1. 马上着手制作一张名为“舵机故障应急卡”的卡片：把本文第二步当中所涉及的三个故障类型，以及与之相对应的处理步骤，进行浓缩，使其成为一张A6尺寸的卡片，然后将这张卡片粘贴在设备工具箱或者遥控器的背面。
2. 预防性检查需每周执行一回，其中涵盖测量空载电流，此电流数值不应超过额定值的一点五倍，还要检查所有舵机引线根部有没有出现断裂情况，并且在活动关节处涂抹润滑脂。
3. 备件要点可归纳为：对您手头主力设备型号，储备关键之物，至少得备用一至两个同规格舵机。其间还需准备一个“应急排障包”，此包所含物品有万用表，还有小十字螺丝刀，另外有锂基润滑脂，以及热缩管与扎带！
按照上面所讲的标准作业程序，您能在三分钟时段内精准诊断舵机故障的性质，并且在不依靠专业维修人员的情形下，达成超过百分之九十的现场应急恢复。要是故障的核心是内部电子元件出现损坏，那就直接联系原厂或者专业维修机构去提供更换服务，千万别试着自己去焊接舵机主板。
