Arduino舵机使用教程：接线与编程控制

一、舵机是什么？

舵机是一种执行器，它能够精确控制旋转角度。常见的舵机，其旋转范围是从0°到180°，你能够利用输出控制信号，以此让舵机转到任意指定角度，比如说让机械臂抬起30°，又或者让摄像头云台缓慢扫过90°范围。

二、硬件连接：三根线，这样接最稳

舵机通常引出三根线：

棕色或黑色线：电源负极（GND）

红色线：电源正极（VCC，通常需要5V）

橙色或黄色线：信号线（PWM控制信号）

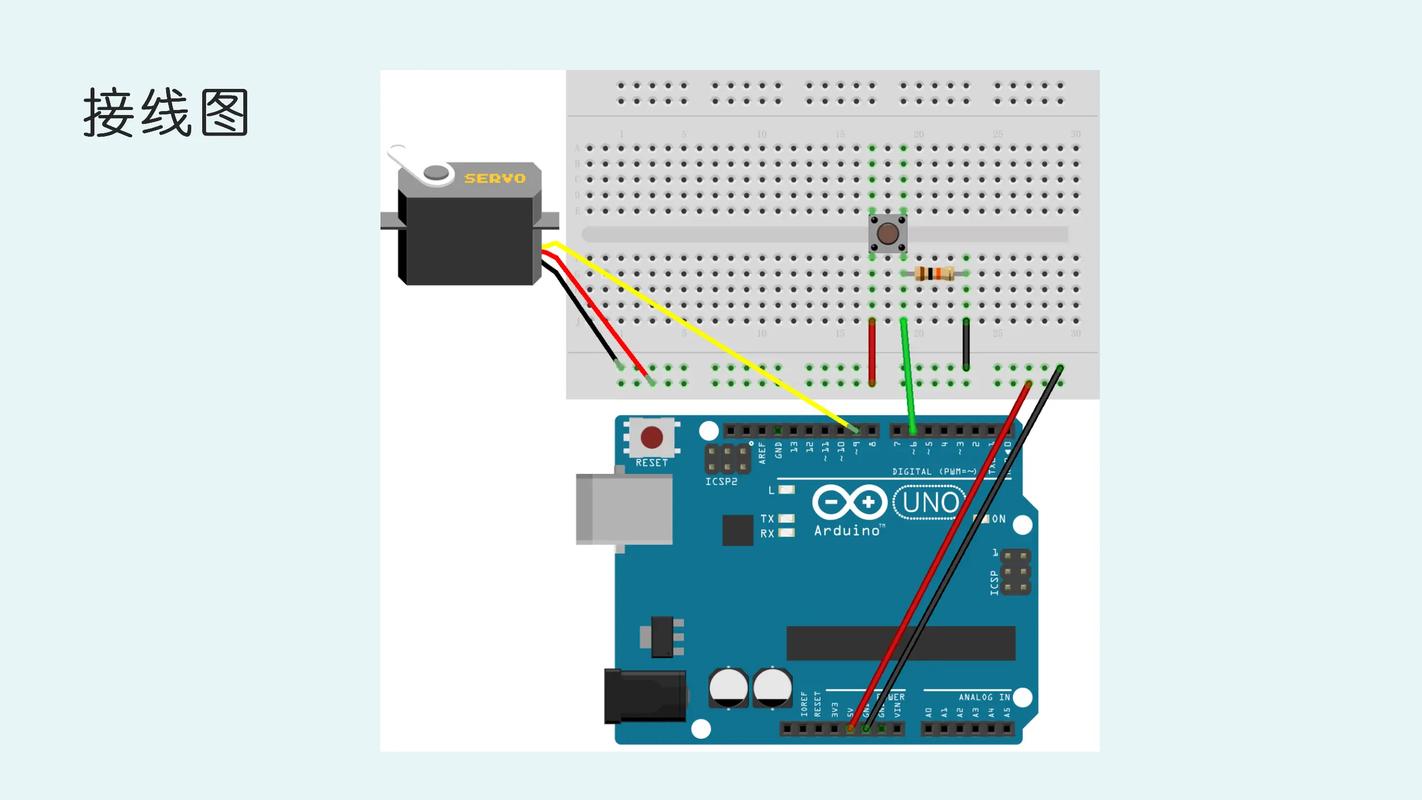

标准接线方法（以单个舵机为例）：

1. 将舵机的棕色线连接到的GND引脚。

2. 将舵机的红色线连接到的5V引脚。

⚠️重要提醒：平常常见的9g微型舵机能够直接凭借的5V来供电。然而要是运用大扭矩舵机（像20kg以上那种）或者许多个舵机，那就运用外部5至6V电源，把电源正极连接到舵机红线，电源负极和共同接地。

3. 把舵机的橙色线，连接至的数字引脚9，该引脚为支持PWM的引脚，其他同样支持PWM的引脚还有，3、5、6以及10、11。

在接线实物案例当中，有这样一种情况伟创动力舵机，你需要去制作一个简易摇头风扇，其中舵机所承担的职责是带动风扇进行左右方面的摆动，那么在这种情形下，仅仅只需要依照上述提及的三根线来进行连接，并不需要添加任何额外的硬件元件，便是如此。

三、编程控制：三步写出第一个转动程序

通过 IDE当中所内含的Servo.h库来进行使用，并不需要去安装任何额外的其它库。

#
Servo ;  // 创建一个舵机对象

void setup() {
  .(9);  // 将舵机连接到数字引脚9
}

void loop() {
  .write(0);   // 转到0度
  delay(1000);        // 停留1秒
  .write(90);  // 转到90度
  delay(1000);
  .write(180); // 转到180度
  delay(1000);
}

四、关键参数与常见舵机类型对比

关键结论是，百分之九十的初学者所需要的乃是标准一百八十度舵机。要是你所购买的舵机能够持续不断地转动，那它就是连续旋转舵机，其控制方式全然不一样。

五、常见问题与

问题1：舵机抖动或不转

原因其一为，电源具备不足的状况。解决方法是，运用外部5V且2A以上的电源。还要进行共地操作 ，也就是外部电源的负极连接到的GND。

其一，究其缘由为二是信号线连接到了并非PWM的引脚之上 ，其二对应的办法是将其更替为3引脚或者5引脚或者6引脚或者9引脚或者10引脚或者11引脚。

因素3：于代码里delay()时段过短，致使舵机未能来得及转向指定方位。应对办法：为舵机预留最少200至500毫秒的转动时长。

问题2：舵机只朝一个方向转，不回到0°或180°

检查一下是不是那种连续旋转的舵机，要是呢，write(90)这个操作代表着停止，write(0)这个操作意味着全速朝着正方向转动，write(180)这个操作表示全速朝着反方向转动，并且它没办法停留到就处于一个固定的角度上。

问题3：舵机发热严重

若负载过大，便会致使电流过大，有如下，即降低舵机驱动频率，此情况下不能频繁改变角度，或者更换更高扭矩的舵机。

六、让你的项目更可靠：两个行动建议

行动建议1：始终先测试空载状态

当首次进行舵机连接之际，切勿去安装任何形式的摇臂或者负载。要运行位于上面的示例代码，在确认舵机能够正常地转到0°、90°、180°之后，接着再进行断电操作然后安装摇臂。如此这般能够防止因接线出现错误情况或者代码存在问题这两种情形致使舵机出现卡死进而烧毁的状况。

行动建议2：为舵机增加电容滤波

在舵机红色线也就是VCC与棕色线也就是GND之间，并联一个电容，其为100至470µF的电解电容，并且要将正极接红线，负极接棕线。如此这般简单的做法能够显著减少舵机启动之时对主板的电压冲击，进而防止复位或者出现乱码。

七、完整示例项目：手动控制舵机角度

用一个电位器控制舵机角度是最实用的应用之一。接线如下：

用于调节的电位器的，处于中间位置的那个引脚，连接到的A0端口啦，而它两侧的引脚呢，一边连接到5V电源，另一边连接到GND地。

舵机接法同第二节。

代码：

#
Servo ;
int  = A0;
int val;
void setup() {
  .(9);
}
void loop() {
  val = ();          // 读取0~1023
  val = map(val, 0, 1023, 0, 180);   // 映射到0~180度
  .write(val);
  delay(15);                         // 平滑跟随
}

拨动旋转电位器，使得舵机角度伴随其进行与之即时相应的变化，这构成制造遥控云台以及机械手的底基，是一项必不可少的条件伟创动力，是一种不可或缺的要素。

操控舵机的重中之重是三线恰当连接，要运用Servo.h库去调用write(角度)函数，还要供应充足稳定的电源。80%的控制失败情形都源自电源不足或者信号引脚有误。
