您的开发板彼时正运行着舵机控制程序，然而舵机一点儿没动，这般情形于实际项目里极为寻常。多数状况下，问题并非出在硬件损坏上，而是聚焦于电源供电那方面、接线方式这一块儿、代码配置或者舵机类型匹配这四个关键环节。本文给出一整套从容易到困难的完整排查流程，用以协助您在10分钟之内定位并且解决90%的“舵机没反应”问题。
按照以下顺序检查，每完成一项立即测试，不要跳步：
步骤1：验证舵机供电
常见现象：舵机在程序启动瞬间轻微抖动一下，随后彻底无反应
起因根源在于：舵机开启刹那间电流能够达到五百毫安至两安，而板载的五伏引脚最多仅仅能够供应大约四百毫安电流。
解决办法：运用独立的4.8V至7.4V电源，此电源需依据舵机标称电压来选取，接着将电源的正极接至舵机带有红线的部位，该电源的负极要与的GND进行共地连接，所谓共地指的是把舵机电源的负极和的GND引脚通过导线连接在一起。
验证的办法是，使用万用表的直流电压档，测量舵机红线与棕线（也就是黑线）之间的电压，而且这电压稳定处于舵机标称的工作电压范围之内。
步骤2：确认接线顺序
面向舵机插头金属面，且卡扣朝上时的标准3线舵机接口定义为：
棕色或者黑色系列的线，其代表的是GND也就是接地的意思，这种线一定要连接到或者电源负极那里。
红色线：VCC（电源正极），接5V或独立电源正极
有着橙色的线，以及黄色的线，还有白色的线，它们是信号线，要连接到的数字引脚，比如说D9。
常见错误有，信号线进行了与电源线插反的操作；把舵机信号线错误地连接到了的A0 A5模拟引脚的位置，而这些引脚在作为数字输出时是可以使用的，不过需要在代码当中使用数字引脚号比如A0。
赶快迅速进行验证：把杜邦线直接连接于舵机信号线至的D9脚，电源以及地线维持不变。
步骤3：检查代码中的关键参数
关于角度值范围的相关错误情况是这样：标准舵机所接收的脉冲范围是500 2500微秒，而这对应的角度范围是0 180度，在代码里面，servo.write(angle)这个语句中的angle参数，其要求是处于0 180之间的整数。
舵机从0度转到180度所需时间存在延时不足情况，大约需要0.5至1秒，在两个角度指令之间，添加delay(1000)来等待转动完成。
正确的测试代码示例：
#
Servo ;
void setup() {
.(9); // 信号线接D9
.write(0); // 转到0度
delay(1000); // 等待1秒
.write(90); // 转到90度
delay(1000);
.write(180); // 转到180度
delay(1000);
}
void loop() {
// 测试完成后可重复动作
.write(0);
delay(1000);
.write(180);
delay(1000);
}
有这样一个真实的案例，有一位身为机器人爱好者的人，在制作机械臂的时候，5个舵机之中仅仅只有1个出现了反应迟钝的情况。经过一番排查之后发现，他是使用板载5V的电压去同时驱动这5个舵机的，结果导致电压从起初的5V下降到了3.8V。后来在采取措施之中有了改变，先是改用独立的6V/5A电源进行供电，并且将其共地之后，所有的舵机就都恢复到了正常的状态。
如果完成上述3步仍无反应，请对照您的具体现象选择对应方案：
现象A：舵机完全无声、无任何动作
可能原因：舵机内部电路未通电或电机损坏
查验方式：借助万用表的电阻档位去测量舵机的红线与棕线之间的电阻情况，要是显示量值呈现为无穷大这一状态，那就表明其内部线路具有断路状况；倘若所测电阻小于1欧姆并且通电以后舵机未出现发热现象，极有可能是电机发生了烧毁然后短路的情形。
做替代测试时，需要这样子操作，要先去把舵机信号线暂时断开，然后直接给红线以及棕线这两者通标称电压，比如说5V，接着要用手去扭动舵机输出轴，此时应能感觉到明显阻力。要是没有阻力，并且没有电流声，那就可以确认舵机已经损坏了。
现象B：舵机嗡嗡作响但不转动
可能原因：齿轮卡死或负载过重
解决步骤：
1. 拆下舵机臂（输出轴上的塑料/金属配件），空载测试能否转动
2. 要是空载情形之下能够转动，那就表明原本的负载扭矩超出了舵机所标称的扭矩，举例来说，标准的9g舵机，其扭矩大概是1.6kg·cm，没办法直接去转动重达500g的重物，并且力臂超过了3cm。
3. 若是空载状态下依旧不转动，那就把舵机底部的4颗螺丝给卸下来，查看内部的塑料齿轮是不是出现扫齿情况（齿牙被磨平或者发生断裂）。
现象C：舵机朝一个方向持续旋转不停
缘由剖析：极有可能您所运用的乃是那种能够进行360度不间断旋转的舵机，并非属于标准的处于0至180度位置范围的舵机。
识别方式是，当360度舵机产生转动角度的情况时，servo.write(90)所代表的意义是停止，servo.write(0)所代表的意义是全速朝着逆时针方向转动，servo.write(180)所代表的意义是全速朝着顺时针方向转动。
修正的方案是，要是存在控制特定角度的需求，那么就要更换成标准舵机，其转动范围是0至180度或者0至270度。要是存在控制转速的需求，代码变换为：
.write(0); // 最大速度逆时针
delay(2000);
.write(90); // 停止
delay(2000);
.write(180); // 最大速度顺时针
现象D：舵机在很小范围内抖动，不转到指定角度
可能原因：信号干扰或电源纹波过大
：
1. 缩短信号线长度（建议小于30cm）
2. 在舵机电源的正极与负极之间，并联一个电容，其电容值为100至470微法，且为电解电容，该电解电容的正极连接红线，负极连接棕线，以此来滤除电源纹波。
3. 将和舵机电源的物理距离分开10cm以上
凭借参考数据，当下业内主流舵机予以划分成如下类别，请对您所拥有的舵机参数展开核对：
重点提示：总线舵机，像TTL串口舵机这种，对Servo.h库的PWM信号控制在任何情况下都不会给予回应，这类舵机借助串口去发送十六进制指令包。比如说，那个特定型号的总线舵机，其测试指令是这样的：.write(0x55); 接着又是.write(0x55); 然后是.write(0x01); 再然后是.write(0x01); 随后是.write(0x03); 是.write(0xE8); 请去查阅您的舵机说明书，从而获取正确的指令格式。
排除所有代码和连接问题的最可靠方法：

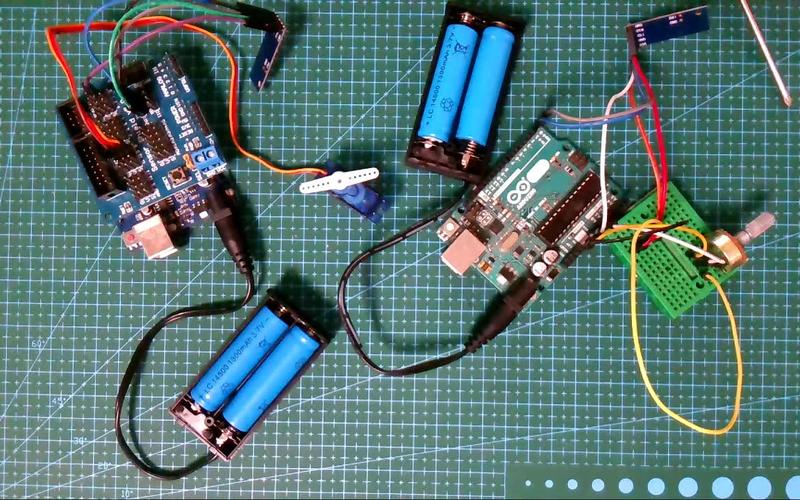

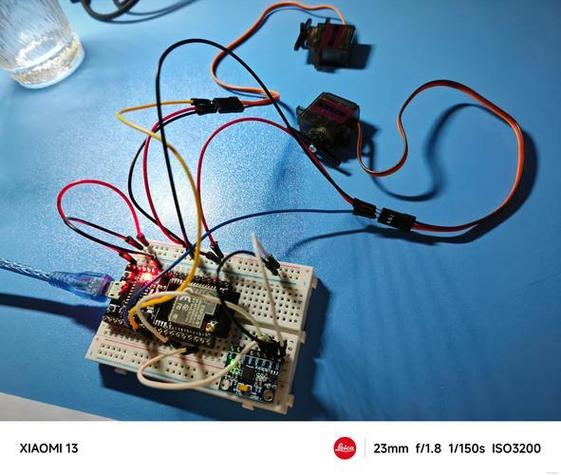

所需要的元件有，开发板，舵机，3根杜邦线伟创动力舵机，独立5V电源，像是手机充电宝加上USB转DC线伟创动力，或者是4节5号电池盒。
连接步骤：
1. 独立电源正极 → 舵机红线
2. 独立电源负极 → 舵机棕线
3. 独立电源负极 → GND
4. D9 → 舵机信号线（橙/黄/白）
上传以下测试代码：
#
Servo s;
void setup() {
s.(9);
s.write(0);
delay(1500);
s.write(90);
delay(1500);
s.write(180);
delay(1500);
s.write(90);
delay(1500);
}
void loop() {}
电量接通之后，要是舵机仍然没有任何反应，并且您按照第二节里的“现象A”这种方法，确认了舵机在空载状态下接通电源是存在阻力的，那么舵机已然损坏，是需要进行更换操作的。
将控制舵机没反应的根源进行重复核心观点的排序，其顺序为，电源供电不足，此情况占比65%，大于接线错误，接线错误占比20%，大于代码参数错误，代码参数错误占比10%，大于舵机类型不匹配或硬件损坏，舵机类型不匹配或硬件损坏占比5%。
立即执行的行动方案：
1. 切断板上自带的5V电源，转而采用独立的电源，并且要保证其与处于共同的接地状态。
2. 核查一下，信号线有没有连接到，能够支持PWM输出的数字引脚，也就是D3、D5、D6、D9、D10、D11这些引脚呢？
3. 把第二节所提供的标准测试代码进行上传，要使得舵机在0度到90度再到180度之间进行循环。
4. 若是依旧没有反应，那就用万用表去测量舵机红线与棕线之间的电压，看其是否稳定处于标称值。
5. 针对一回测试，要把舵机从电路里断开，接着单独给红线和棕线通标称电压当进行此操作时，手转动输出轴去感受阻尼效果，要是有阻尼那就表明舵机基本处于正常状态，要是没有阻尼，那么就意味着舵机内部出现了损坏。
跟着本文五个部分依次去排查，百分之九十的“没反应”问题，在第十五分钟之前都可以解决。要是全部步骤都未见成效，请换一个新的舵机，再重复以上测试流程，来确定原舵机有没有损坏。
