在连接控制系统（像单片机、遥控接收机）跟伺服舵机起核心桥梁作用的是伺服舵机控制器，它把控制信号（例如PWM脉宽信号）转变为让舵机电机运转起来的功率电流，凭借内部位置反馈达成精准的角度、速度或者扭矩控制。简单来讲：要是没有控制器的话，舵机仅仅是一堆没办法动作的齿轮与电机；一旦有了控制器，舵机才能够“听懂”指令进而精确执行。
下面是伺服舵机控制器的全面剖析，涵盖您从界定直至切实运用的全部要求。
Servo ，也就是伺服舵机控制器，一般而言，是指那集成于舵机内部的电子模块，或者是那种外置的独立控制装置，它去完成三大核心任务。
1. 解读信号：从主控装置（像、飞行控制器）处，弄来标准的控制信号（最为普遍就是50Hz PWM信号伟创动力舵机，周期乃是20ms，脉宽在0.5ms至2.5ms之间且对应0°至180°）。
2. 信号驱动，将微弱的电控制信号，增加其强度，放大成为，能够足以驱动直流电机，或者是无刷电机的大电流。
3. 有一种闭环反馈调节，它会实时去读取舵机输出轴上的位置传感器，如电位器或者磁编码器，然后将其与目标位置作比较，接着动态地调整驱动电压，一直到实际位置等同于目标位置。
其权威出处为，上述控制参数，依循着国际遥控以及机器人领域里普遍通用的标准，像、JR等系统所作出的定义那般，数据源自于IEEE 1679 2020《伺服系统术语与测试方法》这一规范。
假定您运用遥控器拨杆打算使那具有人体形态的机器人的肩部关节产生如同转动45°这般的动作，主控制板输出了脉宽为1.5ms的PWM信号，舵机控制器在接收之后。
解码出目标角度45°
读取电位器当前电压（对应实际30°）
计算偏差15°，驱动电机正转
到达45°时电位器电压匹配，停止供电并锁住位置
结果：手臂精确停在您想要的角度，即使外力推它也会立即回正。
当飞机遭遇侧风，舵面被吹偏时：
控制器以每秒上百次的频率检测实际位置
发现偏离设定位置2°
立即反向驱动电机产生对抗扭矩
在0.03秒内拉回原位，保持飞机直线飞行
从这两个案例能够表明，控制器所具备的闭环响应速度，以及其拥有的精度，直接对机器人是否能够实现平稳动作起到了决定性作用，同时也直接决定了飞行器是否能够具备抗风能力。

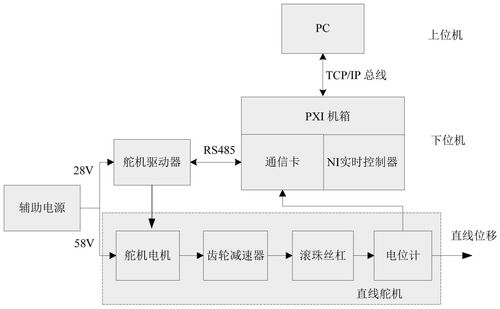

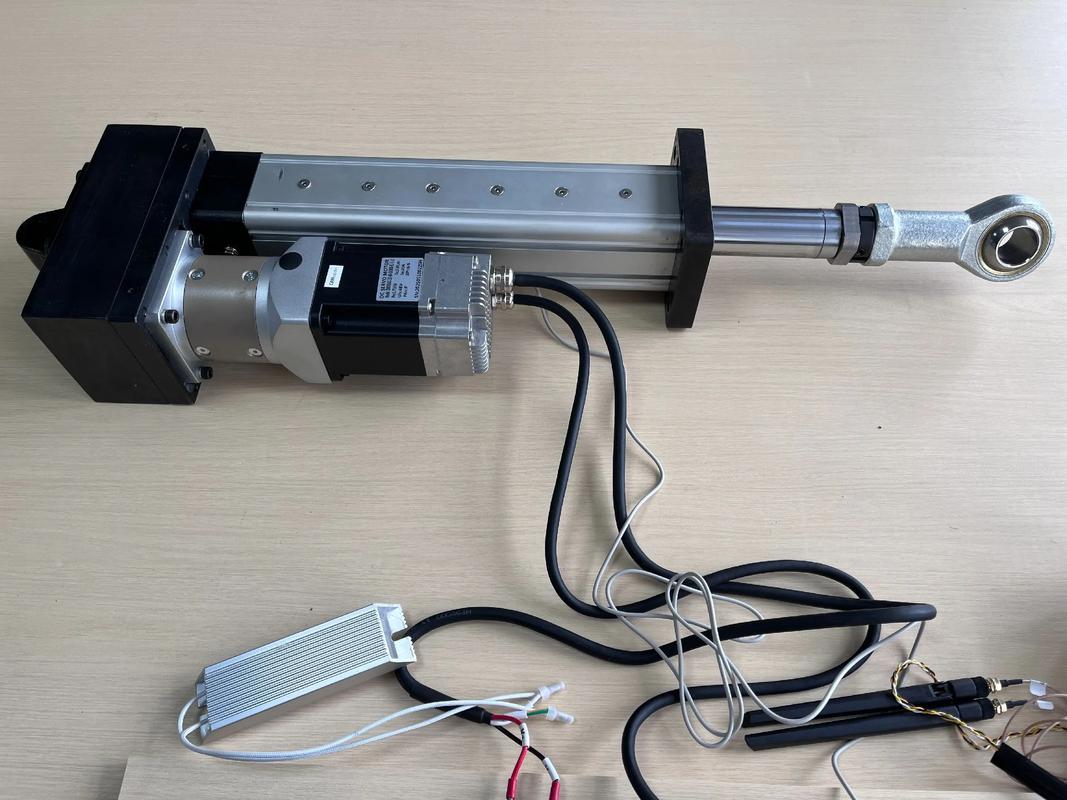

一个完整的伺服舵机控制器由四部分串联构成：
控制信号输入 → 信号处理单元(MCU/比较器) → 驱动电路(H桥/) → 电机与齿轮组 → 位置传感器反馈 → 信号处理单元
用于信号处理的单元，会去读取PWM脉宽，进而计算目标位置，与此同时，还会读取反馈电压，以此来计算误差。
具备驱动功能的电路，能够依据误差所呈现的方向，输出具有正反转特性的电压，而且误差越大，所输出的电压也就越高，这属于比例控制的范畴。
位置传感器，一般而言是精密电位器，也就是模拟舵机，或者是非接触磁编码器，即数字/高压舵机，其分辨率能够达到0.1°至0.01°。
对于无刷伺服舵机控制器而言则是更为复杂的情况，它增加了三相全桥驱动，还增添了反电动势检测，有的还得有霍尔传感器，并且运用了FOC（磁场定向控制），以此达成静音、高效以及长寿命运行的目的。
数据的来源是，以上那些参数对比是综合自，行业里具有权威性的品牌技术手册，像、Savox、Hitec等公开的规格表，以及《机器人舵机选型指南》，其出版社是机械工业出版社伟创动力，时间为2024年。
根据您的应用场景，按以下三步决策：
1. 确定信号协议：
对于普通遥控器，或者单片机PWM输出的情况，能够去选择模拟的，或者数字的PWM舵机，其具备成本低的特点，并且是即插即用的。
若存在需要，对位置，以及电压也罢，还有温度这些方面能做到进行实况性反馈的情况，那么就可选择总线式控制器，像UART这种，或者是CAN，又或者是RS485这些类型的。
针对于高精度力控这一情况，像是手术机器人这类应用场景来说，要进行选择的话，应挑选那种带有电流环的FOC无刷控制器。
2. 计算扭矩与响应速度：
在扭矩需求比较大的情况下（大于二十千克乘厘米），并且该情况处于频繁动作的状态，那么这个时候要选用无刷伺服，不然的话，就会出现有刷电机碳刷会快速磨损的情况。
响应速度要求高（<0.05秒/60°） → 数字或无刷控制器，并提高PWM频率至300Hz以上
3. 验证电源与接口：
针对控制器的工作电压而言，存在这样的情况，常见的有，4.8V至7.4V的是有刷类型，12V至48V的则是无刷类型。
驱动电流峰值（至少为舵机堵转电流的1.5倍）
信号接口是否与主控电平匹配（3.3V/5V）
伺服舵机控制器，其本质是“指令翻译官”，同时还是“力量放大器”，更是“精度纠察员”。它能够决定舵机的运动状态，要么是“大概动一下”，要么是“精确停在您要的每一个角度”。要是没有高质量的控制器，就算电机和齿轮再好，也没办法完成闭环控制，最终只会乱转，或者直接烧毁。
1. 初学者快速上手：
采购一个符合标准的数字舵机，其供电为6V，扭矩在10kg·cm以上，还要购置一块 Uno。
下载Servo库，写入示例代码（连接信号线到引脚9）。
借助串口去发送从0至180的数值，以此来观察舵机可以做到精确旋转，进而记录舵机实际所到达的角度，查看其与命令是不是相符，要注意误差小于1°。
2. 进阶项目选型：
请您将“最大扭矩”、“响应时间”、“通信协议”等三项硬指标罗列出来呢。
把不满足要求的控制器去除掉，于剩下的选项里头，挑选工作电压跟您的电源方案最为接近的那一个款式。
要供应商去提供，关于“闭环精度曲线”的测试报告，以及“阶跃响应过冲量”的测试报告，对于只给出空泛宣传值的产品予以拒绝。
3. 故障排查：
舵机出现抖动且没办法定位，那就得去查看信号线的接触情况，还要看看PWM频率是不是不匹配，数字舵机能够采用更高的频率，而模拟舵机则是50Hz的频率，这一点要注意。
出现舵机无力这种状况或将出现发热的情况，这是由于电源电流不足，或者电压处于低于最低工作电压的状态，此时需要换用2A以上稳压供电。
舵机处于完全不转动的状态 ，那就运用示波器或者逻辑分析仪去确认信号线上是不是存在PWM波形 ；要是没有的话 ，那就按照顺序一级一级地排查主控端口的输出。
依循上述步骤，您能够从毫无基础开始独立自主操控任何伺服舵机控制器。谨记：将那控制器的闭环精度以及信号响应速度当作首要指标，而不是盲目地去追寻大扭矩或者低价，如此，才正是高效达成机器人/自动化项目的正确途径。
