舵机正反转程序的实质，是借助微控制器输出不一样脉宽（占空比）的PWM信号伟创动力舵机，来操控舵机里直流电机的旋转方向。对于连续旋转舵机（360°舵机）而言，当PWM信号脉宽小于中位值（一般1.5ms）的时候电机反转，大于中位值的时候正转，等于中位值的时候停止。这是编程控制舵机正、反转的仅有核心原理。
关于舵机的控制信号，它是一种呈现为周期20ms（也就是50Hz）效果的PWM方波，其中，该方波里高电平持续的时间，也就是脉宽，它恰恰决定了舵机的行为。
标准舵机，其角度范围是0到180°，脉宽在0.5ms至2.5ms时，对应角度呈线性变化，且不具备连续正反转的功能。
接连不断地进行旋转的舵机（其旋转角度为360°），脉宽处于1.5ms这个数值的时候是停止的点位，脉宽为1.5ms之际呈现正转状态，脉宽越大那么其转速也就变得越快。

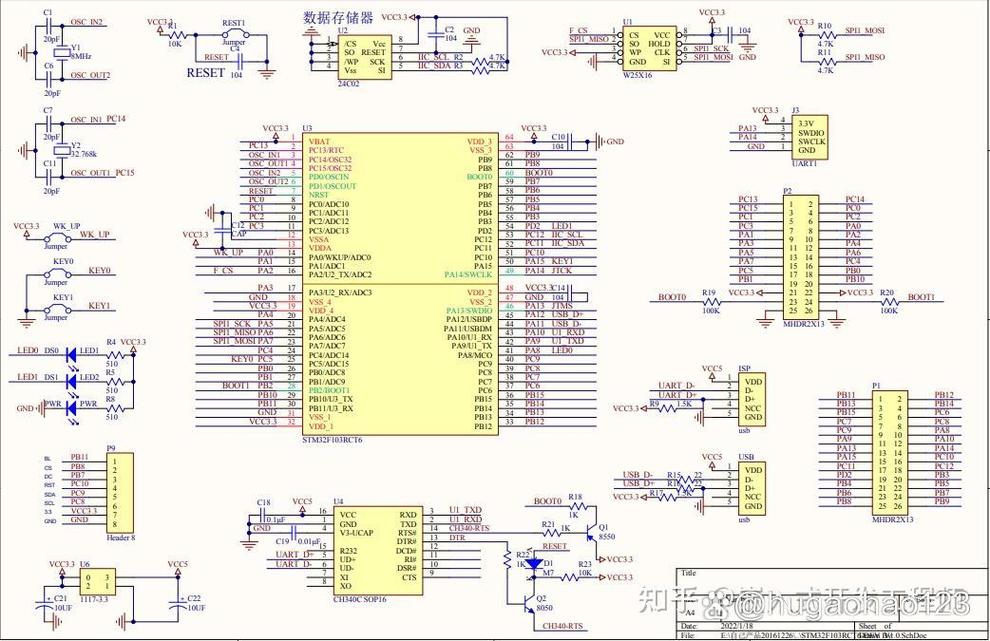

1. 实现PWM输出功能的引脚，是那种属于能够被当作微控制器，好比被叫做、STM32这类微控制器上任意选择出来的数字IO口，并且要将其设置成PWM模式。
2. 带有脉宽控制功能的函数，就像(pin, duty)这个式子里面，duty这个数值和脉宽之间的映射关系，是需要依照舵机的规格来进行计算的，一般情况下，duty等于90的时候对应的是1.5ms的停止状态。
3. 有着这样一种逻辑，它存在于方向切换之中：经由if语句或者语句，去改变脉宽值，以此来达成正转、反转以及停止这三种状态。
依次持续转动的舵机里头存有参考电压电路以及比较器。等到PWM信号进入控制芯片之时：
信号处于高电平的时间，要和内部基准脉宽进行比较，而内部基准脉宽是对应着1.5ms的电压的。
脉宽<基准：比较器输出负向误差电压，驱动H桥电路使电机反转。
脉宽>基准：输出正向误差电压，电机正转。
脉宽≈基准：误差电压为零，电机停止。
// 周期20ms，脉宽单位微秒
int = 1500; // 停止位置
void loop() {
if (条件1) = 1900; // 正转
if (条件2) = 1100; // 反转
if (条件3) = 1500; // 停止
(20ms, );
}
实例情况：有一智能小车于直线行进的时候，左轮的舵机脉宽被设定成1900μ s这个数值（处于正转状态），右轮的舵机被设置成为1100μ s（处于反转状态），如此便能够达成原地转向的效果。
需求：机械臂关节需在0°和90°之间来回摆动。
达成这样的情况：程序轮流进行输出，脉宽为0.5ms（此对应0°），以及脉宽为1.5ms（此对应90°）。需要留意的是：标准舵机并不支持持续不断地转动，然而借助交替输出不一样的脉宽，能够达成“朝着相反方向转动”这种现象。
代码逻辑：
脉宽0.5ms → 延时500ms → 脉宽1.5ms → 延时500ms → 循环
需求：舵机正转10圈打开门帘，反转10圈关闭。
达成这样的效果：输出一种脉宽，其数值为1.9毫秒，处于正转状态，持续5秒时间，大约转动10圈，之后再输出脉宽为1.1毫秒的情况，处于反转状态，持续5秒。
关键点：正反转的转速受脉宽差值影响，差值越大转速越快。
常见的问题是，用户把标准舵机程序直接用于能连续旋转的舵机，最终使得舵机既出现不转动的状况，又有抖动的情况发生。
解决办法是，把舵机类型换成连续旋转舵机，而且要把脉宽中点严格调整校准成1.5ms。要是舵机在1.5ms的时候仍然有轻微转动，那就需要在程序里微调偏移量，比如说把在1480~1520μs范围当作停止区。
1. 确定舵机的类型伟创动力，要去查看舵机的标签，或是说明书。要是上面标注着“360°”，或者“连续旋转”，又或者是“”，那么这样子就能够进行正反转的控制；要是标注的是“180°”，或者“270°”，这样的就是角度舵机，不可以持续地正转。
2. 脉宽范围获取：绝大多数连续旋转舵机，其脉宽范围是，1000μs（最大反转），到2000μs（最大正转），中点为1500μs。部分型号是，500到2500μs，中点同样是1500μs。
3. 连接这样的电路，信号线要连接到微控制器的PWM引脚，电源线需连接到5V或者6V，这是依据舵机的电压决定的，地线则是共同接地。
4. 开展编写测试程序的工作，输出1500μs，接着对舵机停止的情况予以确认，随后输出1900μs，再对正转的情形进行确认，之后输出1100μs，对反转的状况加以确认。
5. 实施速度控制的添加操作：把脉宽值划分成不同的段落（举例来说，像处于1501至2000微秒这个范围），并以线性的方式使之对应映射到从0至100%的速度。
核心观点：舵机正反转程序存在着独一无二的原理，该原理是借助微控制器输出PWM信号，进而改变高电平脉宽与内部那个1.5ms的基准之间的差值，以此来控制电机转向。任何一种无论什么品牌或者什么型号的连续旋转舵机都遵循这个定律 ，无一例外。
行动建议：
1. 马上使用一块开发板（像是 Nano），以及一只连续旋转舵机，去编写三行核心代码（输出分别为1500、1900、1100μs），亲自去验证正反转情况。
2. 把实际输出脉宽，采用示波器或者简易逻辑分析仪来进行测量，防止由于程序库默认参数存在差异而致使误差出现。
3. 在实际开展的项目当中，像小车、云台以及自动窗帘这类项目里，会优先去采用这样一种策略，也就是先对中点进行校准，之后再去设置死区，以此来提升系统的稳定性。
依据上述原理以及步骤，你能够百分百独立自主地达成任意连续旋转舵机的正向与反向控制，并不需要依靠任何特定品牌或者繁杂的。
