将一份可直接拿来套用的单片机舵机控制实验报告完整写作框架提供，供你参考， 不管你是要完成课程作业，还是要撰写项目文档，都按照以下5个核心部分来组织内容，如此便能够写出一份结构清晰、内容完整的实验报告。
就读于某高校电子信息专业名叫小张的学生，在完成了“基于STM32的舵机控制”这个实验之后，依据本文的框架来撰写报告，最终一次性通过了评审，其该实验所取得的成绩是A。
一份达到标准的，有关单片机舵机实施控制的实验报告，必然要涵盖以下5个处于核心地位的部分：
进行写作时，存在着核心原则，那就是，每一个部分，都必然要直接对“达到可帮助读者去复现你的实验”这样的本质意图起到服务作用。
让实验目的具备具体性，能够进行验证，要防止出现“掌握舵机控制”这种模糊不清的表述。
标准写法示例：
1. 熟练把握单片机生成PWM（脉冲宽度调制）信号的方式，达成舵机于0°、90°、186°这三个角度上的精准靶向定。
2. 知悉舵机控制信号跟转动角度存在的对应关系，即高电平脉宽为0.5ms的时候，和0°形成对应，高电平脉宽是1.5ms时，与90°对应，高电平脉宽为2.5ms之际，对应180°。
3. 通过按键输入，能够对舵机角度予以调整，进而验证实际转角与理论值之间的误差，该误差不会超过正负5度。
舵机的内部是由直流电机、减速齿轮组、控制电路以及角度反馈电位器共同构成的。核心结论为：舵机的转角是由PWM信号的高电平脉宽所决定的，并且和频率没有关系（一般情况下使用50Hz频率）。
标准舵机PWM信号参数表：
需注意伟创动力舵机，多数实验有着使用硬件PWM的要求，要去查阅你所运用的单片机型号相对应的定时器PWM输出引脚。
连接规则（遵守）：
舵机棕色线（或黑色）→ GND（共地）
舵机的红色线，它所连接的是外部5V电源的正极，需要注意的是，绝对禁止将其连接单片机的5V引脚，因为当舵机启动时，所产生的电流能够达到1A以上，这种情况下会导致单片机被烧毁。
舵机橙色线（或黄色）→ 单片机PWM输出引脚
共地有着这样的要求，即外面的电源的GND一定要跟单片机的GND相连接，不然的话信号是没办法正确进行传输的。
1. 按4.2节所述，连接电路，确认电源电压无误，舵机工作电压一般是4.8至6.0V，此为步骤一。
2. 步骤二，将单片机的定时器予以配置，把PWM频率设定为50Hz，此频率对应的周期是20ms。
3. 步骤三：在作出调整比较值的动作之后，输出与0.5ms高电平脉宽相对应的PWM信号，输出与1.5ms高电平脉宽相对应的PWM信号，输出与2.5ms高电平脉宽相对应的PWM信号。
4. 步骤四：观察舵机转动角度，使用量角器测量实际转角
5. 步骤五：记录数据，计算误差
以下为STM32标准库示例代码，展示PWM配置的核心逻辑：
// 定时器配置：频率50Hz，周期20ms =
// 假设定时器时钟为72MHz，预分频系数72，则计数频率为1MHz
// 自动重装载值ARR = 20000（即20ms）
Def e;
e. = 20000 1; // 周期20ms
e. = 72 1; // 预分频，计数频率1MHz
e. = 0;
(TIM2, &e);
// 输出比较通道配置
;
. = ;
. = le;
. = 1500; // 1.5ms对应90°
. = ;
(TIM2, &);
// 角度对应的比较值计算：
// 0° > 500 （0.5ms）
// 90° > 1500（1.5ms）
// 180° > 2500（2.5ms）

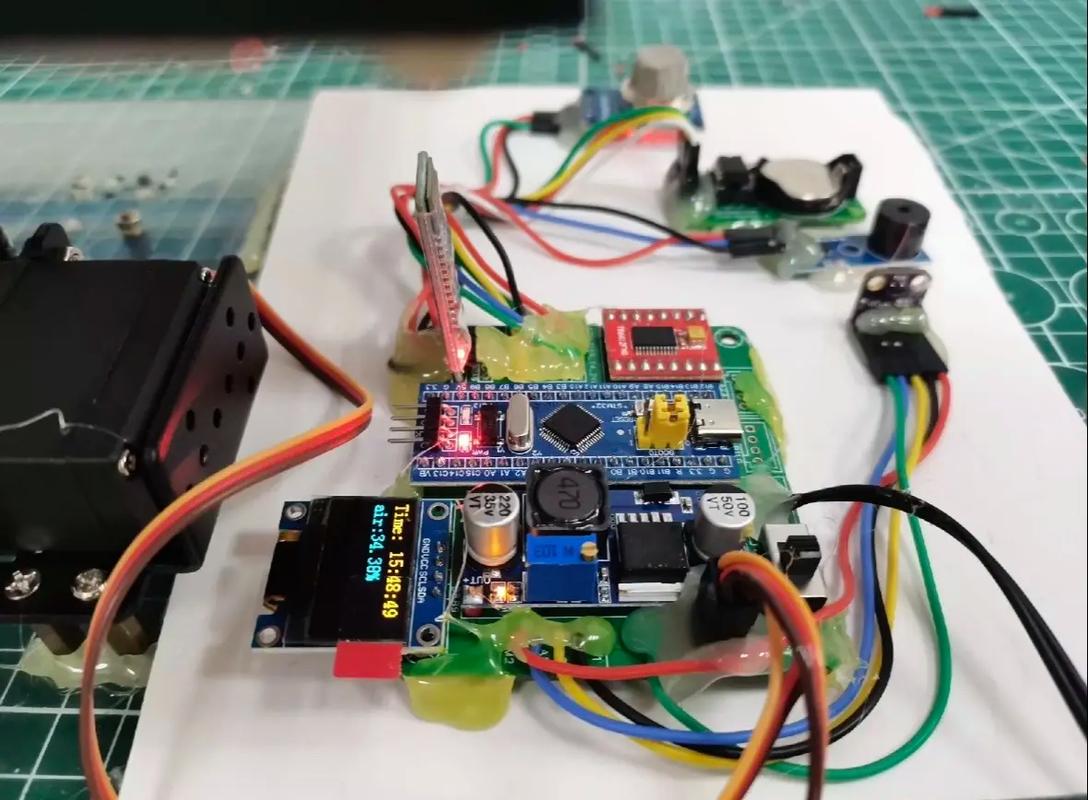

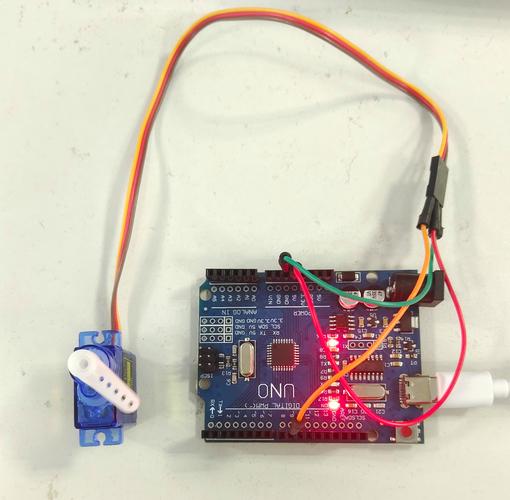

平台简化代码：
#
Servo ;
void setup() {
.(9); // 连接到引脚9
.write(0); // 转到0°
delay(1000);
.write(90); // 转到90°
delay(1000);
.write(180); // 转到180°
}
void loop() {}
本实验达成了运用单片机输出PWM信号来控制舵机角度的任务，得以成功实现那个目标。按实验数据所呈现的情况来看：当PWM频率被设定为50Hz的时候，高电平脉宽跟舵机转角乃是呈现出线性关系的，理论脉宽所对应的实际转角误差处于±5°范围以内。此次实验对硬件PWM方式控制过程中的精确性以及稳定性进行了验证，还掌握了舵机控制涉及的完整技术路径。
1. 舵机的转角，是由PWM高电平脉宽唯一确定的，0.5ms的时候对应着0°，1.5ms的时候对应着90°，2.5ms的时候对应着180°。
2. 舵机独立供电，禁止从单片机取电，同时与单片机共地
3. 报告所具备的核心价值，在于其拥有可复现性，要保障你的代码以及连接图，能够使得任何一个人去完成实验。
1. 即刻去检查你把电路连接好的状态：去核实一下舵机的电源是不是独立分开的，GND是不是共同连接到地线上——这两个关键要点真的是那百分之九十进行实验的时候导致失败出现的根本源头所在。
2. 起初，运用示波器去对PWM波形予以验证，接着，要确认其频率是50Hz，并且脉宽契合理论值，之后，才去连接舵机。
3. 依据本文的、呈现为5部分的那种结构，去重新对报告进行组织，要保证，在其每一个部分里伟创动力，表格以及代码，都已经被填写得完完整整的呢。
4. 拍摄实验现象视频：作为报告附件，可大幅提升可信度
接下来，在完成基础角度控制之后，提议持续去完毕包含“按键控制舵机”以及“串口发送角度指令”的这两个进阶实验，而这属于单片机课程设计里常见的考核内容。
