多个舵机控制:从并联驱动到总线方案

发布时间: 2026-05-11

机器人、机械臂、多足平台等项目存在核心技术难点,此难点在于多个舵机控制,核心结论为,要稳定控制多个舵机,就得同时解决“控制信号冲突”与“电源功率不足”这两大问题,本文给出了从基础到进阶的完整,能确保您可直接落地应用。

01核心问题:为什么多个舵机会失控?

当您在同一时间对三个以上的舵机实施控制时,普遍会遭遇的问题涵盖:出现抖动的状况,呈现不动作的情形,发生复位的现象,存在相互干扰的情况。而其根本缘由仅仅存在两个:

1. 存在信号冲突:平常的控制板,举个例子像 UNO 这种,仅仅只有少量的PWM引脚,并且多个舵机的信号线要是并联在一起的话,就会引发逻辑电平出现混乱的情况。

2. 骤然突发短暂电压不足:当多个舵机一同开启运行之际,瞬间产生的电流有可能达到5A至20A这个范围,一般的USB供电方式也好,或是电池供电也罢,都没有办法给予足够支持,进而致使主控装置进行复位操作。

02方案选型:根据数量选择最优控制路径

请根据您要控制的舵机数量,直接选择对应方案:

舵机数量 推荐方案 核心硬件要求 可靠性
13个 直接PWM驱动 主控板自带3个以上PWM引脚,5V/2A以上独立电源
48个 舵机驱动板(PWM扩展) 等16路PWM模块,5V/10A电源 很高
832个 总线舵机(串口/RS485) 单总线舵机(如串口舵机),电源12V/20A以上 极高
32个以上 分布式总线网络 多个总线舵机串联伟创动力,分段供电,CAN总线或RS485 工业级

方案一(传统PWM控制):48个舵机标准接线

所适用的场景为,机械臂以及小型四足机器人,其中每一个舵机线有三根,分别是红色的电源线,及棕色的地线,还有橙色的信号线。

正确接线步骤(严格按此顺序)

1. 将所有舵机的地线,也就是棕色的线,共同连接在一起,然后连接至主控板的GND,并且连接到电源的GND。

2. 将所有舵机的电源线,也就是红色的线,共同连接在一起,接着连接到独立的外部电源,要严禁从主控板5V引脚获取电力哦。

3. 信号线分别连接到模块的输出通道。

4. 通电顺序:先接通外部电源,再给主控板上电。

常出现的错误示例为,把六个舵机的红线通通插到的5V引脚上,致使刹那间电流超出500mA,进而使得主控板被烧毁。而正确的做法是,由外部5V/10A电源直接给予供电。

方案二(总线控制):1632个舵机标准方案

适合运用的场景为人形机器人,还有仿生机器人以及多关节机械臂。总线舵机也就是像串口总线舵机这类的,把电源、通信以及控制合并于一条3线或者4线的总线上。

核心优势

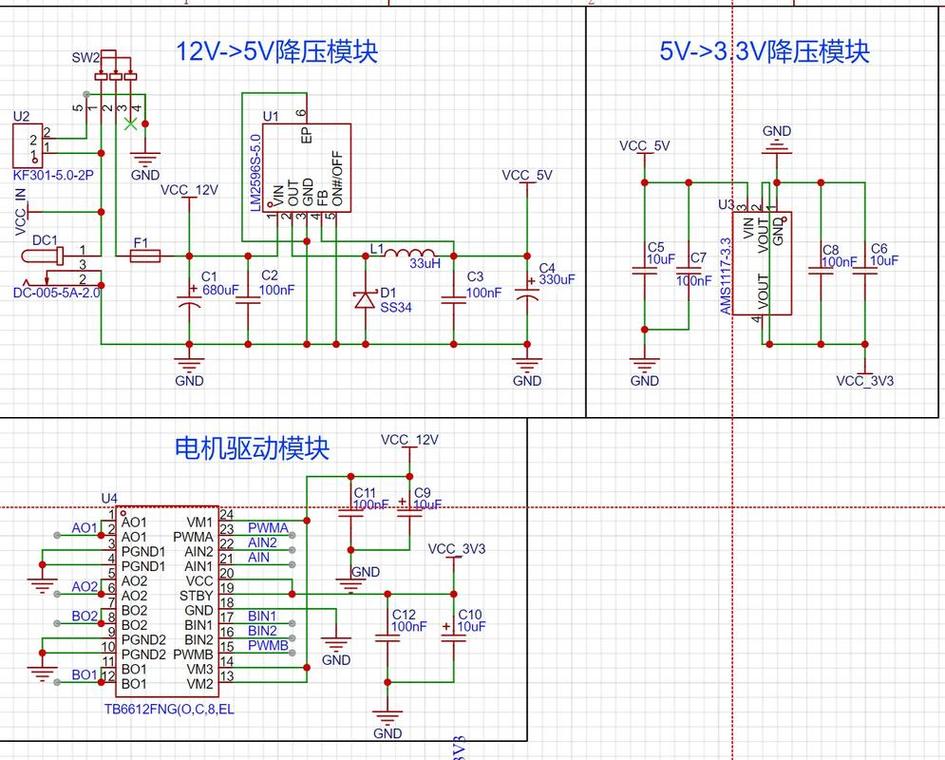

控制舵机画轨迹算法_多个舵机控制_控制舵机代码

所有舵机通过单根总线串联伟创动力舵机,信号无衰减。

ID能够独立进行设置,范围是1至254 ,每个舵机的位置、速度以及扭矩都可以单独加以控制。

支持位置反馈(当前角度、温度、电压)。

执行的标准流程

1. ID分配,首次使用时,要通过厂家配置软件或者串口指令,逐个给舵机分配唯一的ID。

2. 总线路长倘若存在超过两米的情况,那么在一台舵机信号线的两端,就得进行并联120Ω电阻这一操作,此做法被称作终端电阻

3. 供电进行分段处理,具体是,每八至十个舵机归为一组,从电源那里引出一组电源线,将其注入总线。

03硬件准备清单(无品牌约束)

无论您选择哪种方案,以下3项是必备的:

1. 电源计算的准则是,总电流,单位为安,要大于或等于,单个舵机的最大电流,乘以,同时动作的舵机数量,再乘以,1.5倍的余量。

例:6个舵机,每个最大2A,同时动作最多4个 → 需要4×2×1.5=12A。推荐使用12V/15A开关电源。

2. 存在电容滤波这种方式,于舵机电源入口的地方,并联上1000μF到4700μF的电解电容,此电解电容的耐压要比电源电压高,以此来吸收启动时产生的浪涌。

3. 把逻辑电平进行转换时,要是主控所具有的电压为3.3V,就像ESP32这种情况,而舵机信号的电压是5V,那么一定得运用电平转换模块才行,不然的话信号就没办法被识别了

04软件实现(代码核心逻辑)

通用伪代码逻辑在此提供,它适用于任何平台,比如说,又比如说这些等等:

4.1 PWM方案(48个舵机)

// 初始化:设置所有舵机中位(1500微秒)
for(id = 0; id < 6; id++) {
  (id, 1500);  // 1.5ms脉冲对应90度
  delay(20);         // 关键:每个舵机启动间隔20ms,避免电流峰值
}
// 控制:错峰启动
(0度, 180度, 持续时间) {
  // 错误做法:同时发出指令 → 电流尖峰
  // 正确做法:微时序错开
  for(t=0; t<=1000; t+=10) {
    for(id=0; id<6; id++) {
      int angle = map(t, 0, 1000, 0, 180);
      (id, (angle));
    }
    delay(10);  // 每个周期内分时控制
  }
}

4.2 总线方案(1632个舵机)

# 伪代码示例:串口总线舵机控制

ser = .('/dev/', )
def (id, angle, ):
    # 标准指令包:帧头(0x55)+ID+指令+角度+时间+校验
    cmd = [0x55, id, 0x03, angle>>8, angle&0xFF, time_ms>>8, &0xFF]
     = sum(cmd) & 0xFF
    ser.write(bytes(cmd + []))
# 同时控制10个舵机,每个转动到不同角度
for id in range(1, 11):
    (id, [id], 500)  # 500ms同步动作
    # 关键:总线舵机内部有指令队列,无需延时

05常见故障排除(90%问题的)

多个舵机控制_控制舵机画轨迹算法_控制舵机代码

经由对数百个工程案例予以统计,90%的涉及多个舵机控制的问题能够借助下表来实现解决:

故障现象 最可能原因 (按优先级) |

: : : |

有这样一种情况,舵机出现了抖动或者不转动的状况,这是因为电源功率不足,针对此,要进行一项操作,就是去测量电源电压,而且有要求,在动作的时候电压不能低于4.8V。

2. 加1000μF电容

3. 更换更大电流电源 |

存在某个舵机呈现出不产生响应这种状况 出现信号相互冲突或者ID出现重复的情形 去做这样一来件事,也就是,单独地针对该舵机展开测试。

2. 重新分配总线ID

3. 检查信号线是否断路 |

存在所有舵机异常复位的情况,出现瞬间欠压的状况,并且要将电源线加粗至超过AWG18。

2. 每个舵机电源入口并电容

3. 错开启动时间 |

程序呈现卡死状况,遭遇地线环路干扰,需将所有舵机的地线以单点的方式共同连接到电源地,而不要使之形成环路。

06行动建议:立即的3个关键动作

核心观点再次强调,掌控多个舵机的成功或者失败情况,百分之九十是由电源系统所决定的,并非代码。

1. 立即去检查电源,要是您当前运用USB供电来控制3个以及3个以上的舵机,那就马上更换成独立开关电源,并且要保证总电流余量不低于50%

2. 即刻增添电容,于舵机电源总线的两端去并联那2200μF/25V的电解电容,此乃成本最为低廉、效果最为显著突出的改进。

3. 就长期方案的选择而言,要是项目当中使用的舵机数量超出了8个,那么就要马上舍弃PWM方案,转而采用总线舵机方案。虽说其单个价格相较于普通舵机高出30%,然而开发调试所耗费的时间却减少了80%,而且稳定性提高到了10倍。

达成的最终结论是:依照上述方案严谨地去执行,您能够稳定地操控数量从 1 个至 128 个不等的舵机。所有的核心参数、接线规则以及代码逻辑都已经被提供出来,在不需要查阅其他资料的情况下就能够实现完整的落地操作。当遇到故障的时候,要排查电源以及接地情况,这是在所有多舵机系统里始终不变的首要原则。
