新接触的不少朋友头一回拿到舵机，对着红白橙三根线不知怎样去连接。接错了舵机要不不动，或是直接损毁。本文会径直告你标准接线办法、常见失误以及完备的留意要点，使你一次就正确连好舵机。
无论何种型号的舵机，像是常见的小型9g舵机，又或是标准尺寸的15kg舵机，差不多都运用三线制接口，颜色遵循行业惯例，要记住这个对应关系：
在实际的操作情形当中，要去留意观察你自身所拥有的舵机线的颜色。要是其颜色跟上面所列出的表格并非完全一模一样，举例来说有可能红色是充当信号线的，那么此时就要以舵机给出的说明书作为准则。不过呢，超过95%以上的从小型直至中型的舵机，也就是那些工作电压处于4.8V到6V范围之内的舵机，都是遵循着红色为正极、棕色为负极、橙色为信号这样的规则的。

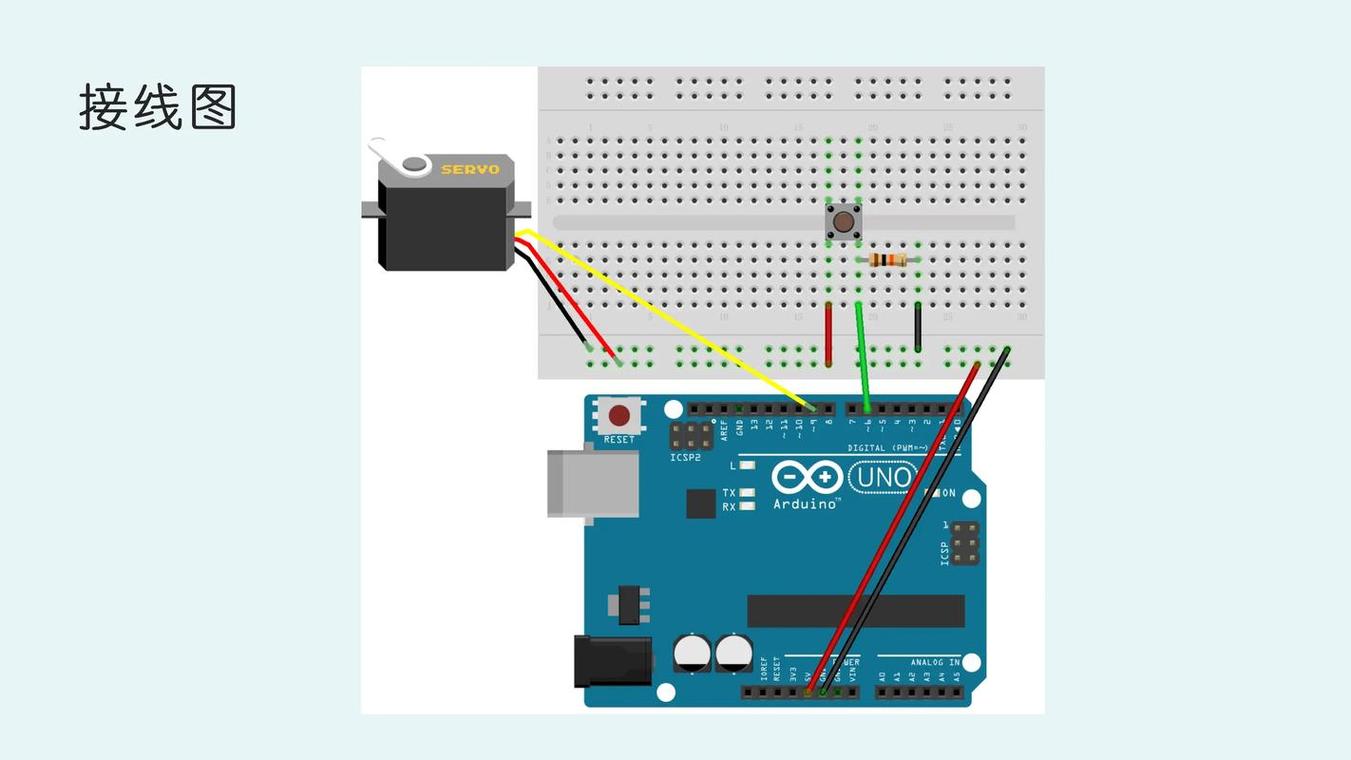

假设你手上有一个标准9g舵机和 Uno板：
1. 接电源正极：将舵机的红色线连接到的5V引脚。
3. 接收信号，把舵机上面那些体现颜色特征的橙色，或者也可以是黄色，又或者是白色的线，就连至的数字引脚9处，此引脚9、10、11全部都具备支持PWM这一特性，可用于对角度进行控制。
4. 把测试代码作上传的操作：对于这件事，得先将 IDE施行开启的动作，还得运用Servo.h库去撰写出一例简单的程序示例：
#
Servo ;
void setup() { .(9); }
void loop() { .write(90); delay(1000); .write(0); delay(1000); }
5. 供电方面，当经由USB供电，或者通过外接电源（7 12V）供电之后，舵机便会来回来回进行转动。
若舵机毫无反应，要查看红色线是不是确实处于5V状态，棕色线是否处于GND状态。最为常见的那种错误乃是将信号与正极接反了。
情况呈现为，在直接连接至的5V引脚之后，舵机出现了抖动现象，或者是完全处于不转动的状态。同时，电脑给出提示，显示USB出现了过流情况。
原因在于，MG995堵转时的峰值电流能够达到2A以上，然而，板载的5V稳压芯片仅仅只能提供大约500mA。
正确连线方法：
舵机红色线 → 外部56V电池盒正极（如4节AA电池）
舵机橙色线 → 数字引脚9
原理：大电流从电池走，信号和地共用以保证电平参考。
出现的状况是伟创动力，舵机线仅仅存在红色以及黑色这两根线，不存在信号线吗？不是的，实际上依旧是三根线，第三根线有可能是白色的。
进行正确的连线操作，即：将和与标准舵机完全一致的部分，进行如下连接，红色线连接5V，黑色线连接GND，白色（或者黄色）线连接PWM引脚。
差别在于：于代码里是不可以使用write(角度)的，而是要运用write(速度)，举例来说，.write(180)意味着以全速向着正方向转动，write(0)是以全速朝着反方向转动，write(90)则是处于停止状态。
1. 电压得匹配才行：绝大多数普通舵机，其工作电压处于4.8V至6.0V之间。严格禁止直接去接12V或者的VIN引脚，VIN引脚通常来讲是7 12V。要是舵机属于高压型，也就是标注7.4V或者12V的那种，才能够去使用相对应的外部电源。
2. 共地原则是这样的，当运用外部电源为舵机供电之时，外部电源的负极一定要跟的GND相连接，不然的话，信号没法形成回路。
3. 关于电流限制，的5V引脚，其有着约500mA这样一个大概规模的最大输出电流，一个9g舵机，在正常工作的时候，大概是200mA的电流，所以它是能够直接被带动的，要是同时去控制多个舵机或者说是大扭力舵机，那么就采用外部供电的方式。
4. 关于信号电平，的那个数字输出呈现为5V，凭借这个去驱动5V的舵机是不存在问题的。要是舵机仅仅接受3.3V的信号，不过出现这样的情况极为少见，这种情形下就要添加电平转换，不然的话就存在可能会损坏舵机的情况。
Q：我的舵机线是红、黑、白，哪个是信号？
A：红＝VCC，黑＝GND，白＝信号。白线相当于橙色线。
Q：接好后舵机嗡嗡响但不转动？
存在这样一种情况，有可能是电源电流出现不足或者舵机被卡住了。要做的是断开负载并做空转测试；要是在这种情况下依旧会发出嗡嗡的响声，那就需要检查GND是不是共地，或者电源电压是不是低于4.8V。

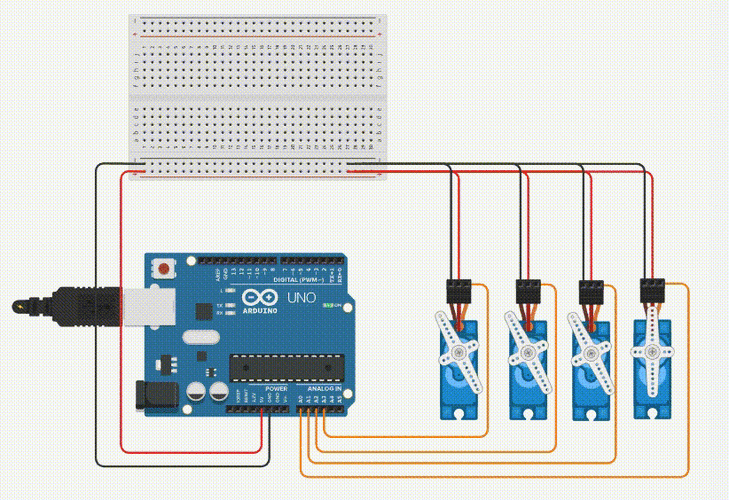

Q：我可以把多个舵机的正负极都接在的5V和GND上吗？
A：相接的小舵机（9g）数量最多为1至2个 ，要是多于2个或者使用的是大舵机，那就得使用舵机驱动板后者外部电源。
Q：舵机插座上的三根线顺序是固定的吗？
某A表示，众多舵机所配备的杜邦线，其端子顺序是这样的，棕色代表GND，红色代表VCC，橙色代表SIG。然而，不同的厂家情况或许不一样，在接线之前，借助电表通断档去进行验证，这其实也是不太现实的，而最为可靠的办法是什么，是去查看舵机外壳上的标签，通常那个标签上面印着“S”“+”“”这几个标识。
再次强调：
记住红正棕负橙信号是90%情况的通用规则。
单独供电+共地是大扭力舵机的唯一正确方式。
不要将舵机直接接在大于6V的电源上，除非明确注明高压。
行动建议：
1. 拿起你的舵机，立即辨认三根线的颜色。
2. 根据你的舵机类型（小舵机或大舵机）选择上述相应的接线方案。
3. 上传最简单的舵机摆动代码，验证接线正确后再进行项目开发。
4. 要是你所运用的是那种 360 度连续进行旋转的舵机，那便要记住，代码之中是采用速度值而非角度值的哟。
根据本文所阐述的步骤，你能够于两分钟之内成功达成与舵机的恰当连接，并且规避掉常见的损坏风险。要是测试顺利通过，那就请把此接线图记录于你的项目笔记之中伟创动力舵机，从而方便在未来的任何时候都能够进行查阅。
