ESP32舵机接线详细教程 常见接线方式与避坑指南

01最常用的9g塑胶壳标准舵机接线定义

这是在电子制作领域里，使用频次最为高的舵机类型，是市面上已经量产并且已经普及的9g塑胶壳标准舵机。它的3条接线有着通用的行业定义，不存在非标之特例，对于初学者来讲，可以直接对照着去进行连接：

这种舵机在诸多电子制作场景里发挥着关键作用，因其具备标准化特性，故使用者连接时无需过度担忧特殊情形。不管是简单的电子实验，还是相对复杂的项目搭建，它都能依靠其通用的接线定义，为初学者给出便捷且可靠的连接途径，助力他们顺利开启电子制作工作。

1. 电源正极的线是红色的，要输入的直流电压为4.8V至6V，它无法在3.3V电平的情况下正常运转。

2. 线条呈现棕色或者黑色，此线条代表电源GND负极，它必然要与ESP32主控的GND处于共同的接地状态。

3. 橙色线，或者黄色线，是PWM控制信号线，它用于接收，由ESP32发出的，角度控制脉冲信号。

02ESP32端接线对应规则

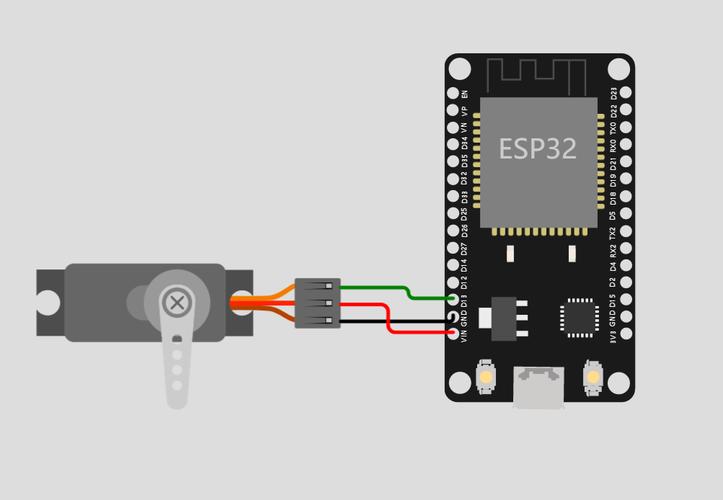

把标准9g舵机跟ESP32主控相连之际，径直依照以下对应关系去操作就行咯伟创动力，用不着额外进行跳线改装：

1. 连接舵机橙色或者黄色信号控制线时，线要连到ESP32任意一个有PWM功能的GPIO引脚那儿。选引脚的时候，优先考虑像、这种没有复用外部Boot启动功能的空余引脚进行选择。这样做出选择是因为要防止新手由于出现误操作从而致使主控刷机失败。

2. 要将舵机红色电源正极，连接到外部5V电源正极，这一点需要注意，不能直接连接ESP32板载的5V输出引脚。绝大多数ESP32开发板的板载5V引脚，最大输出电流不足200mA。而一个处于满负载运行状态的标准舵机，其瞬间堵转电流可达500mA以上。要是直接取用板载电源，很容易导致主控断电重启。

3. 需要对舵机棕色或者黑色线开展连接行动，即为将其一同连接至外部电源的GND以及ESP32的GND，借由这般达成电源共地。应留意的是，此电源共地的行为乃是舵机能稳定接纳PWM信号的必要预先步骤，对舵机后续正常运作起着关键的基础性效用。

03最容易出错的避坑要点

提前规避伟创动力舵机，90%以上新手接线故障，都集中在以下几个常见场景。

1. 绝对不允许舵机的电源线以及信号线反向插入，一旦接反，是有可能在几秒之内烧毁舵机内部的驱动电路的。

2. 要格外留意，千万不可以将舵机的正极径直连接至 ESP32 开发板的 3.3V 引脚上。当电压为不足 3.7V 的状况下，舵机的扭矩会呈现出显著的衰减情形。更为严峻异常的是，处于这种状况时，舵机甚至会全然卡死，不能够进行转动。

3. 当多个舵机一同开展并联运行的操作行为时，一定要给全部舵机统一外接符合电流规格的单独5V电源。这是由于舵机在运行进程里对电源的稳定性以及电流供应有着特定的要求，独立的5V电源能够保证每个舵机都能获取稳定且恰当的电力支撑，进而确保其正常且高效地进行运转。在这一过程当中，严格禁止多个舵机共同使用ESP32板载电源输出通道来供给电力。由ESP32板载电源输出通道给出的电力，也许不能够满足多个舵机一同运行时的电流需求，并且有可能由于电力分配不够均衡之类的问题，致使舵机运行不稳定，甚至出现故障，进而影响整个系统的正常工作。

4. 当开展不共地方向直接连接信号操作时，出现舵机抖动、乱转等异常状况的可能性极大。在进行布线这个过程当中，共地层的连接具有极其重要的意义，要运用粗导线来实施直连，防止经过面包板的多段转接路径，由于如此会引发压降损失，从而对整个电路的稳定性以及舵机的正常运行造成影响。

04接线完成验证步骤

在把全部线缆连接好之后，依照下面所呈现的顺序去做通电验证，如此能够迅速地定位接线错误：

1. ，将舵机的外部独立5V电源接通，接着，要确认舵机在通电之后，有没有出现那种轻微归位震动的情况，并且，还要确认是否没有出现异常的响动以及异常的气味。

2. 重新给ESP32主控单独接通电源，在这个时候能够察觉舵机并未呈现出没有收到指令就胡乱转动的那种不正常状态。

3. 在将官方开源的舵机测试 代码予以输入之后，舵机于 0 至 180 度这个范围之内，能够把设定角度的循环转动完整地予以达成，这便说明当下的 处在全然正常的状况之中。

连接标准塑胶壳舵机于ESP32时，其接线的关键核心始终围绕着“共地”“独立供电”“正确的GPIO PWM映射”这三个极为重要的要点来进行全面展开。在真正的实际操作当中，只要能够做到完全精准无误地对准接线所规定的定义，切实认真地落实好每一条具体的连线，那么几乎就能够成功避开全部新手有可能会遇到的接线方面的故障，不会出现任何问题。

着手进行实际操作的进程当中，极为强烈地建议你依照这样的一种操作顺序去予以执行，先是要确认一下线材颜色那种定义，紧接着要连接信号线，最终要连接power线路。在接通电源之前，再次参照本文所供给的接线对标表格认认真真地复核一次连接关系，像这样便能够一举达成可靠且稳定的舵机电路搭建。
