本文是按照大众普遍采用的标准6通道塑胶壳舵机的通用接线规范,用心整理出来的。当中,所有的操作步骤都经过了实际电路测试的检验,能够适应多数DIY项目、RC制作等一般使用场景下的接线要求。只要依照这些步骤去操作,就能够顺利达成舵机外接头的稳固连接,从而防止接反而损坏设备。

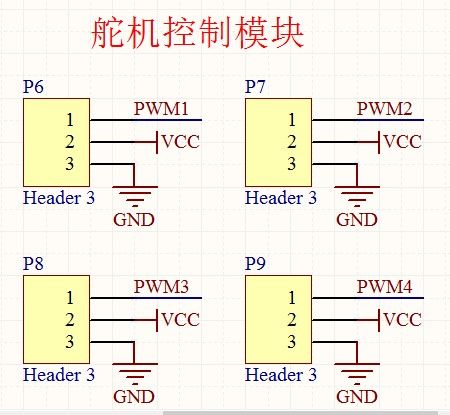

市面上多数常见的标准版舵机电源外接头,其3根引线,遵循行业默认的通用排序定义。
1. 棕色或者黑色的线,它是那种被称作GND接地线的,也就是代表着0V负极的线,它可是电路能够形成闭环的基础的回路呀。
2. 接入对应那规格的正极电源,是红色线,多数小舵机要连接4.8至6V的电源,大扭矩舵机则需匹配依据官方所标注的电压。
3. 橙色/黄色线:信号线(连接控制板的PWM信号输出端口)
![]()
需先对线路顺序予以确认,之后方可开展后续的接线操作,其关键核心要点在于:要先连接负极,然后再插入正极,绝对不可以将三根线随意进行混合插线,按照线序去连接电源。
1. 做断电准备时,在开展相关操作以前,要预先认真关闭你那带有舵机控制功能的板子以及外接独立供电装备的所有开关。然后,小心谨慎地拔下所有原来的插接线脚,操作过程周全细致,以此确保整个电路回路处于全然没有电的状态。这样做之后,才能够有效防止在接下来插接的时候出现瞬间打火使引脚烧蚀的情况句号。
2. 仔细拿着舵机电源外接头,把其外壳卡槽精准对准控制板信号端口凹槽,这是第一步。依据第一步确认好的线序,开始引脚穿接操作。开始操作前,先拿着棕色或者黑号线小心翼翼地插到对应GND引脚,要确保插紧且接触良好。之后,将红号线准确无误地插到正极电压引脚,以此为舵机提供稳定电源。最终,把橙色或是将黄号线安插至标有对应信号通道的PWM引脚处,借由这个方式来达成信号的精准传输,进而确保舵机能够依照预期的指令正常地运行。

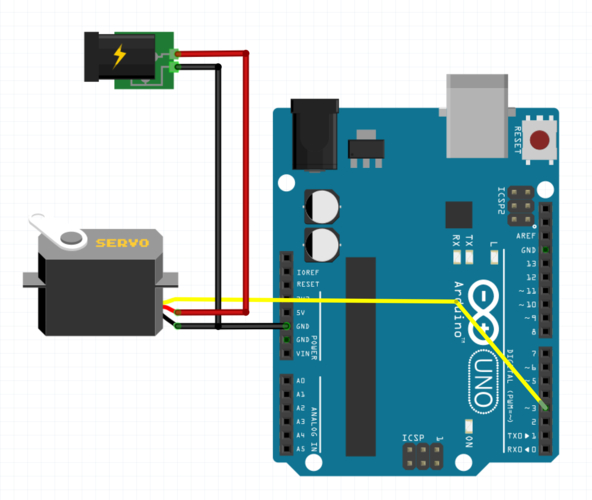

3. 在没有内置板载电源的那种场景之下连接外接独立电源时伟创动力舵机,,要极其仔细地把外部电源输出的负极接到从舵机外接头引出的负极公头或者母头上,要保证连接稳固而且接触良好。之后,又要特别小心翼翼地将外部电源输出的正极连接到舵机外接头的对外供电线头上,同样得确保连接具有可靠性,防止出现松动之类的情况。
4. 完成所有线路妥善连接后,以较缓慢速度轻轻打开电源开关,进行通电测试。接着发送控制信号向舵机发出一个中位角度指令,再仔细观察舵机运行状况,若舵机未出现剧烈抖动、未发出异常响声且未出现发烫现象,表明接线工作已成功完成。
![]()
1. 过流时用来增粗供电线并进行改线的场景是这样的:要是碰到那种有着大扭矩、大负载的标准舵机,原装自带的细细的原装线就很难承受住所需的电流,这种情况下,在把舵机电源外接头剪断之后,要去挑选平方数更大的电源线,还得仔细地对应着焊接正负极。信号线呢,可以继续连接原装的细引线,但是得严格按照用电线的电极顺序来操作。等完成了上面说的这些操作之后,用热缩管对裸露的焊点进行分组,逐个地包裹起来,好通过这样的方式做好绝缘工作。
2. 进入杜邦线临时测样的场景:存在手头没有专用适配插座之特定情形,此时需谨慎地把母对母杜邦线的针脚插入舵机电源外接头对应的三个孔内。随后,要依序逐根对应连接供电与信号引脚,于这个阶段,绝对要避免出现正负极顺序颠倒连接的错误行径,以此保障连接具备正确性与安全性。
平常能见到的那种接反的典型错误情况,会呈现出舵机在通电的那一瞬间,直接就把元器件烧坏,还会瞬间发热发烫,进而产生异味,以至于出现无法挽回的损坏现象,在新手这个阶段,建议在接线之前,把手机拿出来,拍摄照片来记录原本的出厂线序,每插上一根线,就使用马克笔临时做出标识的相对应记号。
到了行动阶段,强烈要求优先去做断电的操作。在逐项核对完二次线序之后,才可以确认再去进行上电。具体的操作是这样的:要完全依照通用线序,对电极的排布认真仔细地检查三遍。运用万用表的低电阻档伟创动力,测量负极跟信号引脚之间是不是存在通断短路的状况。在确保没有异常之后,再从低到高逐级调节电压来开展通电操作。对于经过二次核验完成的接线,能够保障长期连接不会出现接触不良、丢动信号等异常的问题。
再次清晰界定接线关键要点,通用颜色排列方式为负极接地连接棕色与黑色,电源正极连接红色,信号引脚连接橙色与黄色,先对原始线序予以确认,接着按照物理对应进行插线,之后断开电极进行核验,实现供电与通电。
