舵机一上电就抖动是什么原因？常见故障和解决办法全解

01上电即抖动的6类核心常见原因与对应排查方法

1. 供电系统输出异常

这是在实操里占据到60%以上比例的最为常见的缘由，众多新手径直运用单片机开发板的5V引脚单独为大扭矩舵机供应电力，驱动板USB口输出电流仅仅不到500mA，舵机在接通电源瞬间启动电流猛冲到1 2A，供电电压一下子从5V下降到3V左右，舵机内部的控制芯片无法获取稳定的参考电压，就会错误地识别位置信号不断修正回路，最终呈现出规律性抖动。如同不少航模新手在试机之际，并未给舵机配备独立供电，进而致使8台串联在一起的机械臂舵机，一旦接通电源便整体全都呈现出小幅抖动，然而当分别把5V/2A稳压电源独自外接至舵机供电引脚之后，抖动立刻就消失了。

核查此故障的办法着实简便：运用万用表电压档，于上电之际即刻测量舵机供电引脚的电压，要是上电瞬间电压猛地跌落大于0.5V 的话，便能够断定为供电功率欠缺。

断开舵机与开发板共用的供电线路，这是一种解决办法，要给舵机单独配备独立稳压电源，该电源的额定电流不低于舵机工作峰值的1.5倍，并且在舵机供电进线的两端并联100μF的电解滤波电容，以此来过滤电源杂波。

2. 上电之初控制信号处于悬空紊乱状态

在所有数字主控芯片上电启动的前几十毫秒到几百毫秒的这段时间中，其尚未完成初始化烧写程序，在此期间，所有IO引脚默认处于高阻抗悬空状态，当舵机的信号引脚捕捉到这段时间的不稳定杂散电磁干扰信号时，就会识别出错乱的PWM位置指令，进而触发抖动。许多单片机零基础新手在烧写完代码后，尚未初始化舵机控制引脚，上电瞬间舵机便会抖动好几秒，只有等主程序正常运行并完成舵机初始化设置后，这种抖动才会停下来，本质上，电控制信号空置是最为常见的诱因。

针对于有效解决的办法是，于程序之初始化阶段的最开始的一行处，径直将还未安排配置的舵机控制引脚下拉使之于低电压层面进行输出，等候主要控制部件运作前进到正式的舵机驱动部分时再转变成为脉冲宽度调制波来输出模式，同时也能够于舵机信号脚与接地端之间额外连接一颗阻值是10000欧姆的下拉电阻，平常情况下在没有得到控制指令之时信号电平保持稳定处于零电位状态，如此便不会识别出来混合干扰信号以及错误指令。

3. 初始中点位置校准偏离出厂标称值

出厂之后，舵机未曾开展位置零点复归操作，机械零位与内置控制电路板的信号识别零位，存在固定超出5%的偏移情况，一旦上电，电路为找寻预设的0度点位，会反复来回，以小幅度旋转的方式校准外部摆臂，直观展现出来的就是高频率震颤。这类故障极具典型性的场景为：刚拆封的全新、未校准的普通模拟舵机，倘若你未进行零位标定，便将摇臂安装卡入齿轮，致使舵机自动回中完全被堵死，上电瞬间就会开始卡顿，并持续抖动，持续数分钟后，舵机内部的塑料齿轮就会出现打齿崩牙的状况。

相应的处置策略：开展标准的舵机零位校准步骤，最先要给舵机接上与之匹配的标准电源，不施加任何别的指向信号，留出5秒钟时间让舵机回归到电路板事先设定的机械起始地方，切断电源之后紧扣输出摇臂固定归与在此校准之后的中点部位，输入舵机初始化程序先给出90度默认态势，证实物理路径与指令轨迹完全相符的，当两者位置完全重合后通电摇晃彻底根除！

4. 信号线距离大电流线路受到强烈电磁干扰

若在实操布线之际，舵机信号线以并排同捆的方式，与电机电源线、蜂鸣器高压驱动线一同走线，且走过的距离超过20厘米以上，运动会发生下述一种状况。与此同时，在该状况下会出现：因运动控制器上的大电流线路，持续进行通断变化，进而产生横向耦合的感应信号。此处在描述此状况中需强调的一点为：因上述感应信号混入到舵机信号线里，致使舵机信号线里原本的、正常的控PWM控制波形，遭到了盖过这一不良成效。举例来说，参赛队员在进行小型桌面竞速机器人赛调试时，将飞控制板引出的舵机线，与相邻的12V电机驱动线，在二者位置相近处绑扎在一起，随后，当刚刚接通电机电源时，即便电机尚未高速运转，所接收到的脉冲也呈现出杂乱无章的状态伟创动力，紧接着，连接信号的两个用以控制转向的舵机，便会在通电阶段集体出现抖动现象，到了后期，把它们的走线完全彻底地分开，并且使间距拉开至3厘米及以上，以此来屏蔽干扰，随后故障便消失不见了。

针对电磁干扰致使抖动问题的具体处理办法：舵机的控制线要独自走专门的独立信号通道，与驱动负载的强电线，需确保排线距离至少达到2至3厘米，倘若项目所处环境电磁状况格外复杂，建议直接选用屏蔽线来替换普通线材，将外屏蔽层在单端进行可靠接地，以此完全滤除掉外界耦合进来的干扰杂波。

5. 程序里 PWM 驱动时序出现参数偏差溢出错误

运用普通软件定时以手动方式生成PWM波来达成舵机伺服驱动之际，定时器的定时计数数组参数出现溢出偏差，要是程序未进行防抖的冗余校验延时处理，便会输出数量诸多的无效超宽窄脉冲。高校电气科创大赛中，学生团队编写的示例舵机测试代码，运行时忘记对应调整定时器分频系数，代码生成超出定义标准的脉冲范围错误信息，此信息被送到控制芯片里，而后舵机辨识不出有效位置脉冲信号，又因没有内置失效保护判定环节，导致控制环持续运行，舵机直接不停抖动，响应失效信号，无法进入稳定锁止状态。

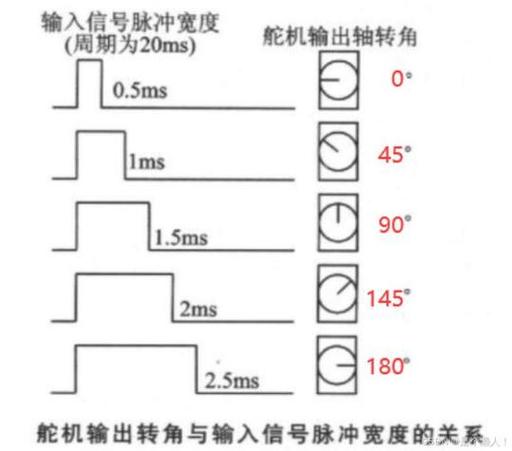

用于对应的校准排查的手段是，能够连接型号适配的逻辑分析仪，实时去抓取IO口输出的脉冲，与标准舵机PWM控制协议进行对比，常规的调制通讯是50hz信号，其周期在20毫秒的区间里，0.5到2.5毫秒对应着不同的180度角度。要是捕捉显示出来的脉冲宽度超出了约定的合理区间，那就表明程序参数存在错误，需要重新设置合理的定时分频函数，将输出值脉冲调整到能够完全归回标准有效信号区间。

6. 齿轮组发生磨损扫齿后动态卡滞

若是那种反复使用、年限长久、工作负载过载了好多回的老舵机，在其内部配合紧密的减速齿轮之间，当有部分齿牙发生局部严重磨损，进而产生旷量跳齿缺陷时，就算在没有任何外加扰动、给定零点的静止角度之下，齿牙啮合的虚位阻力呈现时大时小、波动不稳的状况，位置反馈组件接传回主控的偏差信号一直都没办法彻底归零，所以电机就不停地进行正反差速补偿，其运行姿态表现为高频来回、小范围抖震。很多长期频繁参与比赛的竞速车，使用普通且耐用性不佳的舵机，经历上百次大转矩激烈摆动后，上电初期常常伴随有低速齿轮空转的嗡鸣声，这是由于长期磨损致使传动组件间隙虚量超标，由此产生抖动效果。

齿轮磨损故障判定维修的办法是，先断电，再轻轻扳动舵机的输出摇臂，要是能感知到超过2度明显的异常旷量松动，那就基本可以确认齿轮组处于磨损卡滞的状态。出现这种情况，就得打开舵机外壳，拆开后拿出减速系齿轮零件组。接着更换全新完好、未出现损耗的金属或高韧性碳钢合金的备用齿轮件，重新上好润滑脂并组装好。还要彻底消除传动系全部不合理的间隙，最终完全解决异常抖动问题。

02上电抖动排查核心关键

综合去看，绝大多数情形之下，舵机一接通电源便开始产生抖动现象，其形成原因超不出几个优先权级别，第一方面是，供电时电流具备的承载能力欠缺，稳定程度不足，第二方面是，刚接通电源之际，主控IO以及外电路信号不稳定，出现虚飘状况，剩下的才需要去思索机械磨损、电磁干扰、程序脉冲偏差以及零位这三方面其余的故障形成原因。大部分这类常见情形，根本无需复杂、专门、专业的设备，只需依照从易到难的次序，先查查电源，接着判断走线信号状态，再去开展调试软件校准拆解，便能快速且高效地解决完全上电抖动类基础常规故障。

对所有操作人员而言，有通用且可落地的行动指南，每次承接全新舵机并完成实验项目后，需按固定流程执行排查作业。首次上电前，第一步要直接分离舵机的控制系统供电单部分，进行自主接线，给予足够功率余量，且额外并联选滤波电容做适配。通电上电调试前，先在写进工程代码里的程序初始化代码段首位，拉低所有未经预设布置为空的IO端口，预防干扰浮空毛刺。在布线处理作业时，一定要严格将信号分组与高压功率强电路径完全分开，避免引线之间的电磁互相串扰。执行以上标准化的全流程，依照此种情况伟创动力舵机，基本能够完全回避在接近概率为90%时，初次上电之际所产生的意外的舵机不正常抖动事故，进而来提升全部项目实操阶段的运行稳定性。
