无人机舵机，是机载飞行控制系统里的核心执行部件，它负责把电信号转化成精准的机械角度输出，是直接控制无人机副翼动作的关键装置，是直接控制无人机升降舵动作的关键装置，是直接控制无人机油门动作的关键装置，是直接控制无人机抛投机构动作的关键装置，理解它的工作原理，能帮助操作人员准确排查飞行中出现的角度控制偏差，能帮助操作人员准确排查飞行中出现的舵机抖动等常见故障，进而进行正确的参数调试，进而进行日常维护。
依据航空以及民用轻小型无人机所共同遵循的设计标准，主流的无人机用于控制舵面的舵机，是由四个核心的模块组合而成：
1. 动力单元，依据负载场景的差异，配备空心杯电机、无刷电机等不同类别的动力源，以此为整体转动供给原始扭矩输出。
2. 减速传动单元，它是由多级精密金属齿轮组构成的，它能够把电机输出的高转速、低扭矩，转化为舵轴所需要的低转速、大扭矩输出，对于部分承重较大的燃油动力无人机舵机来说，会采用钢质传动齿轮来提升使用寿命。
3. 该位置反馈单元，其核心部件是电位器，它与舵轴一体，会伴随着舵轴进行同步转动，能够在当下，把舵轴实际存在的角度，及时地变更成与之相对应的模拟电压信号，之后反馈至控制电路那里，以此达成闭环位置控制。
4. 控制线路单元，由信号解析模块、驱动放大模块、闭环运算芯片这三部分构成，它作为舵机的“控制大脑”，有着接收飞控传来的控制信号，以及对比当前位置偏差从而输出驱动指令的职责，其结构源自《航空运动 第四章机载执行机构通用技术规范》里的标准分类描述。

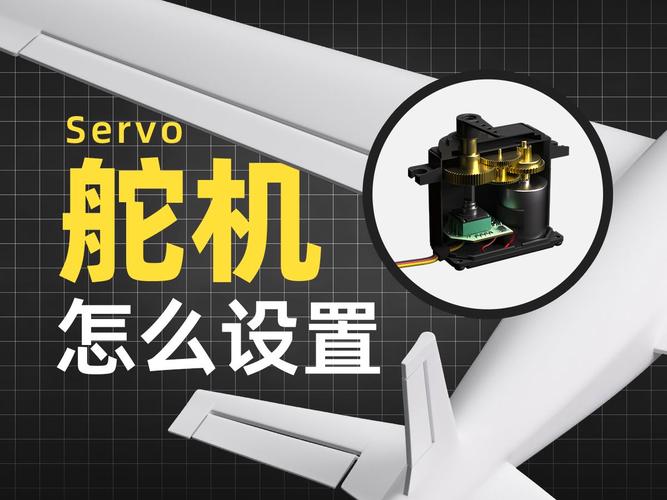

平素最为常见的消费级旋翼无人机用以操控机翼动作的常规舵机，便可验证此结构，将外壳拆开之后能依序见到外壳内部的微型电机，连接主轴的塑料强化齿轮，底部紧挨着齿轮轴的蓝色电位器，以及装载芯片的控制电路板，其完全覆盖四大核心模块。
控制舵机运行的完整逻辑，是那种经典的闭环位置伺服控制流程，整个过程当中，没有人工进行额外的介入，完全依靠自身去完成位置校准。

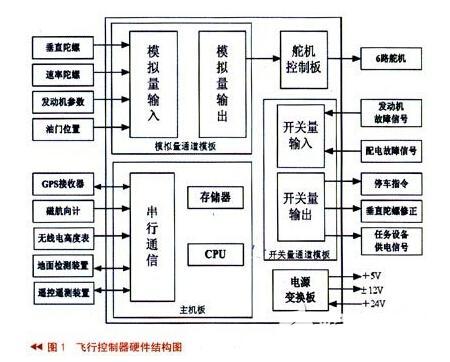

1. 阶段为信号接收：飞控系统依据预设的飞行动作或者操作人员的摇杆指令，来生成对应脉宽的PWM方波信号，将其传输至舵机的信号针脚；行业通用标准信号脉宽范畴为1毫秒至2毫秒，它们分别对应舵机转动范围最小值角度端、转动范围最大值角度端，中间按照每0.01毫秒的脉宽变化，会对应0.1°至0.2°左右的角度调整。这个参数定义源自《GB/T 38058 2019民用多旋翼无人机系统试验方法》中机载执行器的相关标准条款。
这一环节于日常飞行里极为常见，比如说，用户借助遥控器摇杆欲使无人机上升，飞控即刻便能够产出指定脉宽信号给予油门对应的舵机，进而转化成电加速动作响应。
2. 运算对比阶段：控制板芯片，将所接收到的目标角度，转化成对应的预期电位器电压数值，与当前电位器回传而来的实时实际电压，进行比对，迅速计算出二者所存在的位置偏差量。若无人机正常巡航未收到操作指令，此时目标值与反馈值保持一致，偏差量呈现零状态。
3. 处于驱动修正阶段时，控制芯片会依据计算得出的偏差大小以及偏转方向，输出与之对应的驱动信号，该信号经过放大电路后，被传送到驱动电机那一侧，随后电机便开始朝着消除偏差的指定方向转动，进而输出动力。
在新手入门场景当中，能够凭此直观感受，当设定舵机目标转到九十度，这代表着信号脉宽为一点五毫秒之际伟创动力舵机，要是当下实际舵轴仅仅处于六十度，检测电位器并反馈此时对应仅六十度的电压，芯片便会即刻判定位置差值是三十度，随即马上给电机通电，驱动其执行补充转动动作。
4. 闭环锁定阶段，电机旋转，带着齿轮减速器的传动，持续将动力输出传送至舵轴，同步带动同轴紧密连接的位置电位器转动，直到实时反馈返回的实际信号的检测角度，和刚刚接收的飞控给出的目标角度数值完全相等。当两者之间位置偏差无限接近于0，驱动环节信号随即自主停止供给，让电机锁止不动，舵轴精准固定到指定目标角度，再也不产生偏移动作。
平常进行的拍摄期间，去调节云台舵机转动状况十分具有代表性，云台要转动至35°方向位置实现稳定拍摄，整个过程全然依照这个闭环执行步骤展开而进行，调整到合适地方之后，舵机会维持稳稳当当的牢牢固定状态，以此杜绝画面出现来回晃动的情况。
这四步，构成完整闭环，循环往复，不间断地执行，进行更新、刷新、调整，响应速度通常在0.1至0.2秒量级的时间区间内，能完成一次舵机位置的全部校准调整动作，完全满足无人机飞行操控精度方面的需求。针对部分抛投专用特种无人机的舵机，额外增设控制闭环方案后，会再叠加力矩相关的检测反馈机制，锁定抛投释放锁紧力度，实现精准投放操作，该应用逻辑来自植保无人机抛投植保物料公开运行资料中的典型设计。
这是消费级入门无人机里当前应用范围最为广泛的那种类型，它是通过飞控端径直发送硬件标准独立PWM脉冲信号，经走线传输过来的，独立舵机独自占用相应一组三条引线电路，以此完成信号的整个传输任务，舵机能自行独立开展工作，所有的解码逻辑全部集成于芯片电路板内部，接线达成门槛低，调试上手难度也低，在90°的常见基础行程里，控制信号的调整不会相互间产生干扰，非常适宜个人新手针对无人机动力予以改装以及在基础新手测试场景当中使用。
许多大载荷工业多旋翼，甚至系留长航时无人机，普遍会选用这类新型方案型号的舵机，它采用串口通讯，以数字报文形式集中共享全机舵机的运动数值，不再需要单条引线对应连接单独各台装置器件，一根总线就能实现将超过10台数十个各不相同的舵机串联接入飞控运行并同时工作。在运行阶段，飞控下发带设定舵机ID编号的专属舵角指令内容，目标对应装置接收到后，把自身当前工作运行情况、实时设备温度、当前所带负载力矩数据回传上报给飞控总控系统，便于智能飞控依据整机载荷情况调整舵机群整体联合运行行为动作。
比如说，重载作业级航拍无人机的每一侧机翼，都分别装有3副翼的机构，它依靠CAN通讯来完成多个舵机控制协同的操作，机身减重的占比，同时进一步大幅简化了控制接线复杂的整体情况，使得很多线路的走线、维护、排查便捷性都得到了大幅提高。
1. 首次进行无人机舵机的拆装调试时，最核心且正确的操作方法是，先给舵机通电，进行中位校准，之后再去安装联动部件。若没提前校准，就强行把机械摇臂掰装在非中位状态下，会致使飞控端设置的目标0°与真实的舵机物理中位无法对应。后续飞行时，就极易出现副翼动作不对称，左右偏转不一致，进而导致炸机的情况。在完成飞动手初步调试之前，一定要提前在调试软件中输出中位测试值，以肉眼亲自观察判断摇臂是否真的完全处在几何中心的正确位置。
2. 正常状态维护环境适应性时，禁止让舵机机械结构进大量异物，在粉尘、雨后湿气较大地区作业，做完任务后，定期对表面无防水密封裸露的常规版本舵机进行开盖检查伟创动力，清洁齿轮运行空隙位置，对于工业级防水专用执行类的机型，还需要定期检查对接位置密封圈，确认没有出现明显开裂、变形、脱胶、老化的状况；每满100飞行小时，要定期重新用调试软件对全机载所有舵机全行程统一校准一回，防止电位器元器件长期磨损漂移出现动作控制偏差。
3. 在实操调整当中，要记住，每次进行调整时，对于舵臂行程角量，都要留出大概10%左右不会被用到的预留安全缓冲余度。当飞控端输出了极致的最高或者极低极限数值指令时，哪怕控制出现了突发偶发逻辑里小小的短暂执行跳满错误动作，都要避免舵轴持续超过物理转动硬卡顶死电机，防止电机长时间过热运行烧坏内部芯片跟电机，进而导致突发中途失控。
透过上述结构拆解以及全运行过程能够发觉，无人机舵机运动核心的实质实际上就是依照位置持续反馈持续消除偏差的典型闭环节伺服控制系统机制，并且该运行的所有各个部分环节彼此相互配合，不同种类控制线路收到指令以后经由电路解析单元进行对比，接着驱动机械传动机构输出精准到位角度从而最终达成精确闭环锁死。这一核心动作机理，几乎能解释所有应用于无人机场景的不同功能类型舵机，像调整动力的节气门舵机，精准抛投专用舵机,再或是普通控制面航模舵机，其底层核心机理毫无区别不会变。仅仅是配套结构部件，为适配差异工作场景做了配套对应强化设计，以满足行业差异性具体用途的专门需求。
