这篇文章伟创动力，是给船东以及轮机员，还有船舶维修人员，呈上一份齐全的船用液压舵机安装指南。其内容呢，是以图文以及视频的形式呈现，把从准备工作一直到最终调试的每一步操作流程，详尽地进行了拆解，可以为帮助用户自主而安全且高效得去完成液压舵机的安装工作。该文章严格依照船舶行业规范，所有操作步骤全都是基于《钢质海船入级规范》以及相关技术标准，从而保证信息的准确性与权威性。
为达后续流程顺畅之目的，避免安全事故之发生，安装前充分做好准备工作甚是关键，以下事项要完成：
1. 对技术文件展开核对：核对液压舵机设备所具备的铭牌，核对其产品合格证，要保证型号这一参数、扭矩这一参数、工作压力这一参数等各个参数都跟船舶设计图纸以及《船舶安全设备证书》所提出的要求呈现出完全一样的状态。
2. 工具与物料准备：
工具包含，液压扳手，此液压扳手是需要进行校准的那种；还有扭矩扳手；再有水平仪；接下来是激光对中仪；再然后是百分表；另外有内六角扳手套装；也有开口扳手；然后是液压油管扩口以及卡套工具；还有万用表和压力表。
物料包含，指定型号的液压油，密封胶比如乐泰587，密封圈包括O型圈、组合垫，无绒的清洁布，生料带，标准螺栓螺母。
3. 现场安全确认：
切断船舶主电源及舵机系统电源，悬挂“禁止合闸”警示牌。
将液压系统总阀关闭，对系统开展泄压操作伟创动力舵机，要保证管路当中不存在残余压力。
对安装基座展开清理，要保证它是清洁的，是平整的，不存在油污锈蚀的情况，而且要契合图纸所要求的平面度。
以下步骤为最常见的转叶式或柱塞式液压舵机的通用安装流程。
步骤1：基座处理与舵机吊装定位
进行这样的操作，要在洁净的基座面层涂抹薄薄一层密封胶，运用吊装设备也就是葫芦，平稳地把舵机本体吊运至基座的上方位置，接着缓缓下落，达到初步对准螺栓孔的状态。
关键要点在于，进行吊装操作之时，要利用专用吊耳或者吊装带，是绝对禁止运用直接钢丝绳来捆绑阀块抑或油管的。要做到保证舵机输出法兰也就是舵杆连接面，和基座大体上处于对中的状态。
在此处配上这样一幅图：将舵机吊装到基座的上方，对吊装点进行标注，明确水平仪放置的具体位置。
步骤2：舵杆与舵机法兰对中（最关键步骤）
行为：运用激光对中仪或者百分表予以精细对中 ，把测量工具逐个稳固于舵杆以及舵机输出法兰之上 ，测量径向偏差以及角度偏差。
标准要求，对中误差严格把控使其处于设备厂家说明书所规定的范围以内，一般来说，径向偏差要小于或等于0.05毫米，角度偏差要小于或等于0.05毫米每米，这是要通过进行细致调整舵机位置或者添加上合适的调整垫片才能够达成的。
容易出现的问题是，对于中部出现情况不佳的现状，会致使在运行的时候出现异常的振动状况，使得轴承磨损的速度加快，还会造成密封失去应有的作用。一定要进行反复的测量，一直到达到标准才行。
在这里配上一幅图，这幅图是激光对中仪测量的示意图，图中要标明测量的点，还要标注出允许误差的范围。
（此处可配短视频链接：演示如何使用百分表进行舵机对中操作）
步骤3：固定螺栓紧固
操作：按对角线顺序，分两次或三次拧紧基座固定螺栓。
标准是，得使用扭矩扳手，要依据厂家给出的扭矩值，来做最终紧固，绝对禁止凭借感觉去拧紧，还得记录下所有螺栓的最终扭矩值。
（此处应配图：螺栓紧固顺序对角线示意图及扭矩扳手使用特写）
步骤4：液压管路连接
操作：
1. 用清洁布和液压油彻底清洁所有管接头和油口。
2. 更换所有随机的密封圈，并在新密封圈上涂抹少许液压油。
3. 与泵站相连通向舵机的主油管之中的那些管口（P/T/A/B口），要给以保证让那管路的走向呈现出平顺的状态，不存在扭曲或者应力方面的情况。
4. 使用正确的工具（如卡压工具）完成卡套式或扩口式接头的紧固。
发出警告，管路连接出现错误，乃是致使系统没法动作或者遭受损坏的主要缘由。一定要对照液压原理图，去确认每一根管路的连接位置。

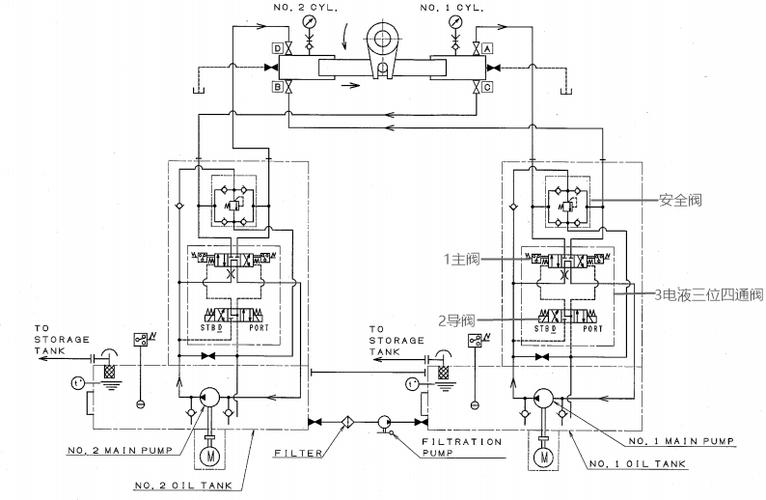

此处配上一幅图，这幅图是液压原理图的局部情况，并且要清晰地标注出P口、T口、A口、B口，还要有与实拍油管连接情况的对照，有呀。
在这个地方，是可以添加短视频链接的，这个短视频链接能够展示出来怎样正确地去更换O型圈，以及如何进行安装卡套接头。
步骤5：电气线路连接
执行这样的动作：去连接那舵角反馈器，以及电磁阀，还有压力传感器等带有电气性质的元件所对应的线缆。要保证接头具备防水的特性，并且接头是牢固的状态。
有这样一个标准，那就是要参照电气接线图，接着要使用万用表来确认线路的通断情况，同时还要确保绝缘电阻符合相应要求，一般来说这个要求是大于1MΩ。
安装完成不等于工作结束，系统调试至关重要。
1. 初次注油与排气：
向油箱注入规定型号和数量的液压油。
松开液压泵和舵机缸体上的最高点排气塞。
开启点动方式来启动液压泵电机，也就是瞬时启动后马上停止，查看排气孔出油状况，等油液持续流出且没有气泡冒出之后，把排气塞拧紧。这个过程要反复做好几次。
2. 无负载试运行：
在舵杆未连接舵叶的情况下（或使用专用工具脱开），启动系统。
手执操作舵令（像手轮那般），促使舵机朝着左右方向进行满舵转动，转动的次数有好几次，查看运转的时候是否态势平稳，有没有出现异常的响声发出。检查全部的接头，看看有没有出现渗漏的情况发生。
3. 系统压力与安全阀设定：
在系统压力测试口连接精密压力表。
把舵机转动到机械限位的位置，去测量系统溢流时候的压力，接着调整安全阀，使得压力数值能够达到说明书所规定的设定数值。
4. 满负载试舵与舵角校正：
连接真实舵叶。
将方向舵操作为向左打满舵，再进行向右打满舵操作，之后调至中间位置，检查核对实际呈现的舵角跟舵角指示器所显示的读数是不是相同，假使出现差值，则依照说明书的指引对反馈器加以调整。
记录从左满舵到右满舵的转舵时间，应符合船舶规范要求。
问题1：舵机不动作或动作缓慢。
排查，需检查电源，查看电机转向，确认系统排气是否彻底，核实安全阀是否误调为过低状态，检查泵是否损坏。
问题2：运行中有异响或振动。
进行排查，首要怀疑的是对中存在不良情况，要检查，液压油有没有被污染，油位是不是过低，再者要查看，轴承或者内部部件有没有磨损。
问题3：外部渗漏液压油。
排查：紧固接头；更换对应位置的密封圈；检查壳体是否有裂纹。
问题4：舵角指示不准。
排查：重新校准舵角反馈器；检查连杆机构是否松动。
以及行动方面的建议：船用液压舵机的安装属于那种技术要求特别高的系统工程，其关键要点在于精确地进行对中作业，规范各项连接操作，以及严谨地开展调试工作。建议从事安装的人员在整个过程之中，依照本文所给出的图文步骤以及视频演示来开展操作，并且要严格地把设备制造商所提供的技术手册以及船级社规范当作最终的标准。于每次完成安装之后，需要去填写完整的那份《安装调试报告》，并且要将其存档，以此来作为以备查验的用途。要是遇到了属于复杂类型的问题，那么就应该马上联系设备厂家的专业技术支撑人员，千万不要进行盲目性质的操作。
