在机器人、无人机、智能相机云台等设备开展开发进程当中的时候，舵机云台设计属于核心环节里的其中一个。好多开发者会遭遇一个实际问题：怎样去挑选舵机？如何去配合结构件？怎样才可以让云台动作顺滑而不产生抖动？本文直接针对这些核心问题给出答案，并且提供一套历经大量项目验证的设计框架，助力你于实际项目里能够快速实现落地。
舵机云台进行设计，其最终目的仅有一个，那便是要使得被搭载的设备，像是摄像头、激光雷达、机械臂末端这些，能够依照预期方向精准地、稳定地、快速地进行运动。不管你所从事的领域是安防监控、航拍云台、机器人头部，又或者是智能玩具，用户最为在意的基本上就是三点：
精准：指哪打哪，不偏位
稳定：运动时不晃、不抖、不振动
高效：开发周期短，成本可控，维护方便
所以，此文不会宽泛地讲述理论，然而却要径直就这三个核取需求给出能够转化为实际行动的设计思路。

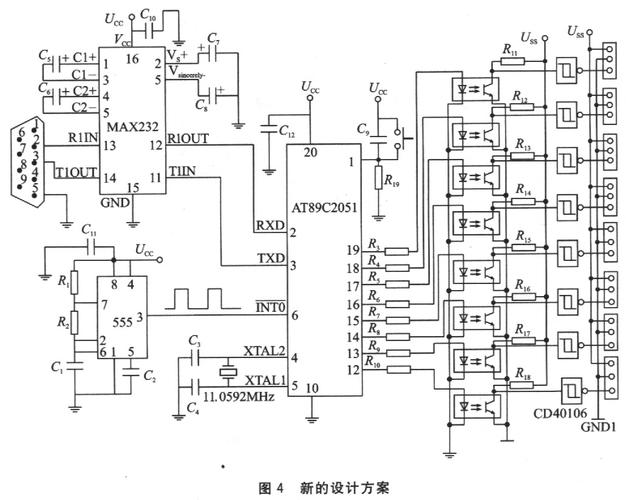

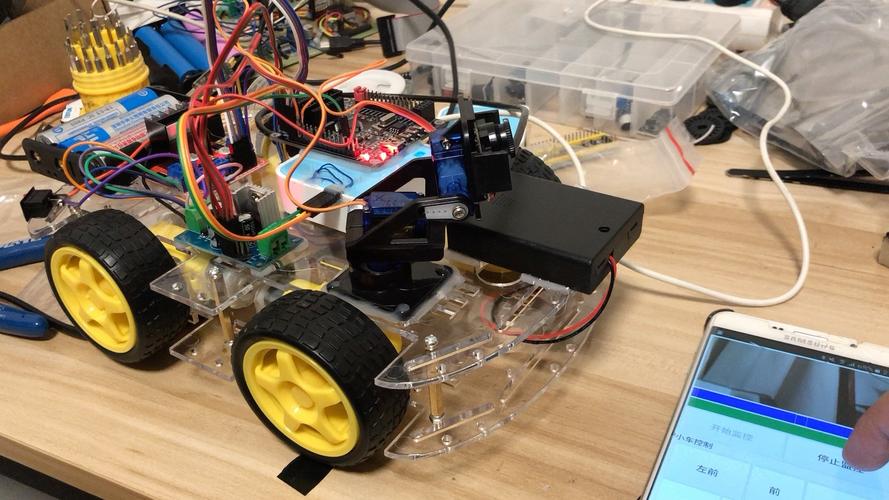

这里存在着这样一个极为典型的场景，有一位开发者，运用一对标准舵机搭建出两轴云台，这个云台的作用是用来承载小型 AI 摄像头。然而，当电机一旦启动之后，发生了画面剧烈抖动的情况，即便进行相应校准之后，回差现象依然存在，角度精度根本就完全无法满足目标追踪的需求。
原因分析：
1. 舵机选型和负载不相匹配，云台负载的重量大概是150g，选用的舵机扭矩只有2kg·cm，远远低于安全余量的要求，一般来说需要负载重量的3倍以上。
2. 处于控制状态的信号跟机械结构之间呈现出不符合匹配情况伟创动力舵机，所运用的舵机其响应具备的频率处于过低状况，然而云台控制存在的周期时间比较短，从而由此致使出现过冲以及振荡现象。
3. 结构刚度欠缺，云台支架运用3D打印PLA材质，于动态负载状况下，变形显著，致使反馈误差增大。
解决思路：
把舵机替换成那种扭矩大于或等于8kg·cm的，其采用金属齿轮以及全金属外壳，要提高负载能力，还有散热性能。
选用那种能够支持更高控制频率的舵机，像300Hz以上PWM的舵机或者串行总线舵机来进行选择，以此来减少控制延迟。
云台结构改用铝合金或碳纤维，确保刚性。
调整过后，这一云台，在运动平滑度方面有了提升，且提升幅度达到了百分之八十，抖动基本上被消除掉了，最终成功达成了项目所提出的需求。
在开始设计前，你量化以下参数：
负载重量（含云台自身重量）
运行范围，涵盖每个轴的角度范围，像俯仰呈现负九十度至正九十度，航向为零至三百六十度。
运动速度（如要求0.2秒旋转60°）
控制精度（如角度误差≤0.5°）
供电和通信的接口，像是5V以及12V，还有PWM或者串口以及CAN。
根据上一步参数，选择舵机时重点关注：
扭矩方面，安全系数要选择在三倍负载扭矩以上，若是举例来说，负载扭矩需要零点三牛米，那么就要选大于或等于零点九牛米的舵机。
金属齿轮（钢/钛合金）作为齿轮的材质 ， 这种材质的齿轮寿命要比塑料齿轮还要远远更优 ， 它是云台场景的标准配置。
其控制方式为，串行总线舵机具备多机级联的特性，能够实时提供角度反馈以及电流反馈，在性能方面远超传统的PWM舵机，故而推荐将其施用于复杂的云台之上。
尺寸以及安装方面：要留意舵机的外形究竟是不是跟云台结构相匹配的情况，给予推荐采用模块化设计的舵机，如此一来方便进行快速替换或者升级。
较为推荐的做法是，直接去挑选那种拥有模块化设计能力的舵机产品。这种舵机呢，它把电机、减速器、控制板、通讯模块都分别独立进行了封装。对于用户而言，仅仅需要依据自身需求去挑选相应的模块组合就行，如此一来能够节省大量的调试时间。并且在后期进行维护的时候，只需要去更换出现故障的模块，而不需要对整体进行拆换。
各轴运转中心，要保证负载重心从中穿过，也就是主轴位置，不然的话，因静态偏力矩影响，精度和功耗都会受波及。
当处理轴连接时，建议采用双轴承支撑的结构形式，以此来达成径向间隙减小的目的。
针对限位进行设计，要增添机械方面的限位，以此来避免舵机出现超行程从而导致损坏的情况。
在结构材料方面，优先去选择铝合金制成的材料，以及不锈钢所形成的材料，同时也要选择碳纤维所构成的材料，要避免使用低刚性塑料所制成的材料。
电源方面，舵机启动的那一瞬间，电流会特别巨大，能够达到额定电流的三至五倍，所以一定要选择功率足够的稳压电源 ，并且走线要尽可能短且粗。
通信方面，要是采用串行总线，比如说RS485/CAN，那要留意终端电阻匹配，避免信号进行反射。
推荐使用独立的运动控制芯片，或者推荐使用微控制器，由其执行闭环PID，以此实现平滑加速，或者实现平滑减速伟创动力，此为控制器的要求。
整定PID参数时，，通过手动调节P值，以此来消除稳态误差，接着，再适当添加D值，从而抑制过冲现象。而对于I值，只有在需要消除静态偏差的情况下，才添加少量。
改变运动所依据的曲线规划方式，采取运用S形加减速曲线来替换矩形波加速的做法，能够极大程度地削减抖动。
依照舵机反馈回来的电流数据，以及角度数据，来实施实时状态监测，借此判断是不是出现了堵转情况亦或是卡顿现象，从而能够及时进行修正。
核心观点为，舵机云台设计若成功，其中八成是由前期需求明确以及舵机选型所决定，而另外两成是依靠结构与控制。选对舵机乃是决定成败的底线所在。
行动建议：
第一部阶段，花费半天的时间，对所有需求参数进行量化，进而制作出一份需求表单。
第二阶段，依据需求表单，去挑选一款舵机型号，该型号要求扭矩要满足条件的，控制方式是匹配的，并且具备模块化设计能力的。
阶段为第三，优先去于搭建原型测试平台，先对运动精度以及稳定性予以验证，之后才去致力于固化结构方案。
着重注意：千万别在刚开始的时候就一味低沉着头去绘制结构图或者编写代码。要将舵机的选择择取正确，把负载的重心调适到合适状态，接下来的工作才能够达成事半功倍的效果。
最终得出的结论是：不管你身为的身份是刚开始接触的新手，还是经验丰富的工程师，只要依照“需求进行量化，接着舵机进行选型,随后结构实现匹配，采取闭环控制”这样的一条路径，便能够设计出一个具备稳定特性、精准程度以及可靠性能的舵机云台。就在今天开启你第一个原型的搭建行动吧。
