好多电子爱好者，在头一回做舵机仿真时，都会碰到电机转也不转、角度不正确、程序烧录完没反应等平常问题。这篇文章会从最开始，教你怎样在软件里达成舵机的仿真搭建跟调试，保证你能够迅速上手，且顺利达成舵机的角度控制。
软件是一款流行的用于电路仿真的软件，它支持单片机与外围设备共同进行仿真。舵机仿真调试，说的是在里搭建一个完整的仿真环境，这个环境包含舵机、单片机控制电路以及程序，通过调试PWM信号与程序逻辑，去验证舵机的角度控制是不是准确。
像机器人关节控制，云台摄像头转向，舵机测试等，这些都是常见的应用场景。借助仿真，在不连接实际硬件的状况下，你能够提前去验证控制逻辑，进而避免出现烧坏硬件的情况。
在开始仿真前，请确保你已准备好以下内容：
1. 软件，建议选用 8.0以及更高的版本，其内部设置有舵机库。
2. 单一芯片计算机，常常会用到，还有STM32等等，在这个例子当中，是以作为示例的。
3. 在里具有自带的SERVO，此处于Pick > SERVO这个位置，它属于舵机。
4. 可以用于编写以及编译单片机程序的编程工具是，Keil C51或者MDK。

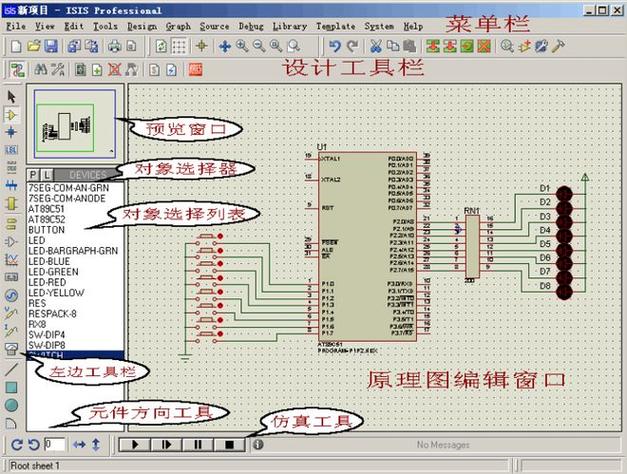

1. 打开，新建工程。
2. 点触P（即Pick ）伟创动力，逐个添入如下元件：
（单片机）
SERVO（舵机）
晶体振荡器，其频率为11.0592兆赫兹或者12兆赫兹 ，名称为。
CAP（电容，30pF两个，用于晶振）
RES（电阻，10kΩ，用于复位）
POWER（VCC，5V）
（GND）

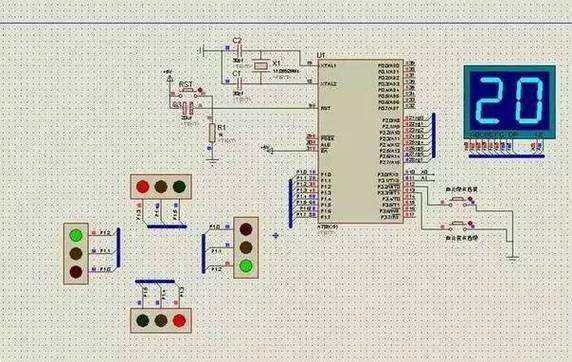

3. 按如下方式连接电路：
晶体振荡器的两端，分别连接单片机的XTAL1以及XTAL2的接口处，各自接上一个30pF的电容，直至连接到GND这个位置。
先将复位引脚RST连接10kΩ电阻，使其与GND相连，与此同时连接一个接到VCC的10μF电容，此为上电复位。
舵机信号线（SIG）接单片机P1.0（或其他I/O口）。
舵机电源线（VCC）接5V，GND接GND。
单片机VCC接5V，GND接GND。
舵机角度的控制，是依靠PWM（脉冲宽度调制）信号来达成的。标准舵机（像SG90这类）的控制周期设定为20ms伟创动力舵机，脉宽处于0.5ms至2.5ms这个范围时，所对应的角度是0°到180°。
以下是一个，用于控制舵机，使其旋转到，九十度的，简单的程序。
#
sbit servo = P1^0;
void ( int us) {
while(us) {
_nop_();
_nop_();
}
}
void ( int ms) {
int i, j;
for(i = 0; i < ms; i++)
for(j = 0; j < 110; j++);
}
void ( int angle) {
// 脉宽计算：0°对应0.5ms，90°对应1.5ms，180°对应2.5ms
// 假设12MHz晶振，1ms约1000个机器周期
// 简化：使用延时函数模拟脉宽
int pulse = 500 + (angle * 1000 / 180); // 脉宽微秒数
servo = 1;
(pulse);
servo = 0;
(20000 pulse); // 周期20ms
}
void main() {
while(1) {
(90); // 旋转到90°
(1000); // 保持1秒
}
}
在Keil里创建新的工程，选取，撰写上述的代码，进行编译，进而生成.HEX文件，这一过程叫做编译与生成.HEX文件。
1. 返回到，双击单片机，于弹出的属性窗口里，寻觅 File，挑选刚才所生成的.HEX文件。
2. 轻触左下方的运行按钮，也就是那个播放图标，随之开启仿真。
3. 观察舵机指针是否转动到指定角度。如果无反应，检查：
晶振频率是否与程序中一致
复位电路是否正确
舵机信号线连接是否正确
针对那些有着高精度要求的场景而言，给出的建议是运用单片机定时器中断去生成PWM信号。下面所呈现的是一个借助定时器T0来产生20ms周期PWM的示例核心代码：
void () {
TMOD = 0x01; // 定时器0，模式1（16位）
TH0 = (65536 200) / 256; // 每200μs中断一次
TL0 = (65536 200) % 256;
ET0 = 1;
TR0 = 1;
EA = 1;
}
于中断服务的程序里面，借由计数去控制舵机的脉宽以及周期，能够达成更为稳定的控制效果。
核心要点是，舵机仿真调试，其本质乃是去验证PWM信号以及单片机控制逻辑的正确性，关键之处在于，电路搭建要准确，程序脉宽计算不能有误。
行动建议：
1. 按照本文所阐述的那样，先去搭建基础电路，接着加载示例程序，然后观察舵机将旋转至90°。
2. 把程序里的角度值予以修改，对不同角度（像是0°、45°、180°）的控制效果展开验证。
3. 尝试使用定时器中断生成PWM，提升控制精度。
4. 向着更深层次拓展成为多舵机操控，或者跟传感器联合进行调试进程，以此模拟机器人关节的动作表现。
不通过真实购买舵机，借助仿真调试，你能够把舵机控制原理迅速掌握，为后续硬件开发奠定坚实基础。坚持“先仿真然而后实做”的原则，试错成本能够被有效降低，开发效率能够得以提升。
