船舶舵机的舵角调节, 是轮机维护里面特别频繁的活儿。这事儿直接关系到船怎么动得快不快。也会影响航向能不能稳当。舵角调节最根本的意思就是得保证实际转的角度和机器上显示的对得上。
还要能在整个能用的范围内。动作要平顺顺畅。不能卡壳儿不动。下面会拿四个维度来说事儿。讲的是标准参数, 操作步骤也涵盖在内。还分析了常发生的故障, 以及调整的要点。这些都直接拿来就能用的规范。
舵机标准舵角参数（依据SOLAS公约及船级社规范）
最大的舵角通常被设定为负35度到正35度, 有一部分船舶的设定是负38度到正38度, 这个数值需要跟舵机上面的铭牌以及那个关于船舶操纵特性的说明书保持一致才对。
操舵的响应时间是这么算的, 从满舵转到另一个方向的满舵, 也就是角度从35度变成负35度, 这个过程在主推进的情况下, 总时间不能超过28秒。如果是使用辅机的舵机来进行操舵操作的话, 所花的时间也不能超过35秒。
在中间舵位, 也就是那个零度角的位置上, 它的回程偏差是不超过一度的那个数值。
舵角指示器, 这个指在驾驶台上的指针显示的角度, 跟舵叶实际转动的角度相比, 它们之间的偏差小于或者等于一点五度。
舵角调节标准操作步骤
1. 执行断电挂牌这一操作, 具体的做法就是把舵机的电源给断开掉, 然后在相关位置悬挂起写有禁止合闸这几个字的警示牌, 还要确认液压油路里面的压力已经全部泄放完毕。
2. 进行目视检查的这一个过程, 具体的操作方式是要去看一看舵轴还有轴承以及液压油管它们这两个部位是否有渗漏的问题或者是出现了异常的磨损的情况, 并且对于发现的异常位置一定要做好记录。

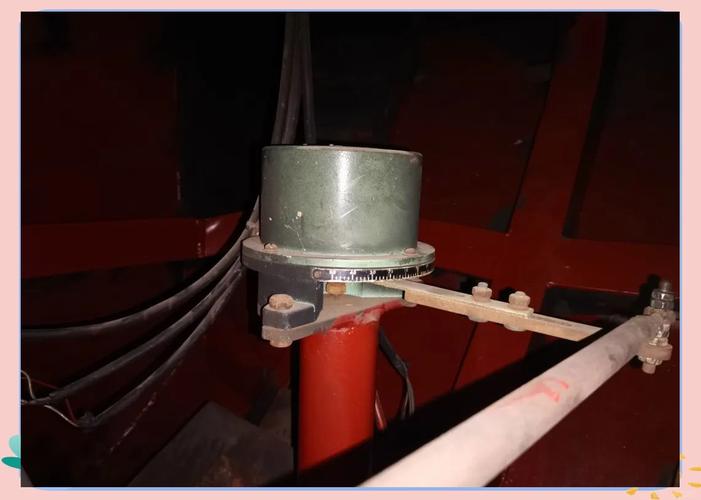

3. 把舵叶放到那个正中间也就是0度的地方。然后再去调整一下舵角指示器上的那个零点。让驾驶台里面的指针变成零位的状态。
4. 进行满舵验证操作, 需要分别把舵叶转到左满舵的位置, 也就是正三十五度, 然后还要把舵叶转到右满舵的位置, 也就是负三十五度。
在这个时候, 要去核对仪表上的指示器读数, 还有实际测量到的舵角之间的差距。如果发现两者的偏差超过了度一点五度的话, 就需要去调整指示灯的拉杆长度了, 同时还要去调整传感器的零点位置。
5. 对行程限位展开调整工作, 要去检查舵机那个行程开关所处的位置到底对不对, 然后要确保那个限位开关能够在满舵角度正负1度的地方被可靠地触发掉, 这样一来才能防止舵叶去撞到限位装置。
6. 先复位通电, 把位置调回零位, 然后合闸给上电, 接着就开始做空载的操舵测试, 一边试一边看各个舵位的动作平不稳定, 有没有听到奇怪的声音。
7. 关于负载验证这一项事情, 我们需要让船处于锚地或者港内的环境中, 并且要保持低速行驶的状态。
然后, 我们要去实际操作舵机, 使得舵面转到每一个预设好的角度上去, 这些角度包括了0度、15度、30度以及满舵的情况在这个时候, 我们要把相应的响应时间和指示产生的偏差都给它详细地记录下来。一步是要把这些信息填写到舵机调试记录表里面去, 以此来完成这个步骤。
常见故障案例与对应处理
案例一只出现在那种比较老的那种海船上面情况就是, 那个舵叶它实际转动的角度偏大, 当满舵的时候, 这个舵叶已经转到正三十七度才停下来的时候驾驶台上面显示出来的度数还是正三十五度, 常见的原因有行程开关里面的弹簧因为疲劳导致性能下降, 限位螺钉松动, 解决方法是先重新调整一下限位螺钉的预紧力矩一直到规定的数值一般是在八到十二牛顿米之间, 然后再换掉那些已经老化的弹簧, 再复测并确认。
这种情况在更换了舵角指示器之后是经常会发现的, 也就是咱们说的案例二, 你会碰到驾驶台上的指示数值跟实际舵叶的位置总是存在一个度数固定为3度的偏差, 出现这个现象的原因在于新安装的那个传感器的零点根本没有进行校准这样的操作, 你需要采取的处理手段就是先把舵叶给机械状态下的锁定住让它处于0度的位置, 然后再去调整传感器上面对零点的电位器或者说是电子的那部分零位参数, 一直弄到驾驶台上面的指针归回到零点的位置去, 再去把各个对应的角度一个一个地进行复核一下。
核心结论与行动建议
舵角调节这一项工作, 它的核心目标就是要把指示弄准、要把行程稳住、还要让响应速度快起来, 这三个方面是不可以缺少的, 少一个都不行。我们建议轮机部门要把舵机舵角校准这项任务纳进每一个季度的定期维护计划里面去。在每一次做完大倾角的操舵操作之后, 应该要去增加一次零位复核的动作。
万一要是发现舵叶在动作的时候出现了卡顿的情况, 或者发现来回回偏移的程度是在一步一步地增大的话, 那么就在二十四小时内部完成那种行程限位以及轴承间隙的检查, 这样才能避免因为带病运行最终导致舵轴被卡死这样的后果出现。
安全与记录要求
所有的调节操作, 都要在船舶已经停泊的状态之下进行, 同时主机的状态也要是处于熄火的状态。在航行的时候, 是绝对禁止去拆动舵机的机械部件的。
在每次完成调节工作之后, 都有必要去认真填写那份《舵机调试记录》, 要把调节之前和调节之后的那些每个舵位的具体数据都记清楚, 同时还要记下操作的人还有当时的日期, 把这些资料都整理好进行归档, 以便等待船级社的验船师来进行核查。
如果舵角指示器的偏差超过了2°这个数值的时候, 那么就应该立刻去把情况报告给大副。同时, 要在航行日志里面把这件事情给注明清楚。除此之外, 还需要安排后续的校准工作。
一定要依照上面说的那些步骤还有那一些标准去执行, 只有这样，才能够好好地把舵机在整个使用寿命期间都一直保持着它的操纵时候的准确度, 并且还能够把那些因为舵角没有对不准而引发出来的偏航或者是碰撞的风险给降低下去。
