舵机借助PWM信号，也就是脉冲宽度调制信号，来实施控制，这是用于所有标准舵机的通用控制方式，并且是当前在工业自动化、机器人、航模等领域里最为成熟、被采用得最为广泛的控制方案。
简而言之，操控舵机仅需三根线，一根是电源线，其颜色为红色，一根是地线，它的颜色是棕色或者黑色，还有一根是信号线，颜色乃是橙色或者黄色。当中，信号线的作用是传输PWM控制信号，电源线的功能是供给舵机运行所需要的电力。
有一平常案例：于你组装一台机器人小车之际，要使机械臂抓取物件。你借由单片机（像）的某一引脚输出PWM信号至舵机的信号线，舵机便会依据PWM信号里脉冲宽度的差异，精确地转动到指定角度（像0度、90度或者180度）。
PWM信号是控制舵机的标准语言。它的两个关键参数是：
周期：通常为20毫秒（ms），即每秒发送50次信号。
脉冲宽度，是指高电平持续的时长，其一般处于0.5ms至2.5ms这个范围之中。

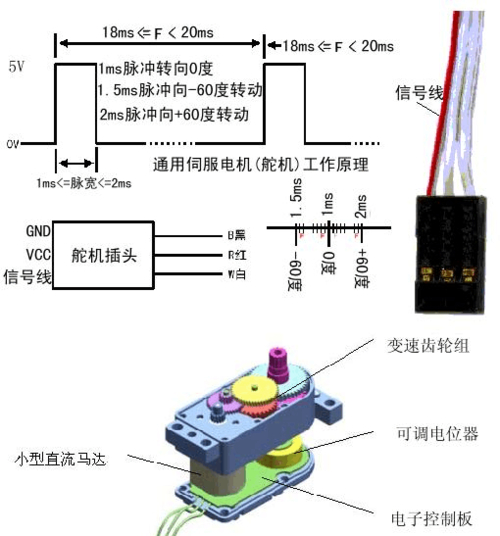

脉宽与角度的对应关系（标准180度舵机）：
数据的源头是，上述那些参数属于国际通行的舵机控制标准，要适用于、Hitec、辉盛等主流品牌的标准模拟舵机，并且已经被广泛验证于工业实践以及学术文献之中。
控制流程：
1. 如单片机、遥控接收机这类的控制器，会产生一种具有周期20ms的PWM波形的情况。
2. 舵机内部的控制电路检测信号线上的高电平脉宽。
3. 控制电路将脉宽与内部电位器的当前角度进行比较。
4. 驱动电机正转或反转，直到输出轴角度与脉宽对应值一致。
某些高端数字舵机具备串口通信支持能力，例如UART、RS485、CAN总线这些方式伟创动力舵机，借助发送数字指令来实施控制。
典型协议示例：
协议，要发送二进制数据包，该数据包包含ID，包含指令长度，包含角度值，还包含校验和。
PWM总线协议，采用单总线方式，多个舵机共同使用一根信号线，依靠地址来进行区分。
使用场景包括，人形的机器人，具有多个自由度的机械臂，此机械臂需要同时操控超过10个以上的舵机，还有需要反馈角度以及温度的智能系统。
存在着极少数特殊的舵机，其能够直接借助于0至5V的模拟电压来对角度进行控制，其中0V对应的是0度，5V对应的是180度。然而这种方式，其精度是比较低的，并且抗干扰的能力也是比较差的，目前基本上已经被PWM方式所替代了。
无论哪种品牌或型号，标准舵机的三根线颜色和功能固定如下：
重要注意事项：
不要将信号线和电源线接反，否则会立即烧毁舵机内部电路。
舵机标称值所对应的电源电压是要符合 的， 如果电压过于高开 始 烧 毁， 要是电压过低就会致使抖动或者不动作产生。
在单个舵机启动的那一瞬间，其电流能够达到1A至2A这个范围。不可以直接从单片机的引脚那里获取电力伟创动力，一定要使用独立的电源才行。
能够控制舵机的方式只能是通过PWM信号来进行，这是那种唯一的通用标准且可靠的控制途径。不管你所运用的是模拟舵机还是数字舵机，不管该舵机属于什么品牌，其信号线接受的俱是PWM脉冲信号哎。对舵机实施控制的实质就是对PWM信号的脉冲宽度予以控制呀。
1. 若是你初次运用舵机，那么要先备好一块 UNO或者STM32开发板，用“红色接5V、棕色接GND、橙色接D9”这样的形式去接线，上传一个简单的Sweep示例程序，也就是脉宽会从0.5ms慢慢变化到2.5ms，接着观察舵机是不是从0度匀速转动到180度。这可是验证舵机以及控制代码是否正常的最为快速的办法。
2. 假设你碰到舵机出现抖动状况或者出现不转动情形：那么请按照先后顺序去进行检查：其一，查看电源电压是不是充足（借助万用表来测量）；其二，判别信号线是不是接触处于良好状态；其三，确认PWM周期是不是为20ms；其四，检查脉冲宽度是不是处于0.5ms至2.5ms这个范围当中。90%的问题是出现在电源供电不足这方面。
3. 需同时控制多个舵机时，要为每个舵机分别分配独立的控制引脚，或者采用等PWM驱动模块，该模块能同时输出16路PWM信号，并且不占用主控芯片资源，千万不能把所有舵机的信号线并联到同一个引脚。
4. 要获取具有权威性的技术资料，得以查阅这一《舵机接口标准ANSI/TIA 102.BAAA 2018》，此标准是由美国电信工业协会所发布的，当然也可以去查阅各单片机开发板的官方示例代码库，就像的Servo库呀，还有STM32的PWM输出例程。这些来源给出的是能够进行验证的、可以直接拿去使用的技术方案。
按着上述步骤去操作，那你能够于30分钟之内达成首个舵机的控制以及调试。
