航模、车模、机器人等项目里的常设基础执行部件，是模拟舵机。初次接触它之际，最要记牢的核心结论即为：模拟舵机借由PWM（脉冲宽度调制）信号实施控制，把工作的周期固定做20ms（对应50Hz频率），其响应的速度以及平滑度，是取决于控制器所发送信号的刷新率的。要是您的控制器输出的是标准５０Ｈｚ的ＰＷＭ信号，并且接收机输出的也是标准５０Ｈｚ的ＰＷＭ信号，那么模拟舵机能够正常地运作；倘若却运用了高频数字信号，也就是频率在３００Ｈｚ以上的那种信号，那么模拟舵机就会出现颤动、发热，甚至会遭到损坏。
接下来的内容，会助力您迅速把控模拟舵机的所有关键要点，不用再去搜寻别的资料。

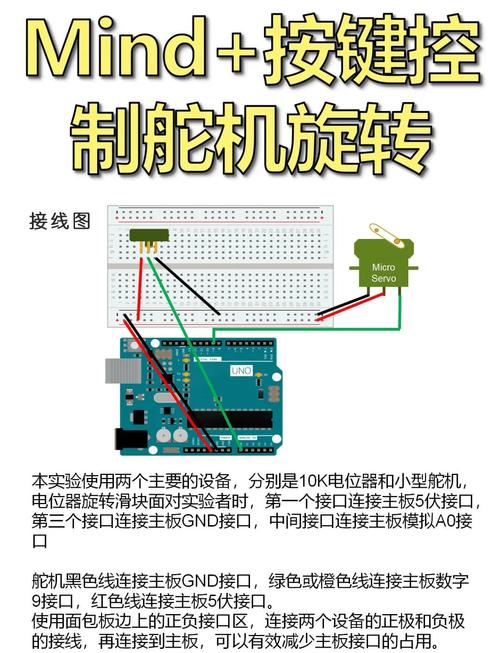

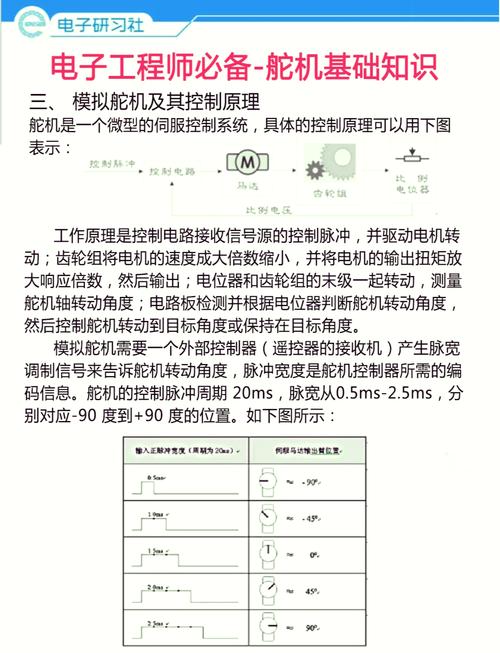

一种把电信号转化成角位移的伺服机构是模拟舵机，其内部核心组件有直流电机，还有减速齿轮组，以及位置反馈电位器，另外还有控制电路板。
工作流程（简洁版）：
1. 信号PWM由控制器来发送，其周期是20ms，高电平的时间处于0.5ms至2.5ms之间，此范围对应着0°到180°或者更大的范围。
2. ，控制电路会进行一项操作，这项操作是把输入的PWM高电平时间拿来与电位器反馈回来的当前角度电压作比较。
3. 若存在差值，电路驱动电机正转或反转，直到角度一致。
4. 电机停止，保持位置。
核心限制条件是，模拟舵机所运用的控制电路借助模拟比较器，其每隔20ms才会对信号展开一次检测，进而更新电机驱动。这就表明，它没有办法去处理高于100Hz的刷新频率，它的典型工作频率是50Hz。
核心建言：要是您所从事的是低成本教育类机器人，或者是简单舵机云台，又或者是入门级固定翼航模，那么模拟舵机全然能够满足需求。然而要是涉及穿越机，或者3D特技直升机，亦或是高速竞速车，那就一定要去选择数字舵机。
案例1：一位航模新手组装FMS 800mm滑翔机，使用了模拟舵机做副翼。飞行中发现打杆后副翼反应有明显延迟，飞机动作不跟手。
原因在于，该接收机输出的是默认的50Hz PWM信号，然而模拟舵机自身的响应时间，也就是电机从静止状态到达目标位置的时间，大约是0.15至0.2秒，在叠加信号周期之后，总的延迟大概是0.25秒。
实现解决办法：将其更换成同规格的数字舵机，该数字舵机的响应时间处于0.05至0.07秒这个范围，如此一来便能够显著地得到改善。要是预算有所限制，那么可以把遥控器上面的“速度”或者“延迟”设置进行调高，然而借助这种方式并不能起到根本性地解决问题的作用。
案例2：某爱好者制作六足机器人，使用模拟舵机控制腿部关节。调试时发现部分舵机抖动、发热严重。
缘由所在，机器人控制板，像的Servo库，其默认刷新频率是50Hz，然而用户代码里循环速度太过迅速，致使每10ms就会调用一回write()函数，于实际输出信号而言变成了100Hz不规则脉冲，模拟舵机没办法稳定进行解析。
解决：于里头设置.write(angle);之后，增添delay(20);以保证两次写入的间隔不会小于20ms。或者运用servo.(pin, min, max)来固定信号周期。
案例3：某用户将模拟舵机接入飞控的舵机输出口，未修改参数。地面测试正常，起飞后舵机突然无反应。
因由，的默认设置为数字舵机模式，此模式刷新率是400Hz。模拟舵机于高频信号状况下伟创动力，其内部电机持续接收到驱动脉冲，致使驱动芯片过热，进而造成保护性停机。
处理：于 里，把相应通道的“PWM速率”由“400Hz”更改为“50Hz”。或者运用PWM转换器（50Hz转50Hz隔离模块）。
1. 检查控制器输出信号，借助示波器或者逻辑分析仪对您配备的接收机、飞控以及开发板的PWM输出频率予以测量。倘若输出频率体现为50Hz（周期是20ms）并且处于稳定状态，那么模拟舵机便能够投入使用。要是输出频率高于100Hz，那就仅能选择数字舵机。
2. 先来计算所需的扭矩，其扭矩的单位是千克厘米，计算方式为，用负载的重量乘以力臂的长度，再将所得结果除以二，也就是安全系数，从而得出所需扭矩的数值。比如说有一种机械臂，它的重量是零点二千克，力臂的长度是五厘米，按照上述的计算方式，就能够得到即零点二乘以五的结果再除以二，最终得出的所需扭矩是零点五千克厘米，那么在选择的时候，选取三到五千克厘米之间就可以满足要求了。
3. 物理尺寸以及电压需进行检查，常见的规格存在9g，其对应的尺寸为23×12×22mm，还有20g，尺寸是32×16×30mm，另外35g，尺寸为40×20×38mm。工作电压一般处于4.8V至6.0V之间，锂电7.4V不要去连接，除非有标注表明支持高压。
达到这样的供电要求：模拟舵机堵转的时候，电流能够达到1A至2A。在多个舵机一同进行工作的情况下，一定要使用独立的BEC或者舵机驱动板，千万不要从接收机那里获取电力（接收机通常仅仅能够提供1A）。
如下就是安装时需要注意的，当舵机臂跟负载相连接之时，要先手动转动舵机那种输出轴，使之到达中位，一般而言信号所对应的就是中位，之后再去安装舵机臂，从而防止在上电之后出现瞬间冲击的情况。
因为模拟舵机往常并不具备防水性能，所以对于防水防尘这方面，若要在户外使用它，请涂抹防水硅胶，或者在壳体缝隙处贴上胶带。
请您记住这三个最核心的观点：
1. 有着模拟功能的舵机，仅仅能够在大概50Hz的PWM信号情形下开展工作，不要直接连接到具备高频特性的数字舵机接口，要不然就会出现损坏的状况。
2. 对成本敏感，且响应速度要求不高的项目，适合用模拟舵机，像入门航模，教学机器人，简易云台。
3. 先测试一下控制器信号频率，还有电压，在进行选型之前，这一步，是最容易被忽视的，然而却是最为关键的。
现在您可以立即采取的行动：
若手上已经有了模拟舵机以及控制器，那么要用万用表去测量控制器输出端的电压，这电压要分空载和带载两种情况测量，并且还要确认PWM频率伟创动力舵机，此频率可用示波器或者的函数来测量周期。
要是正打算去购买，那就把您的项目需求给罗列出来，像扭矩、尺寸、预算、控制器型号这些方面，然后依据本文的选型三步法来作出决定。
要是您于使用期间碰到了本文没涉及的问题，那就记录下舵机的型号，还有控制器的型号，以及电源的配置情况，以及故障所呈现出来的现象，接着在专业论坛，像RC 、中文社区那里，搜索“模拟舵机 + 您自身具体的问题”，一般来说已然存在现成的解决办法了。
沿着上述指引去做，您能够彻底躲开模拟舵机运用期间的绝大多数圈套，凭借最低的花费达成可靠的运动操控。
