核心结论：舵机接线只需识别3根线——电源线（红色）、地线（黑色/棕色）、信号线（橙色/白色/黄色），按对应接口连接即可正常工作。
本文针对如此这般高频问题，包括那种舵机居然不会接线这种情况，还有该如何把舵机的3根线去区分开来伟创动力舵机，以及舵机插头到底要怎么接，提供了能够直接去操作的完整。
所有标准舵机均采用3线制伟创动力，颜色与功能如下：
数据的来源是，行业里面的标准舵机，像SG90、MG995、这类，其通用的接线规范。
特别注意：
黑色与棕色均为地线，功能完全相同，只是不同厂家颜色差异
信号线出现红色或者黑色的情况极为少见，要是碰到了，那就依据线序位置来进行判断，具体参照第三节。
拿起舵机，观察引线颜色：
中间一根几乎总是红色（电源正极）
红色一侧通常为黑色或棕色（地线）
红色另一侧为橙色/白色/黄色（信号线）

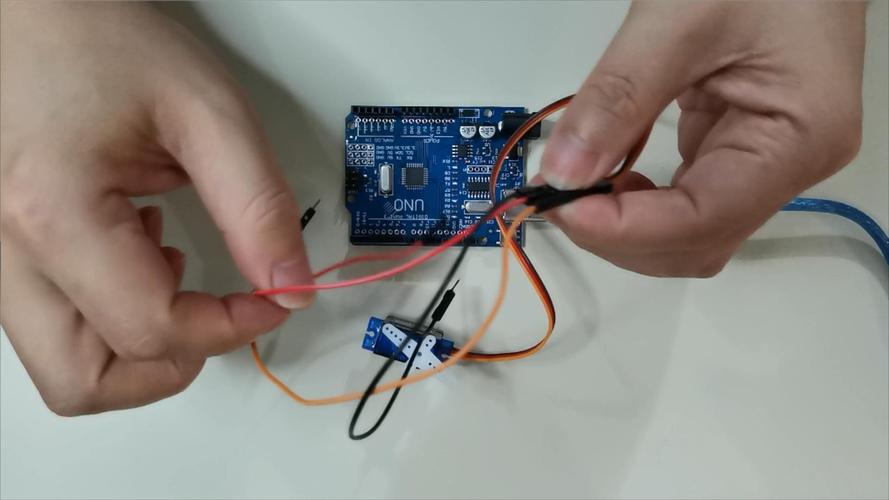

将舵机插头直接插入控制器对应的3针接口，确保：
红线对准控制器的5V/VCC针脚
黑/棕线对准控制器的GND针脚
橙/白/黄线对准控制器的PWM/数字信号针脚
连接后舵机应处于以下状态之一：
静止且可受控转动 → 接线正确
完全不动作 → 检查电源是否供电（常见于电源不足）
抖动或发热 → 立即断电，检查地线是否接错
要是舵机线的颜色并非是标准的那种情况（比如说全部都是相同的颜色），或者是标签出现了磨损以至于没有办法识别，那么就请依照以下的方法来进行操作：
标准舵机插头（杜邦头或JR/插头）有固定线序：
有一款名为型的插头，它呈现出长方形的形状，并且在一侧有着凸起，对于这款插头而言，从有凸起的那一侧起始，依次排列的是：先是信号线，接着是电源正极，是地线。
有一款 JR 型插头，它呈方形且没有凸起，从防呆缺口那一侧开始，顺序依次是，先为地线，接着是电源正极，是信号线。
1. 红表笔依次测3根线，黑表笔接已知GND
2. 测得5V左右电压的线为电源正极（红色）
3. 测得0V且与GND导通的线为地线（黑色/棕色）
4. 剩余一根为信号线
部分舵机外壳标注有：
“+”或“VCC”——电源正极
“”或“GND”——地线
“S”或“SIG”——信号线
电压匹配警告：
标准舵机工作电压：4.8V6.0V（5V最佳）
严禁直接连接12V或更高电压，否则立即烧毁舵机内部电路
若是控制器输出呈现为3.3V，像ESP32、 Pi这样的情况，部分舵机有可能没办法运作得正常，需要借助逻辑电平转换模块。
当需要连接2个及以上舵机时，遵守以下规则：
工作电流为约150mA 250mA的，是单个如同SG90那样的小型舵机。
单独的一个中型舵机，举例来说像MG995类型的，其工作时的电流；大概是在500mA至900mA这个范围之内，其中堵转的时候就能够达到1.5A。
所有舵机总电流 = 舵机数量 × 单舵机峰值电流
控制器USB供电通常只能提供500mA，2个以上舵机使用外接独立电源
外接5V电源正极 → 所有舵机红色线（并联）
外接5V电源负极 → 所有舵机黑色/棕色线（并联）→ 同时连接控制器GND
控制器信号引脚1 → 舵机1信号线
控制器信号引脚2 → 舵机2信号线
（以此类推）
关键要点在于，每一个舵机的GND，都要和控制器的GND，达成共地这一状态，也就是连接成为一体，不然的话，信号就不能够正常地进行传输。
不准把多个舵机红色线都连接于控制器5V引脚上，否则控制器会被烧毁。
❌ 舵机GND与控制器GND未连接 → 舵机无响应或乱转
❌ 外接电源只接正极，负极悬空 → 电路不完整，舵机不工作
记住三个关键数字：
1. 有3根线，其中红色的那根线代表着电源正极，黑色或者棕色的线是地线，橙色、白色以及黄色搭配在一起的线为信号线。
2. 5V电压：标准舵机使用5V供电，严禁超过6V
3. 共地原则：所有舵机GND与控制器的GND连接在一起
行动建议：
1. 接线前先确认舵机线色，用万用表验证电源线和地线
2. 单舵机测试时先用控制器USB供电（电流≤500mA）
3. 连接2个以上舵机前，准备好5V、至少2A的外接电源
4. 第一次上电时手摸舵机外壳，如有异常发热立即断电排查
按照上述步骤操作，99%的舵机连线问题可在5分钟内解决。
