不少用户于初次着手使用或者进行调试舵机之际，都会碰到“舵机轴被卡住了无法转动”或者“想要借助手将舵机转动到某个角度之后再实施安装”这般的情形。核心得出的结论为：普通模拟舵机以及数字舵机都不应该运用手去强行转动输出轴，然而部分有着大扭矩还带离合保护的工业级舵机在特定的条件之下是能够的，不过需要进行严格的区分。
对于90%以上的标准舵机（含模拟舵机、数字舵机、金属齿轮舵机）：用手强行转动会直接导致齿轮组损坏或电机烧毁。
对于带过载离合保护的特殊舵机：可以转动，但转动时会听到“咔咔”的离合打滑声，且转动后重新校准中位。
紧接着呀，将会从“为什么不能转 ”这个层面，以及“如何安全调整舵机角度”这个角度，还有“常见故障排除”这个方面，给出一套完整的、可以去执行的操作方案。
舵机内部是由直流电机、减速齿轮组、控制电路以及位置反馈电位器共同构成的。当您通过手动方式转动输出轴时，这等同于以反向的方式驱动电机进行转动，如此一来便会产生以下三种具有确定性的损坏：
舵机的减速齿轮大都是塑料造的或者是铜齿材质，其设计承载方向乃是“电机驱动齿轮”，手动施加的扭矩常常会超出齿轮耐受的极限。
出现齿牙断裂这种扫齿情况后的塑料齿轮舵机，手动转动一回就会致使舵机出现空转现象，进而无法实现定位。
存在这样一种金属齿轮舵机，它的强度相较于其他的要更高一些，然而要是强行去转动它，就会致使齿轮之间出现异常的磨损情况伟创动力，进而使得虚位也就是回差明显地增大起来，最终造成精度有所下降。
您转动输出轴之际，电机成为发电机，所产生的反向电动势会逆向灌入驱动电路。
模拟舵机：反向电压可能击穿驱动三极管。
数字舵机，其内部的MCU，以及，对于反向电压而言，更加敏感，一旦出现瞬间过压的情况，那么即有可能造成永久损坏。
与输出轴联动的是位置反馈电位器，若手动强行转动且超过限位（部分舵机并无物理限位），那么会直接致使电位器内部电阻膜损坏，其表现为：
舵机无法回到中位
工作时持续抖动
控制角度与实际角度偏差超过±10°
可进行验证的具有权威性的依据是，依据《无线电电子学》期刊里名为“舵机结构原理与常见故障分析”的那一篇文章清楚地记载着，手动朝着相反方向驱动舵机的输出轴，这是造成舵机出现非正常损坏情况的首要人为方面的因素。
要是您有将舵机调节至某一特定角度的需求，比如说安装机械臂、调整车轮方向这种情况，那就依照以下标准流程来操作，千万别用手去拧。

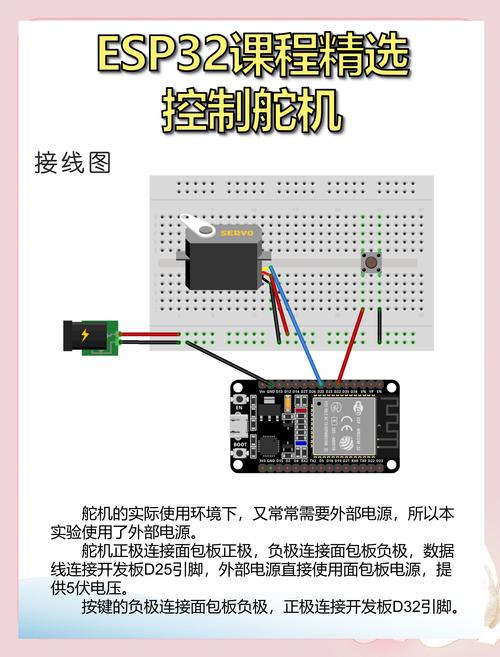

在所适用的场景之中，舵机实现了与控制器的连接，而诸如单片机、舵机驱动板、遥控接收机这类物品都属于控制器。
操作步骤：
1. 断电状态下将舵机臂（摇臂）套上输出轴，先不要锁螺丝。
2. 给控制器和舵机上电。
3. 发出处于中间位置的信号，即发出那有着1500微秒时长处于高电平常态的脉冲，其周期是20毫秒，在这个时候舵机就会自行转动到处于中间位置也就是90度的那个位置。
4. 把舵机臂，朝着需要的那个方向，给取下来，再对准成为中位的那个角度，去重新进行安装，之后，把螺丝给锁紧。
5. 发送目标角度对应的PWM值：
源于舵机型号的不同，0°对应500μs，或者1000μs，标准范围是500到2500μs。
90° → 1500μs
180° → 2500μs
效能达至最大化的提示是，采用的库，或者直接运用舵机测试仪，能够一键输出各个角度的信号，并不需要去编写代码。
操作步骤：
1. 把舵机信号线插进测试仪的“S”端口，电源线连接对应的正负极性，其中棕色对应负极、红色对应正极、橙色充当信号。
2. 给测试仪供电（通常为5V或6V，严禁超过6V）。
3. 旋转测试仪旋钮：自动模式→手动模式→中位校准。
4. 观察舵机轴自动旋转到目标角度，此时再安装舵机臂。
存在全链路闭环提示，要是没有测试仪的话，也能够使用手机音频口输出PWM信号，不过这需要专用App以及转换电路才行，然而其稳定性比不上专用测试仪。
若您有把舵机臂安到并非处于中位的角度的需求之时，别拿手去拧舵机轴，而是：
1. 用螺丝刀顶住舵机臂孔位，给舵机一个轻微阻力。
2. 借助遥控器或者程序来发送目标角度信号，而后舵机会自行转动到这个角度，并且带动舵机臂。
3. 若转动方向出现相反情况 ，对于并非总线舵机的 ，要交换信号线 ，或者在程序里把角度值进行取反操作 ，取反方式为 angle = 180 angle。
案例呈现常见错误：存在用户于安装机器人腿之际，运用手把方式将舵机轴拧动了一圈半，致使金属齿轮崩坏掉三个齿。正确的做法是发出一圈半的信号，从而让舵机自行转动过去。
请按照以下步骤自检，无需任何仪器：
要是存在任何一类异常情况，即齿轮出现损坏的状况，那么能够更换金属齿轮组，不过这需要将舵机拆开，同时要留意配对的齿数；要是电路板发生损坏，建议直接去更换舵机，因为维修成本通常会比新购买的成本还要高。
以下两种类型除外，但需严格遵守操作规范：
可被识别的特征表现为，在产品的说明里面，清晰且明确地标记着“ ”，或者是“过载保护”。
转动的方式是，在通过用力进行转动操作时，其手感呈现为“咔咔”声音的间断式打滑状况，并非是那种连续顺滑态势的转动。
注意要点：转动过后，要再次发送一回中位信号，此信号为1500μs且持续时长在1秒以上，以此使得内部电位器跟输出轴重新达成同步。
仅限舵机外壳已拆开、电机与减速齿轮分离的状态。
此刻正在转动的乃是电机轴，并非舵机输出轴，这般情形并不归属于“转动舵机”。
重要提示，于市面上，百分之九十九的航模舵机，以及机器人舵机，像SG90、MG995、、等常见型号，皆是不带离合保护的，严禁手动转动。
答：并非一定如此。当舵机处于通电然而却没有信号的状况下，其处于“保持扭矩”的状态，在这个时候用手去转动它几乎是转不动的，（其扭矩能够达到2至20kg·cm）。正确的验证方式为：当电断掉之后要是仍然转不动，并且输出轴不存在物理方面的卡滞现象，那么就有可能是内部的齿轮出现了卡死的情况或者是电机被烧毁了。
请明确一下具体需求哦，比如对这段内容进行润色或者从不同角度改写等。仅从目前来看，以下是一种改写：答：坚决予以禁止。角度的范围是由电位器以及机械限位携手共同去决定的。要是手动掰弄了，那就只会造成限位被损坏。正确的做法是：发送比目标角度更大的PWM信号（比如说需要200°，然而舵机只能在0到180°之间，这表明了选型出了错误）。
，回答是这样，不要去强行拧动。要把舵机臂给取下来，接着发送中位信号，之后将舵机臂向合适方向进行旋转，随后再重新安装上去。要是仍然没办法对准的话，那就可以去购买那个“舵机臂扩展套装”了，它里面包含了有着多种孔径以及角度偏移的摇臂。
回应称：极有可能是电位器出现损坏情况。其维修方式为：将舵机拆开，运用万用表去测量电位器中位的阻值（一般是2.5kΩ至5kΩ），要是在转动期间阻值发生跳变，那就更换相同规格的电位器。不过鉴于更换存在难度（需要进行焊接操作），故而建议直接更换全新的舵机。
核心观点重申：普通舵机绝对不可以用手转动输出轴，正确调整角度通过PWM电信号控制。手动转动直接导致齿轮损坏或电路烧毁，且损坏不可逆。
立即可以执行的行动建议：
1. 立即停止任何用手强行转动舵机的行为，无论舵机当前是否通电。
2. 买一个舵机测试仪，它售价大概在十五元至三十元之间，这可是调整角度具中最为安全、最为高效的工具。
3. 要安装舵机臂伟创动力舵机，得先上电，发送中位信号（1500μs）这事得先做，之后才能进行安装固定，有这样的先后顺序。
4. 倘若无法确定舵机是不是已经坏掉，那就依照本文的第三个部分的检测表一项一项地去测试，在5分钟之内就能得出结论。
5. 下次碰到舵机出现卡住状况，或者角度存在不对情形时，要优先去检查控制信号，以及供电电压，其标准是在4.8V至6.0V这个范围，而并非是尝试着去进行手动干预。
依据上述方法去进行操作，您能够免遭90%更多的舵机因人为因素而出现的损坏情况，并且保证每一次角度的调整精确、可靠。
