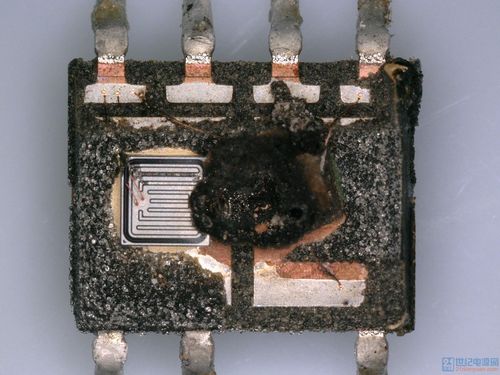

在舵机驱动芯片 的工作进程当中，出现了烧焦、冒烟乃至炸裂的状况，一般而言这意味着芯片承受了超越自身极限的电气方面或者热应力。依据众多的维修案例以及电子工程师所给出的反馈来看， 烧焦的关键原因聚焦于供电电压出现异常、输出端发生短路、电机反电动势过高、散热情况不佳以及控制信号出现错误这五个层面上。在本文里面，将会直接列举出这五大故障点的具体呈现情形、排查方式以及预防方案，以此来助力您能够迅速地定位问题所在并且防止再次遭受损坏。
的典型工作的那个电压范围是2.5V到10V，绝对最大额定电压一般来讲是12V。要是输入电压超过了12V，像使用3S锂聚合物电池满电是12.6V这种情形，或者车辆发电机输出电压不稳定的时候，内部功率管就会出现击穿现象伟创动力舵机，马上产生大电流进而烧焦芯片。
常见的案例呈现出这样的情况，存在用户把舵机直接连接到12V铅酸电池之上，在进行上电操作之后，马上就冒烟了，其表面出现了碳化的现象。
排查的办法是，使用万用表去测量舵机供电的那个端口的电压，以此来确定是不是处于6V到7.4V这个安全的区间范围之内。
解决办法：通过串联形式来降压稳压的模块，就像这样的，或者是去改用额定电压相对更高些的驱动IC！
是作为H桥驱动芯片的，其输出端也就是OUT1、OUT2，要是出现了对地短路的情况，或者出现对电源短路的状况，又或者两输出端直接短接在一起，那么就会致使功率管导通的时候电流毫无限制地上升起来，远远超过芯片1.5A 3A的持续电流能力，热量急剧积聚以后就会烧焦。
被常见的案例是，舵机的引线被金属外壳压破，致使输出端与外壳（地）形成短路，又或者电机线圈出现匝间短路的状况造成堵转电流持续超过5A。
如下是排查的办法，在断开供电之后，使用万用表电阻档去测量OUT2对GND的阻值，测量OUT1对GND的阻值，还要测量OUT1和OUT2之间的阻值，正常的情况应该是数kΩ以上；要是接近0Ω的话那就存在短路的情况。
解决办法：查看探测器具内部线路材料的不漏电状况，更替坏掉的装备；于电力供应的进入电压末端串连自动恢复的熔断丝（比如0.5A以1A）不然是选取用采样电阻去实现电流遏制的防护作用。
在电机忽然停止时，在电机正反转切换之际，于电机PWM急停之时，电机绕组所产生的反向感应电压，也就是反电动势，会叠加于电源电压之上。对于而言，要是在其输出端未曾加装续流二极管，那么反电动势尖峰有可能达到20V 30V，进而直接击穿内部的体二极管，或许会击穿内部的栅极氧化层，最终造成烧焦现象。
常出现的案例情况会是，当对舵机实施控制使其快速地来回进行摆动之际，芯片在经历了几次换向之后便会发红发热然后烧坏；在运用具有大惯性的负载之时，断电的瞬间会产生火花。
方法是排查，使用示波器，去抓取波形，针对OUT1或者OUT2，是对地的波形，然后观察，是否会出现，超过15V的尖峰。
解题办法：于每个输出之处，针对电源正极以及地伟创动力，各自并联肖特基二极管（例如SS34）当作续流的路径；又或者在电机的两端，直接并联一个包含0.1μF电容与10Ω电阻的RC吸收电路。
常常采用SOP 8或者ESOP 8进行封装，它的热阻大概是80 100℃/W。要是长时间在1A以上电流的情况下工作，并且没有设计PCB散热铜皮，芯片的结温会很快超过150℃，致使内部键合线熔断，还有可能让塑料封装碳化。
平常会碰到的事例体现为，舵机被封闭于狭小的塑料壳子中，那个壳子没有通风的孔洞；在PCB上面，芯片的底部没有铺设有大面积的覆铜，或者没有设置散热的过孔。
排查的方法是，在接通电源开始运行几分钟过后，用手去触摸芯片的表面，要是感觉到烫手，也就是超过了70℃，那么就是散热存在不足的情况。
以下这些覆铜区域需要布置在芯片下方的 PCB 上，其面积至少要有 2cm²，并且要打 9 个以上的过孔，将这些过孔连接至背面的铜皮；要是遇到持续大电流的应用情况，就得加装小型铝散热片或者主动风扇啦。
的输入控制逻辑规定，IN1以及IN2不可以同时呈现为高电平状态。要是MCU代码出现错误，或者在上电的那一刻IO口状态处于不确定情形，进而导致IN1和IN2同时成为高电平，H桥的上下功率管便会同时出现导通状况（即直通短路），电源的正负极经由两个低阻的直接形成短路，芯片会在瞬间被烧焦。
一般常见的情况是，单片机复位之际，GPIO呈现默认的高电平状态，由于的使能端是高电平才生效，所以导致出现短时间的直通现象；在软件里面，遗漏了添加死区时间，又或是错误地把刹车状态设置成IN1等于IN2等于1。
排查办法是，运用逻辑分析仪去观察IN1波形在这时呈现的状况，与此同时也用示波器去观察IN2波形此刻展现的情形，进而确定有没有出现过二者同时呈现为高的脉冲情况。
是，在IN1引脚对地加一个10kΩ下拉电阻，如此确保MCU未初始化时该引脚输入为低，在IN2引脚对地也加一个10kΩ下拉电阻，进而确保MCU未初始化时此引脚输入为低，在代码里强制添加特殊的异常保护设置，那就是如果IN1和IN2同时为高情形，则立即关闭使能。
出现烧焦状况的根本缘由乃是电流出现过载或者电压发生过冲，在这当中供电超出标准以及输出发生短路的占比超过了70%。为了防止再次被烧毁，请劳驾您马上实施接下来的三步：
1. 要对实际供电电压进行测量，其状况应该呈现出稳定态势，稳定范围需限定于百分之六点零至百分之七点四之间，电压所到达的最高数值不得超出百分之十点零。
2. 对输出端绝缘以及电机状态展开检查：借助万用表来明确OUT1、OUT2与地之间不存在短路情况，电机处于空载时的电流并未超出芯片额定数值。
3. 增添硬件保护措施，于电机的两端进行并联肖特基二极管的操作，在PCB之上为铺设足够量的散热铜皮。
要是您已然碰到好多回烧焦状况，那建议去换那种带有过流保护以及过热关断功能的舵机驱动模块，或者选用额定电压更高些（像是18V）的替代芯片。依照上述方案一项一项地去排查，能够彻底把烧焦问题给解决掉。
