无数爱好者于调试机器人之时，常常碰到数字舵机出现抖动状况，无数爱好者于调试航模之时，常常碰到数字舵机出现无力状况，无数爱好者于调试机械臂之时，常常碰到数字舵机出现不响应状况，无数爱好者于调试机器人、航模或机械臂之时，常常碰到数字舵机出现异响等情况。在这样的时候，通过拆解舵机去查验内部状态乃是最为直接且有效的诊断办法。这篇文章以最为常见的中小型数字舵机当作例子，详细地演示从外壳开始直至电路板的完整拆解步骤，解析内部核心部件，并且给出典型故障的排查以及处理建议，助力您安全且高效地达成数字舵机的拆解以及基础维护。
拆解数字舵机需要以下工具，请提前备齐：
十字螺丝刀（PH0或PH00规格，用于卸下底盖螺丝）
镊子（用于取出齿轮组和线路板）
防静电手环或防静电垫（防止击穿电路板上的IC芯片）
吸锡器或电烙铁（若需要拆焊电机引线时使用）
清洁软毛刷（清理内部碎屑）
安全方面的提示：在进行拆解这个动作之前，要把舵机的所有电源都断开，然后还得等待电容进行放电，这个放电时长大约是 1 分钟哦，要避免在那种铺设有地毯或者容易产生静电的环境里去进行操作。
舵机的底部常常会有4颗十字沉头螺丝，运用与之对应的螺丝刀朝着逆时针的方向进行旋转，从而将其取下，按照位置的顺序来摆放，以此防止出现混淆的情况。
常见事例：有一位玩家，在进行拆解操作的时候，由于螺丝产生滑牙的状况，进而致使外壳报废。给出的建议是，先使用螺丝刀朝着顺时针的方向轻轻地拧半圈，以此来达到“破胶”的目的，然后再朝着逆时针的方向将其拧出。
倘若要按要求操作伟创动力舵机，则可以凭借指甲，或者借助塑料撬棒，沿着底盖的接缝，轻轻地将其撬开便行。数字舵机涉及的底盖以及中壳，大多是采用卡扣与螺丝进行双重固定工作的，千万不要强行去掰动它们哟。
若感觉阻力很大，检查是否还有隐藏螺丝（部分型号在标签下）。

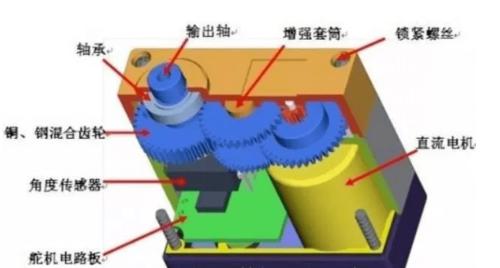

开启底盖之后，最先映入眼帘的是金属或者尼龙材质的齿轮组。借助镊子逐个取出各级齿轮，并且记录下安装顺序（建议进行拍照或者画图）。
经常见到的数字舵机运用的是2至4级进行减速的齿轮，末尾一级的齿轮跟输出轴是一体的。拿取的时候要留意垫片的位置，这些垫片有铜垫或塑料垫。
通常作为空心杯或者铁芯电机的直流电机，以及反馈电位器，处于齿轮组的下方，电机的引线焊接于电路板之上，而电位器一般是进行插接或者焊接。
若要进行彻底的外壳分离操作，那么请使用电烙铁去吸除焊点，还要记下红黑线条的位置，其中红色代表正极，黑色代表负极。
电路板通常卡在外壳侧壁的导槽内。轻推电路板边缘使其滑出。
在数字舵机电路板里，核心存在这样一些特征，有一颗被板载的MCU，也就是微控制器，一般是8位或者32位的，在其表面会印有像STM8、新塘这类的型号，并且还有MOS管驱动芯片、稳压IC以及晶体振荡器。相较于模拟舵机方面来讲，数字舵机具备独立的MCU以及更高的驱动频率。
模拟舵机采用直流电机加上电位器以及比较器电路，它没有MCU，其响应频率是50Hz，也就是周期为20ms；数字舵机内置有MCU，它能够支持300Hz以上的信号，并且死区更小，小到可低至1μs，同时保持扭矩更强。拆解的时候，通过观察电路板是否有主控芯片就能快速分辨。
现象：拆开后发现齿轮齿面变形、缺齿或大量金属碎屑。
实施处理操作，要清理掉全部的碎屑，还要去更换成相同规格的齿轮组，并且要留意区分金属齿和尼龙齿这两者，它们是不可以混合使用的。
情况是这样的：使用万用表的电阻档去测量电位器的三脚，在旋转轴的时候，阻值出现跳变现象或者阻值呈现不连续情形。
进行处理：更替那种阻值相同的电位器 ，一般是5kΩ或者10kΩ呈线性的电位器。在焊接的时候要留意温度不超过300℃。
现象：电机时转时不转，轻拉引线可恢复。
处理：重新焊接引线，并点少量热熔胶固定线头。
表现情况是，在接通电源之后，电机持续朝着单一方向转动直至到达尽头，或者舵机没有任何响应，并且电路板存在明显的被烧焦的痕迹。
处理方式为，更换成同型号MOS管，像、这类的，或者直接将整块电路板进行替换。要是没有维修经验，那么建议进行整体更换。
针对齿轮润滑这一情况，要在组装之前，于齿轮啮合的那个面，涂抹少量的、专门用于塑料的润滑脂，这种润滑脂呈现白色或者是透明的状态，千万不要去使用普通的黄油，因为普通黄油会对尼龙齿造成腐蚀。
关于电位器的对中操作，在安装电位器之前，要先把舵机输出轴通过手动方式旋转到机械中位，也就是大约为1.5ms脉宽所对应的那个角度，接着要把电位器的转轴放置到中点位置，之后再进行装入以及焊接的操作。
密封检查，底盖螺丝拧紧之后，检查接缝是不是均匀，要是外壳变形伟创动力，能够用硅橡胶密封圈辅助防水防尘。
进行功能测试，重新接通电源，使用舵机测试仪或者遥控器发送频率为50Hz 的PWM信号，该信号脉宽范围是 1.0ms至2.0ms，以此来检验舵机是不是能够平稳地转动到对应的角度，并且不存在异常抖动。
着重再次强调核心观点：数字舵机进行拆解时，其关键处在于要实现安全断电，要依照顺序去拆卸，要对相应位置予以记录，还要识别 MCU 以及电位器的状态。能够用以定位绝大多数诸如“抖舵”“无力”“异响”这类问题的方式，是借助拆解来检查齿轮是否存在磨损情况，电位器是否已然损坏，或者电机引线是否出现断裂。
行动建议：
1. 动手前先拍照或录像，记录初始状态和每一步的零件顺序。
2. 备齐专用工具（特别是防静电措施），避免二次损坏电路板。
3. 倘若察觉到电路板之中的MCU或者驱动芯片呈现出显著的烧毁状况，那么建议直接去购买相同型号的舵机来进行更换，这是由于芯片级的维修是需要进行编程以及烧录固件的，而个人是很难将其完成的。
4. 日常使用中，避免数字舵机堵转超过5秒，以防过热损坏驱动管。
5. 按规定的周期，也就是每飞行或者运行五十个小时，要将底盖打开，以此来检查齿轮的润滑状况，以及螺丝的松紧程度哟。
借助以上完整的拆解流程，您能够清晰明白数字舵机的内部构造跟维修要点。下次再度碰到舵机出现异常的时候，依照本文的步骤就能够高效地进行诊断，多数的小故障都能够自己修复，从而节省更换成本。
