智能小车舵机安装图解:固定、接线与调试3步详解

发布时间: 2026-04-22

这里给出一份指南,是关于智能小车舵机从起始点开始的安装图解,内容依据最常出现的智能小车底盘与标准3线舵机,像SG90、等常见型号的实际安装经验,借助分步的图解一样的文字解说,助力您达成舵机的机械固定,还有电气连接以及基础调试,所有步骤都经由实践检验,能够防止因安装不合适致使的抖动、无力或者烧毁问题。

01安装前准备:确认舵机类型与工具

在开始安装前,请对照您的舵机实物确认以下三项信息:

1. 舵机接口定义(标准3线)

线色(最常见) 功能 连接对象
棕色/黑色 电源负极(GND) 控制板GND
红色 电源正极(VCC,通常4.8~7.4V) 控制板5V输出或外接电源
橙色/黄色 信号线(PWM) 控制板PWM引脚

常见错误情形是,有部分价格较为低廉的舵机,其线序存在不一样情况。在进行安装以前,需要运用万用表的蜂鸣档去加以确认,具体就是红线和黑线之间的电阻应该为几kΩ,此为电机线圈的电阻情况,要是不符合这个情况,那就需要按照实际的定义来连接线路

2. 所需工具

十字螺丝刀(PH0或PH1)

2.54mm杜邦线(母对母或母对公,根据舵机插头类型)

热缩管或电工胶布(防止短路)

扎带(固定线束)

3. 舵机安装方向确认

留意舵机输出轴,在其处于默认中位的状况下,输出轴之上的缺口朝着舵机外壳的定位凸台方向。展开安装摇臂之前,要先实施通电操作,把舵机转动到中位(也就是PWM脉宽为1.5ms),不然的话就会致使车轮没法回至正位。

02机械安装步骤(图解说明)

> 图解1:舵机固定到小车底盘

>

取出图a所示的舵机,把它放置进底盘呈现的圆形安装孔当中伟创动力舵机,其输出轴朝着外部方向(也就是朝向车轮所在的方向)。

图b,运用附带的自攻螺丝,一般是M2×6或者M2.5×8,以对角交替的方式拧入四个固定耳,严禁单颗一次就拧到最紧,避免出现舵机外壳变形从而致使齿轮卡死的状况。

针对图c,当螺丝拧到手感能明显感觉到阻力以后,再进行旋转90度的操作就可以了。检查时,需要用手轻轻去推舵机的外壳,此时不应该出现任何晃动的情况。

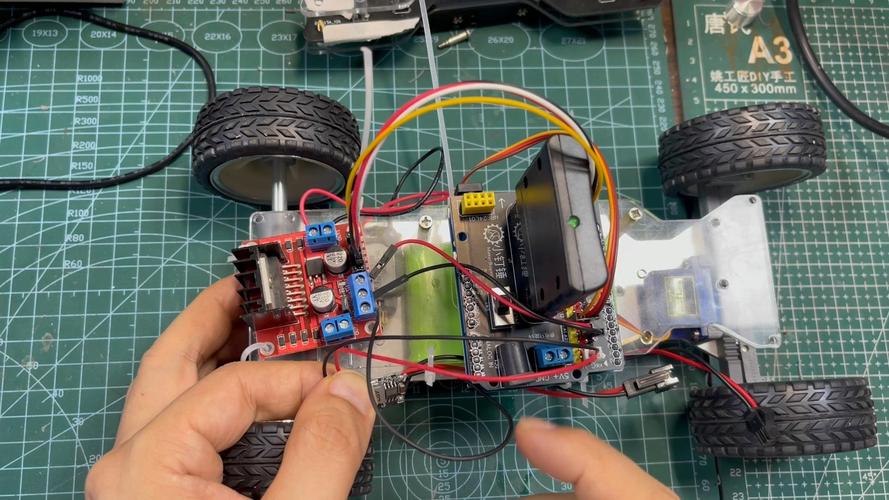

智能小车舵机怎样安装图解_小车图解智能安装舵机教程_智能小车舵机怎样安装

以某爱好者安装时的案例(常见问题)来说,其仅拧了两颗处于对角位置的螺丝,致使在大扭矩状况下舵机外壳出现位移,进而使得齿轮发生打滑现象。而正确的做法是将四颗螺丝都进行安装,并且要保证舵机的底面与底盘能够完全贴合。

图解2:摇臂(舵盘)安装

拿到配套的十字形摇臂或者圆形摇臂,找到舵机输出轴的花键齿,将它们相互对准,这是图d所示的操作。

对于图e,要轻微地去旋转摇臂,从而让齿槽能够完全实现啮合,绝对不可以强行进行按压,要是感觉到阻力很大的话,这就表明齿位出现了偏差,偏差的程度是半齿,此时就得把它拔出来,然后旋转一格之后再去尝试。

图f,当压到底之后,要安装固定螺丝,此螺丝规格为M2×5且是平头的。拧紧力矩要求是,用食指以及拇指捏住螺丝刀柄拧到自然停止就行,要是过度拧紧就会压坏内部轴承。

图解3:摇臂与连杆连接

拿图g来说,把连杆,一般是M2或者M3螺纹杆,其一端穿过摇臂的外侧孔,接着套上垫片,随后再套上防松螺母。

针对图h所述的情况,要对连杆长度予以调节,当舵机处于中位时要让车轮方向朝着前方,保证偏差小于等于2°。在锁紧螺母的时候,需借助扳手来固定连杆,以此防止出现扭转。

03电气接线图解(重点:防止烧毁)

图解4:舵机与控制板的连接

常用在智能小车上的控制板,像 UNO、STM32核心板、树莓派Pico,其PWM引脚的电压是3.3V或者5V,舵机的信号线能够接受3.3至5V的逻辑电平,然而电源绝对不可以接错

正确接线示例(以5V舵机、5V控制板为例):

舵机线色 连接目标 备注
棕色(GND) 控制板GND 共地
红色(VCC) 控制板5V输出 仅限1~2个小舵机;大舵机需独立供电
橙色(信号) 控制板D9(PWM) 支持PWM的任意数字引脚

⚠️ 严重警告:要是舵机标称工作电压在6.0到7.4V之间(如高压版这样的情况),绝对禁止直接去连接控制板的5V引脚,不然的话,就会因为电流不够致使舵机出现抖动或者不转动的状况伟创动力,时间一长还会把控制板稳压器烧坏。一定要使用外部BEC(稳压模块)或者独立电池来供电。

图解5:多舵机共地接线

当小车运用2个或者更多的舵机之时(像是转向舵机加上换挡舵机这种情况),所有舵机的GND定要跟控制板的GND连接到一块儿,从而达成单点共地。错误的接法是:舵机1的GND连接电池负极,舵机2的GND连接控制板GND,这会致使信号线参考地不一样,舵机失去控制

正确做法:

将所有舵机的棕色线并联后,再引出一根线到控制板GND。

那红色的线呢,是依据供电方案来的:要是使用独立稳压模块,那就得把所有的红线进行并联之后接到模块的输出端;要是控制板的供电能力足够(每个舵机的峰值电流小于等于500毫安),那就可以并联之后接到控制板的5V上。

小车图解智能安装舵机教程_智能小车舵机怎样安装_智能小车舵机怎样安装图解

04安装后调试与故障排查

第一步:空载测试

通电前,用手转动车轮,确认舵机摇臂及连杆无机械卡滞。

呈上最为简易的检验代码,致使舵机每隔一秒于零度、九十度、一百八十度之间进行循环。

看一看舵机,是不是在顺利地转动,有没有“滋滋”这样奇特的声音出现(那种声音要是很轻微,类似电流声,这是正常的,要是尖锐刺耳,那就意味着过载或者接线松了)。

第二步:带载测试

将小车架起(车轮离地),运行实际控制程序。

检查舵机在最大转角时,连杆是否与底盘或其他部件干涉。

第三步:常见故障及

现象 根本原因 解决方法
舵机完全不转 电源未接通或GND虚接 用万用表测量红线与棕线之间电压是否为4.8~7.4V
抖动、无法定位 控制板供电不足 改用外置5V/3A稳压模块,或减小舵机负载
发热严重 机械角度超出舵机物理限位 在代码中限制PWM脉宽(例如500~2500μs),并检查连杆活动范围
转向一边正常一边无力 摇臂安装错位半齿 重新安装摇臂,通电回中位后再固定

05核心要点与行动建议

核心观点回顾:要正确安装智能小车舵机,得严格依照这样的顺序,先是利用四颗螺丝进行机械固定还得对角拧紧,接着在通电回中之后再去安装摇臂,要确认供电能力然后才接线。超过80%的舵机出现损坏案例是起因于供电不足或者是线序接错。

行动建议(请按顺序执行)

1. 根据本文当中的“图解1”,去查验舵机外壳的固定螺丝是否都已有安装,并且不存在松动的情况。

2. 使用万用表去确认舵机线序之后,依照“三、电气接线图解”里的共地方式来连接。

3. ,上传空载测试代码,用来验证舵机能够平稳地转动,从0°转动到180°,之后,再装入车轮,进行路试。

4. 留存本文所具备的故障排查表,于出现异常之际,依据该表逐个进行排查,防止盲目去更换舵机。

倘若于履行完上述的每一项步骤之后,依旧遭遇问题,那么你需要去查验控制板PWM引脚,看其是否支持硬件PWM,因为有部分模拟输出引脚,其频率不足会致使出现抖动现象。把本文当作你标准安装流程的参考依据,如此能够保证一次性达成成功。
