你有没有碰到过这般状况：购入了一架舵机，想着借助51单片机促使它转动起来，然而查阅了诸多资料，不是代码运行不起来，就是舵机不停地抖动，甚至压根就不转动？关键缘由在于：舵机所需的是精准的20ms周期PWM信号，而51单片机得正确配置定时器才可生成此信号。 本文径直给出完备的解决办法——硬件接线、定时器初始值计算、C51代码、常见故障排查，保证你依照步骤操作后，舵机能平稳地转动至任意角度。
舵机的内部，存在着一个直流电机，还有减速齿轮组以及角度反馈电路。你并不需要去了解全部的细节，仅仅需要知道：
有那么一种信号，它被称作控制的信号，这个信号呢，是带有特定周期的，其周期时长为20毫秒，而20毫秒所对应的频率是50赫兹，它还是一种PWM信号，也就是脉冲宽度调制信号。
在以最常见的从0°至180°的舵机作为示例来看时，脉冲宽度跟角度之间存在着的对应关系：
0.5ms 脉冲 → 0度
1.0ms 脉冲 → 45度
1.5ms 脉冲 → 90度（中点）
2.0ms 脉冲 → 135度
2.5ms 脉冲 → 180度
存在这样的情况，不同品牌的舵机，或者不同型号的舵机，其脉宽范围有可能存在微小的差异，举例来说，差异范围在于0.55ms至2.45ms，然而，上述所提到的标准，是适用于在市面上占比90%的微型舵机的，像SG90、MG995这类的舵机便是如此。要是有疑问产生，那就去查阅一下你手上舵机的数据手册。
你需要准备：
51单片机开发板（最小系统即可，如）
一个标准舵机（推荐先用小扭矩舵机调试）
有着5V直流电的电源，舵机电源得单独于单片机逻辑电源，除非舵机小巧且电流比200mA小，这样才行。
杜邦线若干
接线表：
关键要点：
要实现共地，舵机的地线，需与单片机的地线相连，且外接电源的地线也得与之全部连接在一起。
舵机开始启动的那一瞬间，电流是比较大的，能够达到1A以上，所以要用单独的能够提供稳定电压的电源或者电池来供电。要是使用通过USB的方式进行供电，那么有可能会致使单片机出现复位的情况。
常出现的案例是，好多刚开始学习的人直接拿开发板上的5V引脚为舵机供应电力，随后一旦运行程序，舵机就会出现抖动或者单片机发生死机情况。正确的做法是，由开发板给出信号，通过外部电源为舵机供电。
51单片机不存在硬件PWM模块，所以我们得借助定时中断来模拟PWM波形，其思路具体为，利用一个定时器生成周期为20ms的中断，然后在中断服务函数里依据目标角度去设定信号引脚的高低电平。
第一步：计算定时器初值
假定运用12MHz晶振，定时器0处于模式1（即16位定时器）工作状态。若要生成20ms中断，那就需要计数20,000个机器周期。每个机器周期等于1µs（在12MHz的情况下）于是：
计数初值 = 65536 20000 = 45536
将十六进制表示为：，这意味着，TH0等于是0xB1，并且TL0等于0xE0。
当进行实际编程操作的时候，我们一般会把20ms划分成更小的时间片就像是0.1ms那样，随后借助计数器累计相加而生成不一样宽度的脉冲。有更简便并且常用的办法是，让定时器每隔0.1ms就产生一次中断，当中断达到200次的时候便达成了20ms。在中断的过程当中去判断当下是第几次，进而决定引脚的状态。
第二步：完整C51代码
#
sbit servo = P1^0; // 信号引脚
char = 0; // 0.1ms计数，0~199共200个
char = 15; // 脉宽比较值（单位0.1ms），对应1.5ms > 90度
// 延时函数（用于演示角度变化）
void ( int ms)
{
int i,j;
for(i=0;i 0度
(1000);
= 15; // 1.5ms > 90度
(1000);
= 25; // 2.5ms > 180度
(1000);
}
}
void (void) 1
{
// 重新赋初值，保证0.1ms周期
TH0 = 0xFF;
TL0 = 0x9C;
++;
if( < )
{
servo = 1; // 保持高电平
}
else
{
servo = 0; // 低电平
}
if( >= 200) // 20ms周期结束
{
= 0;
}
}
代码解释：
控制变量来把控高电平持续的时长，其范围处于5至25之间，这一范围对应的是0.5毫秒至2.5毫秒。每增加或者减少1，脉宽就会产生0.1毫秒的变化，角度变化大约为9度（180度除以20步）。
没隔0.1ms就触发一次中断，倘若计数比小，那么输出高电平，不然就输出低电平，等一个周期（200次中断）结束之后重置计数。
在主循环里，演示了角度渐变的典型惯用方式伟创动力舵机，你能够直接去修改这个值，以此来设定任意的角度。
，51单片机运用定时器中断去模拟PWM已然足够精准，其误差处于±1μs范围以内，这完全能够满足舵机所需，舵机通常对精度的要求是±10μs。，要是你有同时驱动多个舵机的需求，那么可以采用“分时法”，或者使用带有硬件PWM的增强型51，典型的如STC15/STC8系列，不过其基本原理和本教程是完全一样的。
核心观点是，用51单片机去驱动舵机，唯一正确的路径在于，要借助定时器中断来生成周期为20ms的PWM信号，脉宽需在0.5至2.5ms之间伟创动力，一定要做到共地，而且得是独立供电。
行动建议：

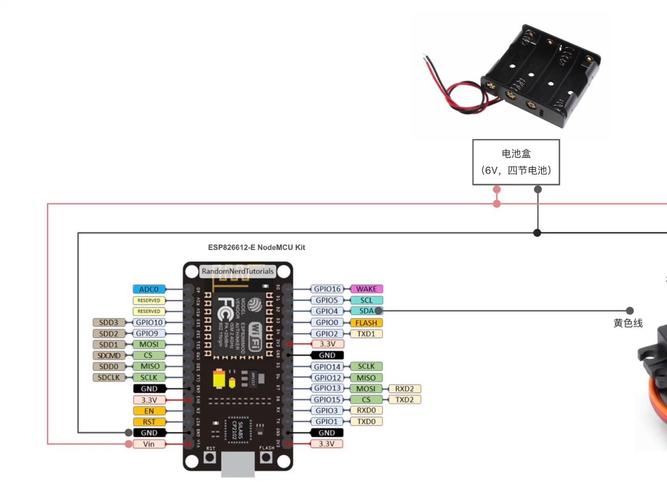

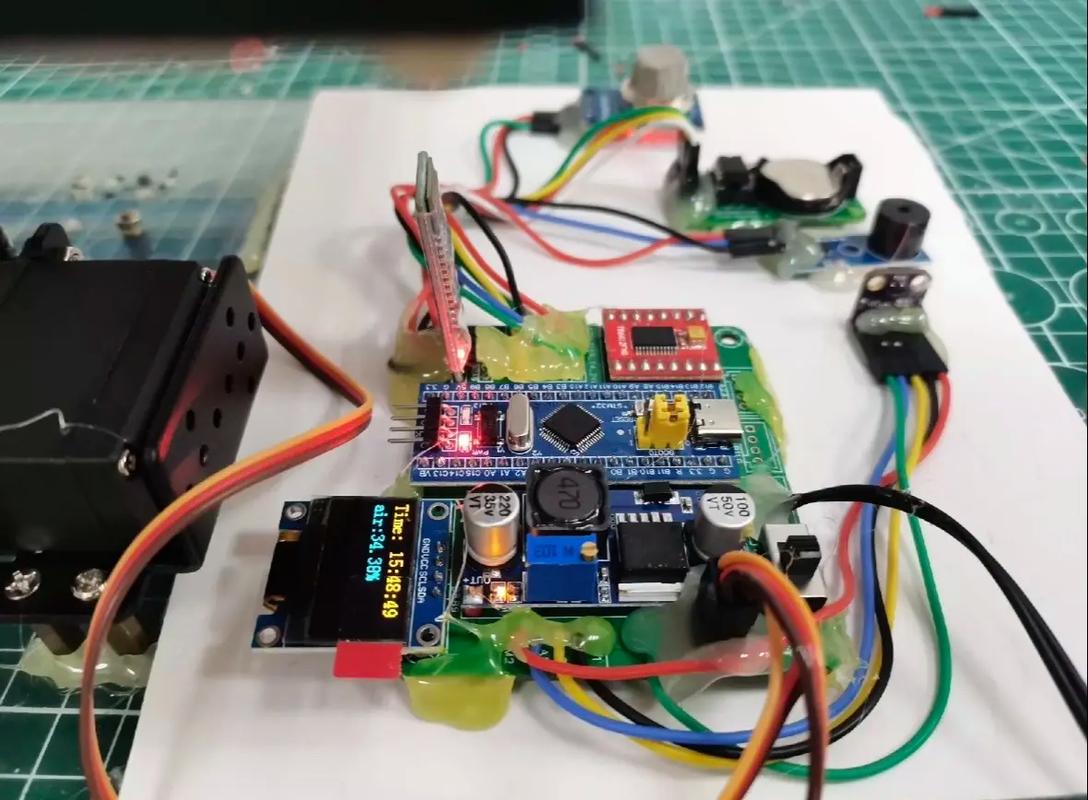

1. 按照本文接线图连接电路（特别注意电源共地和独立供电）。
2. 在Keil里头将完整代码进行复制，接着实施编译，从而生成HEX文件，随后把该文件下载到单片机那儿。
3. 伊始观察舵机有没有呈周期性摆动，从0角度摆动至90角度，再摆动至180角度，若情况正常，那就表明你所具备的软件以及硬件全然正确无误。
4. ，对值予以修改运用，实际测试你所需要的角度所对应的数值，举例来说，运用维持某个值，并借助眼睛或者角度尺进行验证。
5. 保存下你实测的脉宽角度对照表，后续项目直接调用。
无论使用何种品牌的 51 单片机或舵机，只要你严格遵循上述步骤，就能在 30 分钟内成功驱动。若遇到本文未列出的异常，要检查你的示波器或逻辑分析仪波形，确保周期为 20ms，脉宽在有效范围内。
