固定翼舵机接接收机：3步搞定插头朝向与通道选择

01识别舵机插头与线序标准

操控飞行器方向的舵机，在固定翼飞机上使用的是3pin杜邦公头，其连接的三根线，各自颜色所对应的功能，是依照行业内普遍通用的标准来确定的：

信号线，其颜色为橙色、白色或者黄色，它发挥传输功能，所传输的是接收机发出的PWM控制脉冲。

红色的线是正极线，也就是（+ / Vcc），它会给舵机电机以及控制电路供电，供电的电压范围一般是4.8V到6.0V。

负极线（ / GND）：黑色或棕色。形成电流回路。

判定根据，不管是何种品牌亦或是哪一型号，只要舵机配备标准3线杜邦头，那该颜色对应规则就百分百适用。要是碰到线色不正常的情况，需要用万用表蜂鸣档去确认，其中，中间引脚一般是正极，也就是红色，两端分别是信号以及负极。

02确定接收机通道与引脚定义

接收机的每个通道输出接口，都涵盖三个引脚，按照从上到下的顺序，或者从左到右的排列，一次分别是，信号（S/），正极（+），负极（）。其标记方式很常见，可以是这样。

文字标识：“S”、“Sig”、“~” 表示信号引脚。

用以进行符号标识的，“+” 所代表的是正极，“”这种标识或是 “GND” 所代表的是负极。

存在这样一种防呆设计的情况，其中部分接收机底座设置有凸起挡块 ，其目的在于切实确保杜邦头仅能够以单向的方式进行插入。

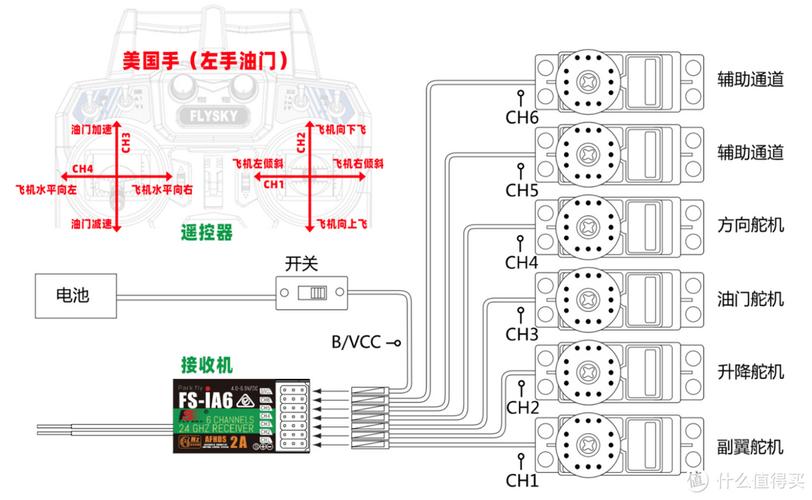

通道分配规则（固定翼标准）：

来进行这样的操作动作，要依据您所拥有的飞机布局情形，把舵机插头精准地对准与之相对应的通道位置状况。就好比是，副翼舵机必然得插入CH1通道那里，方向舵舵机则要插入CHN通道之处。要是插错了通道呐，就会致使摇杆没办法去控制对应的舵面呢。

03执行插接——唯一正确方向

这属于所有新手极易出错的环节，正确方向是：信号线，其(橙/白/黄)颜色组合，要对准接收机上的“S”标，或者是对准接收机上的单个引脚侧；负极线，其(黑/棕)颜色搭配，要对准“”标，并且此负极线要和接收机负极引脚接触。

具体操作流程：

2. 垂直于接收机接口，保持杜邦头与之平行，均匀施力垂直推进插入，直至听到清晰的“咔嗒”一响，此即表明锁扣已然卡住。

3. 对其进行测试并予以确认，将接收机的电源接通，一般情况下是借助电调BEC来供应电力的，接着对遥控器相应通道的摇杆展开操作，正常状态下舵机马上做出响应，进而带动舵臂进行转动。

典型错误案例：

错误一：信号线被安插至负极引脚处。常见缘由为杜邦头插反了。结果呈现为：舵机处于不工作状态，同时还可能因持续存在的错误电平致使舵机内部芯片发热进而损坏。

错误二：插头仅仅插入了一半，后果：接触呈现不良状态，舵机出现了抖动现象，或者无反应情况，又或者随机跳动状况。

纠错三：把舵机插头插进电源或者对码接口，部分接收机设有“BATT”或者“BIND”口，这类接口不会输出控制信号。后果：舵机彻底没反应。

04常见问题与故障排除（全链路闭环）

Q1：插反了会烧舵机吗？

甲表示，针对标准模拟或者数字舵机，仅仅是单纯将其插反，亦即把信号线连接到负极，一般情况下不会马上就烧毁，不过却有可能致使舵机出现异常发热的状况，或者是无法实现定位功能。要是长期处于这样的状态之下，就有可能损坏舵机控制IC。而正确的做法是，马上切断电源，按照上述所提及的方向再次进行插接。

Q2：舵机插好了不动，怎么办？

A：按顺序排查：

1. 检查信号线是否真正对准“S”标记（90%故障原因）。

2. 查看遥控器，此通道是不是被设置成了“ACT”（也就是激活状态），并且行程量（EPA）并非是0。

3. 检查接收机是否已与遥控器正确对频（接收机指示灯常亮）。

4. 将一个被认定为正常状态的舵机，插入到相同的通道之中，以此来判定究竟是舵机方面出现了问题，还是接收机通道方面存在问题。

Q3：多个舵机如何共用一个通道（如双副翼、双襟翼）？

把Y型连接线拿来用，把Y线的一端插到接收机对应的通道，使其两个分支各自去连接两个舵机，要留意两个舵机的线方向得同时正确地对准Y线接口以及接收机接口。

Q4：我的接收机没有“S”标记，只有数字和点？

，绝大多数接收机采用标准化引脚，其中靠近电路板边缘的引脚或者标有“~”的引脚是信号引脚，而中间的引脚是正极，内侧的引脚或者标有“”的是负极。，也可以查看接收机说明书引脚定义图。

05核心观点重复与行动建议

再次侧重突出核心操作结论，固定翼舵机连接接收机唯一准确无误的办法在于，那些舵机连接接收机专门的信号线（橙/白/黄），理所当然要跟接收机信号引脚（S或~）进行连接，而且正负极要按照顺序对应良好。再者，通道号得跟您预先设定好的控制功能保持一致（副翼要对应CH1，升降要对应CH2，油门要对应CH3，方向要对应CH4）。

立即执行的行动建议：

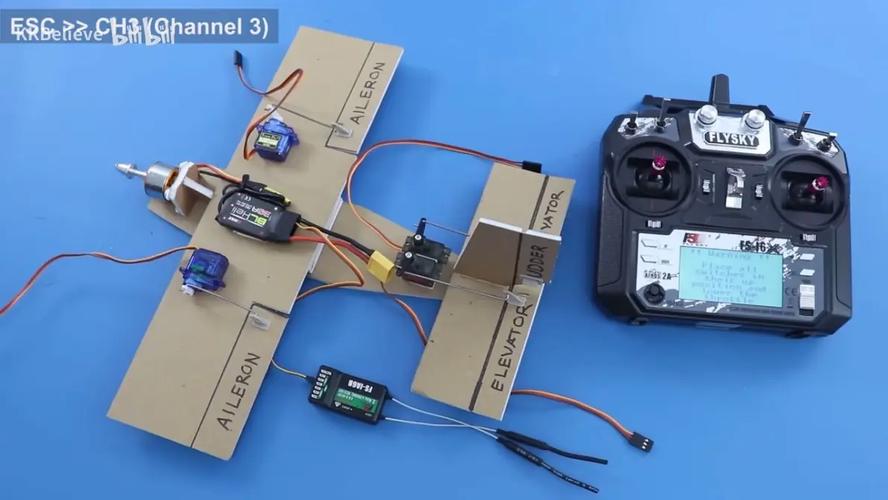

1. 在进行组装之前，要先做桌面方面的测试，注意不要在一开始就把舵机装入飞机之中。按照本文所给出的步骤，把舵机插入接收机，在接通电源测试全部舵面各项动作均处在正常状态之后，接着再开始进行装机的操作。

2. 构筑起颜色方面的记忆：在每一回进行插接之前伟创动力舵机，心中默默念叨口诀：“信号要与信号相应伟创动力，红色一端代表正极，而黑色一端代表负极，千万不要弄颠倒了”。

3. 采用标签或者色点，于舵机插头的背后，运用记号笔去标注通道号 例如“1”、“2” 以此避免装机之后出现混淆。

4. 实施首飞之前，开展各项涵盖全面功能层面的检查工作：于地面环境当中，针对全部的舵面展开涉及全行程范围的扫动测试操作，以此来确定方向无误（推动升降舵拉杆时，预期升降舵呈现上翘态势；操作副翼时，左侧副翼理应向上翘起，而右侧副翼则应向下翻转等情况），并且不存在抖舵现象。

照上述三个步骤去做，任意一款固定翼舵机均可于十秒内达成正确、可靠的连接条件。本文所讲的方法乃以国际遥控通用的PWM信号标准为根基，适用于每一个契合该标准的接收机以及舵机。
