9g舵机供电 规范参数接线要点与常见故障解决指南

019g舵机官方标准通用供电参数

现在市面上正在流通的常规类型塑料齿轮9g模拟舵机，公开所规定的额定供电范围是4.8V至6V，单个舵机堵转时的峰值电流能够达到700mA左右，稳定运行期间的平均工作电流处于150mA到300mA区间。要是直接超出6.5V进行供电，很有可能会烧坏舵机内部的控制电路板，也有让舵机内部铜齿呈现过载磨损状况的可能性。

02单台9g舵机的常见供电方案

处于、创客开发板等常见搭建情形之中，挑选开发板自身所带的5V电源引脚开展直连供电，绝对能够满足相应需求，众多初次制作智能小车、小爪子把玩配件的新手爱好者群体，运用这种方案能够稳定运行数月都不会产生问题。需要着重予以提醒的一个要点是：开发板借助USB连接电脑时输出的5V电流大约为500mA，恰好能够覆盖单台9g舵机的峰值电流上限，只要线路压降的控制较为合理，就不会出现因供电功率不足而致使的舵机动作卡顿状况。要是不想依靠开发板电源，将单节能够拆卸的处于满电状态的4.2V锂电池进行串联一个通用二极管，如此便会得到大概3.5V的电压，在这种供电电压的状况下伟创动力舵机，舵机的负载力度虽说稍微有所降低时，但是它足够小型教学演示类型的项目能够正常使用，在日常学校小比赛演示类项目里这种用法也常常被验证是管用的。

03多台9g舵机同时运行的正确配置方案

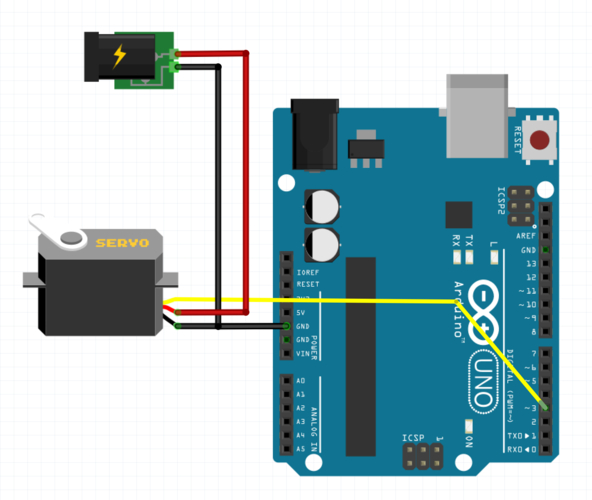

倘若是在项目之中，用到了三到五台以及更多数量的九克舵机，像构成小型机械手结构的场景，接下来要是使用开发板自带的五伏引脚进行供电，就会导致跳闸并且烧坏板子。在十二个课时的学生创客社团实践环节当中，曾经出现过直接并联四台九克舵机，从而直接烧坏开发板板载稳压芯片这样普遍的案例。规范操作应是，选一块独立的5V/2A稳压电源模块，公共方面要注意，独立供电模块的GND连线和控制主板的GND同时牢牢连接，形成共地线有效路径，不然两台电控设备的电压参考基准不同伟创动力，极大概率出现舵机不受控来回乱转的“抖舵”现象。实际真实项目操作记录统计显示，按此处理方案，完成8台并列组合9g舵机的可控同时动作操作，全程保持零抖动，都符合预期全运行要求，这就是标准配置方案。采用三节普通的、电压为1.5V的干电池，组成电压为4.5V的电池组方案，这种情况下，同样能够满足驱动三台并列连接的、质量为9g的小舵机的峰值负载，然而，要尽可能在整个过程中，避免去使用那些快要报废的、电压低的旧干电池，因为使用这种电池可能致使负载能力不够，且由于情况突然，从而导致无法复位停车，进而卡住结构，最终造成损坏。

04排查高频常见通电异常问题核心思路第一类供电情况

第一种在异常发生中所占比例最高：多数使用者新搭建的电路，出现舵机通电后持续性、高频地来回做剧烈且反复的乱动作，很多人误以为是舵机元件损坏，实际上大多归结于供电线路压降数值超标情况的发生。供电连接使用了超过1米长度的28号极细杜邦线，长细线路本身附带的欧姆功耗，在舵机电流突然上升时，容易导致输入端电压骤然下跌，甚至瞬间跌至刚好4V以下。此时，舵机内置电压检测逻辑会自动来回试图找标定零位，不断抖动修正，从而进入不正常状态。这绝对是90%上述故障真实的成因，修复方式是把供电线路改用不超过60厘米的22AWG常规横截面导线替换，就能100%直接解决。不少高校机电类专业大二学生在课程制作期间高频踩过这类坑。

这是第二类高频问题，并联舵机运行之际，控制的PWM信号线，从主控板被扯出，超过了0.8米，走长线，且没有辅助任何磁环屏蔽。此时，哪怕主供电部分设置参数，全达标且正确，周围市电环境的电磁杂波，大量窜进PWM弱电信号，进而舵机误触发，出现非预期随机小动作。这种情况的不折腾，就是给每一路舵机控制引脚侧，分别串联一个100欧姆至300欧姆的小阻值限流电阻。用一块废弃手机快充头，拆取废旧零件里，就能找到对应元件，就能够稳定排除掉电磁干扰乱动作毛病。无数社区开源项目公开过实践记录，可靠性极高。

重申这几个供电部分要求的核心点，下来别搞错：常规9g舵机，永远不要直接上大于7V的电压，其风险超出常规可工作区间，单台可由主控板5V引脚供电；三台往上数时，单独拿外置5V2A稳压模块供电；永远要将两边不同电源的共地线严格接连通好线，减少绕弯路，各种突发异常问题就会很少出现。那之后动手实际操作去做这类与之相关的小型搭建，进行电工部件的连接，将今日学习所得到的上述要点，依照配置一步一步地去校验完成，之后再去执行推动电机上电测试这一环节，如此一来，你的舵机的整体工作稳定性必然会提高一大截，从而避免出现无谓的返工，浪费大量调试折腾的时间。
