舵机, 这个东西, 它是属于在、无人机, 还有那种自动化设备里特别核心的一个执行部件。然后, 大家在日常用得比较多, 它那个损耗的地方, 其实就集中在那少数的几个零件上面。
根据我们看到的很多那些维修的案例, 齿轮组、还有舵机臂以及电机线圈, 是故障率最高的大概三大块部位。这一部分加起来的话, 占了舵机送修总量的百分之八十以上。下面我们将按照这个发生频率从高到低的顺序, 逐一拆解来说, 并且给出对应的建议, 关于更换方面和选购方面的一些意见。

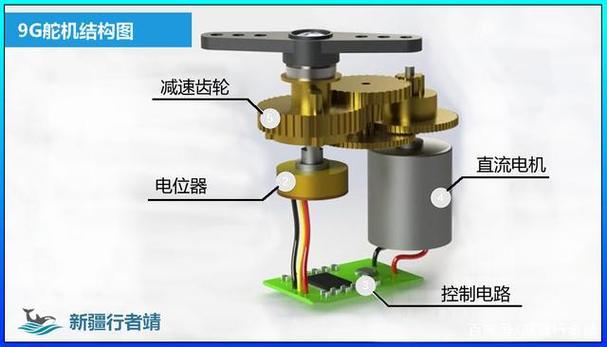

1. 齿轮组（含蜗轮蜗杆）
这个零件是舵机内部最容易先出现问题的家伙。在常见的情况里, 航模爱好者如果连续飞行超过30次, 齿轮箱里面就会发出很明显的咔咔打齿声, 拆开来一看, 塑料齿轮的齿面已经磨损, 还有一部分断齿了。
如果是金属舵机, 在遇到像无人机撞地这样的过载冲击后, 蜗轮和蜗杆的咬合面上会出现金属碎屑, 这就会导致输出的扭矩下降。
2. 舵机臂与舵盘（塑料件）
典型表现是这样的, 舵盘在反复偏转之后出现了裂纹或者整体碎裂的情况, 这一现象多发生在高推以及高拉的飞行上面, 铝合金制成的舵机臂在受到横向撞击之后会出现弯曲变形的状态, 这会导致角度输出偏差在没有超过2度范围之内的时候就发生失效。
3. 电机线圈与碳刷
使用年限已经变得非常长的舵机, 这种状态一般是在超过了1500小时的运转时间之后就会出现线圈发热出现异常的情况, 碳刷磨损之后也会导致接触不良的表现, 这一些表现就具体是出现在启动的时候会发生抖动的现象, 在运行的过程之中会出现卡顿的感觉, 这些情况是比较常见的于固定翼的尾舵上面出现的, 长期高频的摆动动作会加速了碳刷寿命消耗的速度。
4. 角度电位器（霍尔传感器）
这个部件主要的作用是让舵机拥有记住特定位置的记忆能力, 如果出现了故障, 那么直接的现象就是舵机无法准确回到中间位置, 并且在通电启动之后会出现角度突然发生变化的情况, 产生这类问题的大部分原因都是因为雨水渗入、油污侵入设备内部, 或者是长时间在高温环境下进行使用从而导致传感器的精度发生了漂移的情况。
5. 外壳与轴承
外壳这个东西, 它是舵机最外面那一层塑料做的壳体, 在受到来自侧面的撞击之后就会出现开裂的现象, 内部的支撑轴承在润滑脂干枯变干之后, 会出现卡滞的情况, 而且噪音也会变大。
规格匹配是第一位。 更换齿轮组时, 确认舵机型号, 像那些9g、15g、20g、35g、55g的重量等级, 还有输出类型, 比如标准舵、金属舵以及无刷舵这些。不同等级的齿轮齿数完全不同, 模数也完全不同, 蜗杆螺旋角更是一点儿都不一样。如果把不同的混着用, 就会导致卡死, 或者让寿命降得特别快。
材质升级需理性。塑料齿轮要换成金属齿轮, 金属呢就是钢或者铝, 这样确实能明显加大它抵抗冲击的力量, 但是呢金属自身的重量会比塑料大不少, 这点会导致舵机的响应速度稍微慢一丁点儿有点延迟。
对于那些摆动频率特别高的尾舵来说, 建议大家还是保留原厂配的塑料齿轮比较好, 要是真的坏了, 只换磨损的那部分零件就行了, 而对于那些非常容易受到撞击影响的主舵, 还有机翼上的舵, 这些部件才更适合去选择那种专门配了金属齿轮的版本。
关于舵机臂材质选择的问题, 如果只是进行常规的飞行操作, 使用尼龙或者PA66材质的舵盘就已经足够了, 但是如果这个经常要做特技翻滚的动作或者是容易出现坠地的情况, 那么建议把舵盘更换为铝合金制的, 因为这样做的抗弯折能力会变得更强。
行动建议: 你们在去采购之前, 先把那两件事情给做完。
第一件事情就是用那个万用表或者是信号源去检测一下那个已经出故障的舵机, 要确认到底是哪个零件给损坏了, 这样就能避免因为那种“全部都换掉”的做法而造成浪费, 第二件事情呢就是要量出来原来那个齿轮的外径是多少, 齿数是多少, 厚度又是多少, 然后拿着这些数据跟新买来的产品每一个都核对一遍之后, 再去下单订货。
如果说你们这边的条件也是允许的话, 可以一块儿把内部的那个润滑脂也给换了, 因为这个事儿每隔500个小时就得做一次一次, 这样子的话是可以把那整套齿轮组的使用寿命给它延长个大概30%左右的。
舵机零件的损坏情况, 主要集中在齿轮组、舵机臂和电机线圈这三个部位, 这些部位的故障占比超过了百分之八十。当发现舵机出现异常状况时, 应该先按照异响对应齿轮、回中偏差对应传感器、发热对应线圈这个顺序来进行排查。
在找到问题之后, 再针对性地去更换对应的零件, 而不是直接去更换整个舵机。在选购替换配件的时候, 规格匹配是最基本的要求, 材质方面可以根据实际需要去做升级。
